Для простоты понимания целесообразно разделить понятия «армирование кладки» и «укладка армопояса». Монолитный армирующий пояс используется для распределения больших точечных нагрузок и повышения общей прочности дома. Армирование газобетона повышает устойчивость кладки и несет на себе изгибающие и растягивающие нагрузки. Эти нагрузки могут возникать:
- При установке тяжёлых конструкций (перекрытий, лестниц, мауэрлата, армопоясов) поверх газобетонных стен;
- Естественное расширение газоблоков и сжатие при нагревании и охлаждении;
- Здания, построенные на неустойчивых грунтах или неправильно спроектированных фундаментах;
- Кладочные «пустоты» (двери, окна), приводящие к перераспределению нагрузки.
Когда возникает вопрос, армировать или не армировать, правильным ответом во многих случаях является армирование. Это предотвращает разрушение газоблоков и появление трещин, а также продлевает срок службы готового проекта дома из газобетона в целом.
Схема армирования газоблоков в «проблемных» местах
Высокие напряжения в кладке сосредоточены в нескольких зонах:
- Первый ряд газобетона над фундаментом – первый ряд газоблоков над фундаментом опирается на деформационный шов по периметру и «оторван» от фундамента. Он также несёт нагрузку всей кладки.
- Подоконные ряды – наибольшие напряжения приходятся на углы подоконников. Нагрузки концентрируются в этом месте и перераспределяются через перерывы в оконных проёмах.
- Непрерывные стены длиной 5-6 метров и более – хотя длина такой стены равномерно распределяет нагрузку, её поперечное сечение неустойчиво.
- Т-образное сопряжение стен – для обеспечения устойчивости и прочного соединения требуется армирование в данных стыках.
- Ряд под плитой перекрытия – на этот ряд приходится основная нагрузка от перекрытия.
- Ряд над окнами и дверями – этот ряд будет испытывать «изгибающие» нагрузки, так как проёмы будут прерывать кладку.
- Фронтон более 6 метров – здесь действует тот же принцип, что и в длинных стенах.
- Верхний обрез кладки – разница температур между холодной крышей и теплым помещением приводит к тепловому сжатию в этой области.
- Ряд под мауэрлатом – на этот ряд приходится нагрузка от опирания крыши.
Схема армирования стен из газоблоков с указанием всех «проблемных» участков:
Правильное армирование стен из газобетона
Наиболее часто используемые материалы для армирования газобетона:
- Арматурная сталь или стекловолокно;
- Кладочная сетка (металлическая или базальтовая);
- Перфорированные металлические полосы.
Армирование стен из газобетона арматурой
Сечение арматуры зависит от ширины блоков, но должно составлять примерно 0,02% от всей площади поперечного сечения кладки. Выбор арматуры может быть основан на общих принципах без необходимости проведения отдельных расчётов:
| Ширина стен | Арматура |
|---|---|
| до 200 мм | 8 мм, один стержень |
| 200–300 мм | 6-8 мм, два стержня |
| от 300 мм | 6-8 мм, три стержня |
Независимо от ширины арматуры, главный принцип заключается в том, что арматура не должна значительно увеличивать толщину шва и создавать совсем не нужные «мостики холода».
Алгоритм армирования блоков арматурой:
- Укладывают армируемый ряд как обычно, а затем вырезаются в газоблоках пазы для укладки арматуры. Для вырезания штроб используйте следующие инструменты:
- Ручной инструмент штроборез, но требует навыка и сама работа трудоёмкая;
- Болгарка, при резке образуется много пыли;
- Специальный электрический штроборез, просты в использовании, но дороги.
Штробы должны находится на расстоянии 50-60 мм от края газоблока. Если используется растворная кладка, размер штробы должен составлять 50*50 мм (ширина и глубина). Если используется клей для тонкошовной кладки, достаточно штробы размером 25*25 мм. Индекс сцепления раствора ниже, чем у клея, что приводит к плохой «удерживающей способности» арматуры.

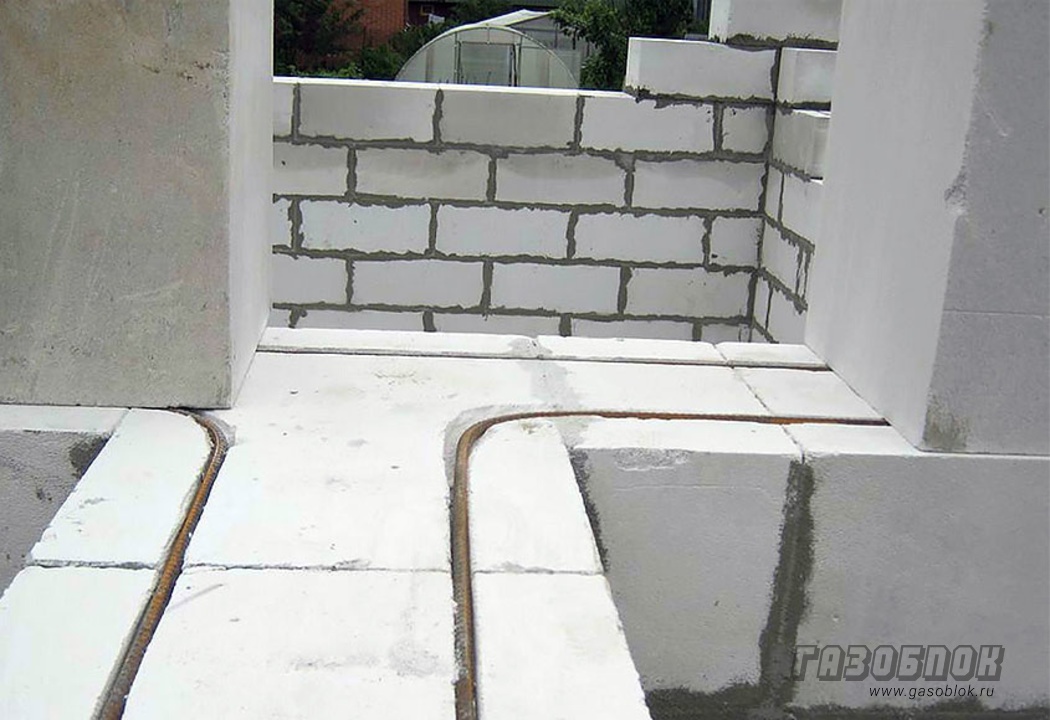

- Очистите штробы от пыли и заполните на 2/3 раствором или клеем, затем вставьте в нее арматурные стержни. Каждую арматуру следует соединять так, чтобы они перекрывались не менее чем на 0,3 м (увеличивая в этих местах ширину штробы). По углам блоков должны быть предусмотрены угловые штробы, в них арматура сгибается под необходимым углом.
- При необходимости заполните штробы с арматурой дополнительным раствором или клеем, чтобы выровнять поверхность блоков, и удалите излишки.
- После того как раствор или клей застынет в штробах, уложите следующий ряд блоков на выровненную поверхность обычным способом.
Армирование кладки из газобетона сеткой
Сетка проста в использовании, так как не требует штробирования. Алгоритм армирования блоков сеткой следующий:
- Уложите армируемый ряд блоков как обычно. Сверху шпателем нанесите раствор или кладочный клей.
- Уложите сетку поверх непросохшего состава и слегка «притопите» её в растворе.
- Нанесите поверх тонкий слой клея или раствора.
При таком способе армирования толщина швов немного увеличивается, но все равно остается в пределах нормы. Армирование сеткой идеально подходит для длинных простенков и перегородок.
Армирование кладки из газобетона перфолентой
Существует два способа укладки арматуры с помощью монтажной металлической ленты. При использовании более толстых лент (1,5 мм и более) необходимо предварительно вырезать в блоке неглубокий паз. Если толщина ленты не превышает 1 мм, то паз не требуется.
Порядок армирования газобетона лентой:
- Укладывайте армируемый ряд блоков как обычно. Если используется толстая перфорированная лента, сделайте нужные углубления в блоках.
- Нанесите раствор или клей на поверхность блоков или в пазы. Вставьте в него ленту, а при необходимости закрепите ленту гвоздями (если лента прогибается и отходит от поверхности блока).
- Нанесите тонкий слой клея или раствора поверх ленты и уложите следующий ряд.
Армирование кладки должно быть выполнено во всех местах на стадии проектирования. При соблюдении всех рекомендаций можно построить прочную кладку, которая не пострадает от повышенных нагрузок!
