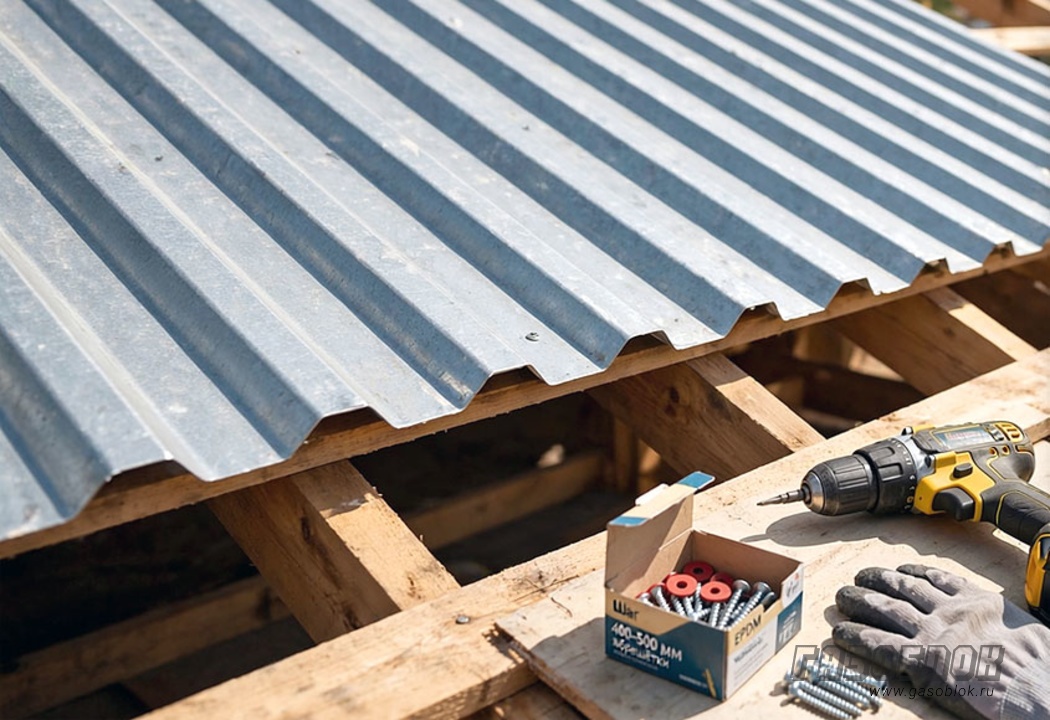

Как сделать правильный нахлёст профлиста на крыше технология

Профилированный лист является одним из наиболее востребованных материалов для кровельных работ при строительстве жилых домов, хозяйственных сооружений и производственных объектов. Его широкое применение обусловлено сочетанием доступной стоимости, коррозионной стойкости, простоты монтажа и высокой эксплуатационной долговечности. Тем не менее даже высококачественное покрытие не обеспечит надежной гидроизоляции в случае нарушения технологии устройства нахлестов или игнорирования конструктивных и климатических особенностей при проектировании. Несмотря на кажущуюся простоту процесса укладки листов с фиксацией саморезами, именно параметры нахлеста определяют герметичность конструкции, ее ветроустойчивость и общий срок службы кровли. Некорректное выполнение данного этапа приводит к застою воды под покрытием, образованию конденсата и ускоренному износу материала, что влечет за собой необходимость преждевременного проведения ремонтных работ.

Что такое нахлёст и почему он важен?

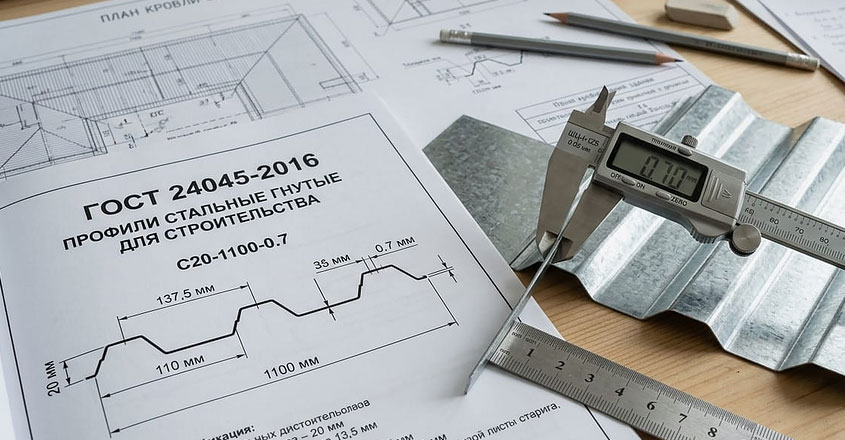

Нахлест представляет собой зону перекрытия смежных листов профнастила и выполняет три функции:

1. Гидроизоляция стыков – конфигурация соединений создает барьер для проникновения влаги, вынуждая воду преодолевать вертикальные и горизонтальные препятствия перед попаданием внутрь конструкции.
2. Компенсация геометрических погрешностей – наличие нахлеста позволяет нивелировать возможные производственные отклонения в размерах листов по длине или ширине.
3. Сопротивление ветровым нагрузкам – достаточный запас нахлеста обеспечивает фиксацию кровельного материала, предотвращая его отрыв и деформацию краев профиля при воздействии сильных воздушных потоков.

При монтаже кровельного покрытия профильные листы осуществляют взаимное перекрытие как по горизонтали (между рядами), так и по вертикали (в пределах одного ряда). Величина нахлеста в обоих случаях не является фиксированной и определяется углом наклона ската, типом профиля, климатическими характеристиками местности и направлением преобладающих ветров. Увеличение площади перекрытия необходимо при малых углах наклона кровли, так как замедленное стекание воды способствует образованию зон застоя, что повышает риск проникновения влаги под материал. Напротив, при крутых скатах высокая скорость стока позволяет снизить требования к величине нахлёста.

Строительные нормы (СП 17.13330.2017 «Кровли») устанавливают ориентировочные значения, которые в ходе монтажных работ подлежат корректировке исходя из фактических условий эксплуатации объекта. При угле наклона менее критической отметки в 12° стандартного нахлёста недостаточно для обеспечения герметичности; в таких случаях требуется применение дополнительных мер гидроизоляции стыков, включая использование герметиков, уплотнительных лент и увеличение площади перекрытия.

Учитывая различия в шаге волны у различных марок профлиста, использование миллиметровых значений при организации продольных стыков является нецелесообразным…

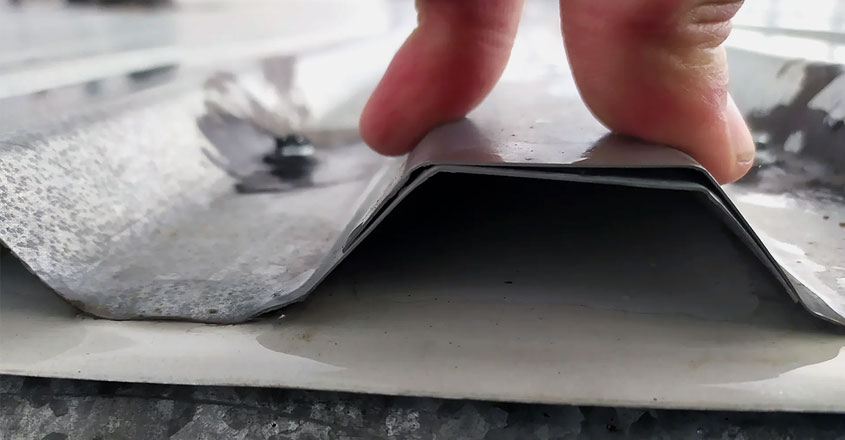

Продольный нахлёст в одну или две волны?

В большинстве случаев рекомендуется производить монтаж листов с нахлестом в одну волну, однако на практике часто применяется двухволновой метод, особенно при использовании профилей с малой высотой волны. При установке длинных листов (свыше 4,5 м) края могут подвергаться деформации, вследствие чего одна волна оказывается недостаточной для обеспечения надежной фиксации. Использование двух волнового нахлёста позволяет создать дополнительную точку крепления и минимизировать риск раскрытия стыка при термическом расширении материала.

Нахлёст необходимо выполнять исключительно на участках с наружу направленным гребнем. Перекрытие листов в зоне вогнутости приводит к образованию скопления воды, что влечет за собой протечку внутрь конструкции при интенсивных осадках. Подобная техническая ошибка, получившая среди монтажников название «нахлёст внутрь», является типичным нарушением технологии установки профиля начинающими специалистами.

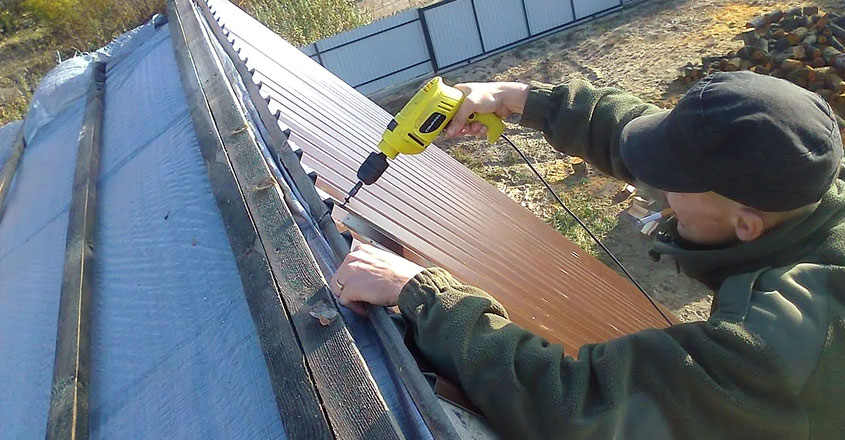

Особенности монтажа профильного листа в контексте обеспечения правильного нахлёста:

• Направление укладки должно определяться по стороне, защищенной от ветра. Монтаж листов осуществляется снизу вверх и справа налево (при условии расположения исполнителя лицом к коньку относительно карнизного свеса). Данная методика обеспечивает эффект «настила», при котором верхний лист перекрывает нижний и боковой аналогично черепице. Нарушение данного порядка приводит к тому, что стыки оказываются открытыми для воздушных потоков, что способствует проникновению осадков даже при нахлёсте в 200 мм.
• Необходимо учитывать температурное расширение металла: при нагреве сталь удлиняется на 1-1,5 мм на каждый метр длины. Для листа длиной 6 метров это может составлять до 9 мм. Жёсткая фиксация без обеспечения необходимого люфта в отверстиях способна привести к деформации обрешетки или вырыванию крепежных элементов. В связи с этим отверстия под саморезы в зоне нахлёста следует сверлить на 1-2 мм шире диаметра шурупа для создания компенсационного зазора.
• Применение герметизирующих составов должно быть строго регламентировано: их использование допустимо исключительно в зонах поперечного нахлёста между рядами и только при угле наклона менее 15°. В продольных стыках применение герметика не рекомендуется, так как это препятствует естественному отводу воды и способствует образованию застойных зон.
• Качественная обрешетка является основой надежности конструкции. При малых углах наклона (менее 15°) требуется установка сплошной обрешетки. Превышение шага обрешетки более 500 мм при угле наклона 10° создает риск прогиба листа и разрыва нахлеста под воздействием снеговой нагрузки.

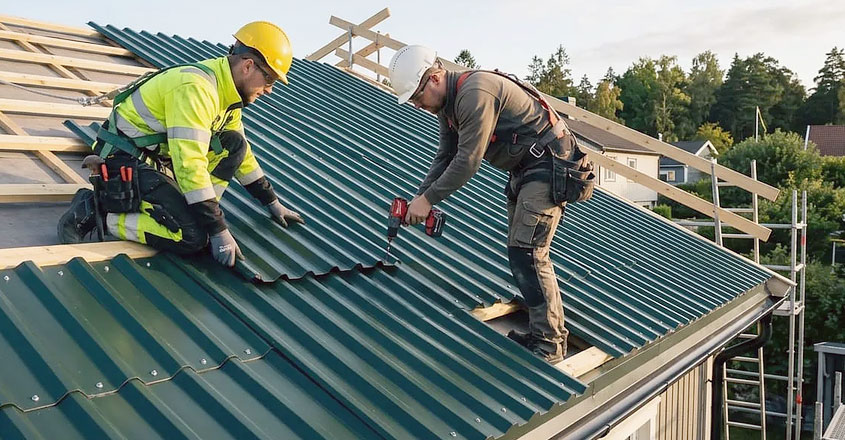

Что будет, если сэкономить на нахлёсте?

Практический опыт подтверждает, что сокращение нахлёста на 20-30 мм при угле наклона 14° в 70% случаев провоцирует протечки уже в первый сезон эксплуатации. Первичное появление влаги проявляется в виде незначительных пятен на потолке, однако через год это приводит к образованию плесени на обрешетке, а через два года – к гниению стропил. Устранение данных дефектов требует полной замены кровельного покрытия.

Таким образом, величина нахлёста является не субъективным параметром, а инженерным решением, базирующимся на следующих факторах:

• Угол ската (согласно проектной документации);
• Тип профилированного листа;
• Климатические условия (снеговая и ветровая нагрузки в соответствии с СП 20.13330);
• Длина ската (листы длиной более 6 метров требуют увеличенного нахлёста вследствие возможного провисания).

Пренебрежение данными факторами нивелирует преимущества дорогостоящих материалов, превращая кровлю во временную конструкцию. Надежность кровельной системы напрямую зависит от точности соблюдения проектных параметров стыковки листов.

При проектировании кровельных конструкций из профилированного листа критически важным является определение оптимального параметра нахлёста для обеспечения эксплуатационной надежности, герметичности и долговечности сооружения. Для металлических профилей с шагом волны 35-50 мм и толщиной металла 0,45-0,7 мм стандартно рекомендуется устанавливать длину нахлёста не менее 150 мм для предотвращения протечек и обеспечения плотного соединения. Тем не менее при проведении расчетов необходимо учитывать климатические особенности региона, угол наклона кровли и характер ветровой нагрузки.

В условиях сурового климата с интенсивными ветрами увеличение зоны нахлёста до 200 мм позволяет существенно повысить защищенность конструкции от атмосферных воздействий. Параллельно с этим требуется проведение анализа прочности и устойчивости на основе расчетного давления ветра, зависящего от высоты и геометрии здания. В регионах с умеренными ветровыми нагрузками (до 300 Па) достаточным считается нахлёст в 150 мм; однако для объектов повышенной этажности или территорий с экстремальными погодными условиями целесообразно увеличивать данный показатель до 200 мм и выше.

При проведении расчетов принимаются во внимание такие характеристики профилированного листа, как высота волны и степень соединения, которые определяют распределение нагрузок и сопротивляемость ветровым воздействиям. В результате расчетная величина нахлёста при проектировании кровель из профнастила составляет 150-200 мм; данный показатель обеспечивает оптимальное сочетание экономической эффективности и эксплуатационной надежности с учетом требований к герметичности и долговечности кровельной системы.
