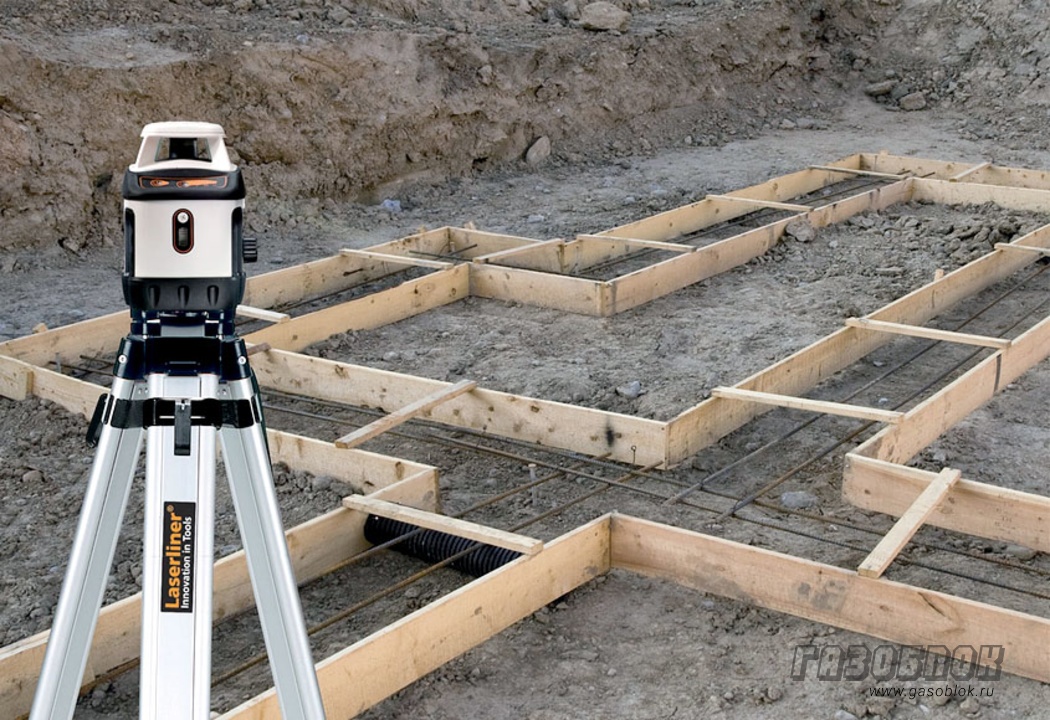

Как сделать разметку под фундамент своими руками технология

Если застройщик осуществляет самостоятельную разбивку фундамента, ему необходимо обладать не только общим пониманием процесса, но и глубоким знанием предмета и целей выполняемых работ.

С чего нужно начинать разбивку фундамента?

Начальная стадия разбивки фундамента должна осуществляться на основании плана фундамента, который включен в архитектурный раздел проекта дома. При строительстве без соответствующей проектной документации застройщики часто заказывают отдельный проект фундамента, который служит основанием для разметки котлованов, траншей или скважин, предназначенных для проведения земляных работ.

В ином случае потребуется самостоятельное составление чертежа, который должен содержать следующую информацию:

• Внешние очертания фундамента;
• Сведения о наличии внутренних перегородок (для ленточных и ростверковых конструкций);
• Уровень поверхности земли;
• Отметки подошвы и верха фундамента;
• Отметка дна котлована;
• Уровни всех насыпных слоёв, подбетоновок и теплоизоляционных материалов (при их применении).

Первоначально на участке должны быть вынесены основные оси здания и закреплены на обноске. Данный обнос послужит ориентиром для создания проекции контура фундамента и определения линии верхней кромки траншеи или котлована. Линия кромки подлежит фиксации колышками с натянутым между ними шнуром, который и будет обозначать пределы извлечения грунта.

Виды обноски и принципы её использования

Обноска представляет собой дощатую конструкцию, закрепленную на колышках, которая используется для фиксации натянутых шнуров и, таким образом, обеспечивает передачу пространственных координат оси от поверхности земли к дну котлована. Данный элемент выполняет функцию основного геодезического ориентира при проведении земляных работ.

Монтаж обноски должен производиться на определенном удалении от краев котлована – достаточном для обеспечения маневренности землеройной техники, но не превышающем пяти метров. При установке столбы обноски заглубляются в грунт на глубину около одного метра, а сама перекладина размещается на высоте от запланированной отметки грунта в диапазоне 0,6-1,2 метра.

Для исключения погрешностей в линейных измерениях, перекладина должна быть изготовлена из обрезного пиломатериала, сохраняя геометрическую точность, и крепиться строго по заданной горизонтальной линии. Корректность расположения обносок удостоверяется измерением диагоналей здания или определением заданных расстояний от центров пересечения осей до обносок.

Особое внимание следует уделить построению углов, геометрическая достоверность которых подтверждается применением принципа золотого треугольника. Данный принцип постулирует, что в прямоугольном треугольнике с катетами, равными 3 и 4 метрам, длина гипотенузы составит ровно 5 метров. В случае, если подобные треугольники могут быть точно вписаны в два угла предполагаемого строения, можно с полной уверенностью считать геометрию разметки верной.

Выставляем разметку под будущий фундамент

Для выполнения разметки под фундамент своими силами необходимо подготовить соответствующий комплект инструментов. Данный перечень включает:

• Рулетку – длина которой должна превышать на пять метров наибольшую протяженность строения;
• Капроновый шнур – достаточный по длине для всех линий разметки;
• Два маркера разных цветов – предназначенных для первичных и уточненных отметок;
• Бруски – размером 50*50*800 мм, которые послужат колышками;
• Обрезные доски – размером 40*100 мм (если планируется изготовление скамеек для обноски), поскольку они позволяют перемещать точку крепления шнура в стороны или по высоте без извлечения колышков из грунта;
• Молоток или топорик – служащие для закрепления колышков.

Способы разметки прямоугольного фундамента

Методология разметки прямоугольного фундамента требует фиксации его расположения относительно определенного ориентира, который может представлять собой границу улицы, ограждение или уже возведенное сооружение. В случае строительства на незастроенной территории необходимо предварительно определить первоначальную линию фундамента, от которой будут отсчитываться все последующие отметки:

• Если возведение осуществляется на участке, имеющем, как минимум, соседское ограждение, и согласно нормативным требованиям, расстояние между данным ограждением и жилым домом должно составлять не менее трех метров, следует отмерить требуемое расстояние и провести линию, параллельную забору, добавив при этом запас в размере пятидесяти-ста пятидесяти сантиметров по обе стороны углов предполагаемого фундамента, после чего забиваются соответствующие колышки.
• Натянув шнур, вы получаете первую линию фундамента. Поскольку обноски устанавливаются не точно по углам контура, а с некоторым смещением от них, углы предполагаемого фундамента необходимо обозначить маркером непосредственно на шпагате. Первоначальное обозначение выполняется черным маркером; при необходимости внесения изменений используется маркер другого цвета для предотвращения путаницы между метками. Именно для этой цели и требуется два маркера.

• Отступив от обозначенной метки на шнуре наружу на расстояние, равное тому, которое было установлено при монтаже первой линии, забивается обноска для перпендикулярной оси. Шнур крепится, и его конец отматывается на требуемую длину с визуальным соблюдением прямого угла. Со второй стороны шнур пока не крепится; сначала на нем проставляются угловые метки: первая переносится с предыдущей линии, а вторая измеряется рулеткой.
• После проверки угла согласно правилу золотого треугольника необходимо совместить шнур второй линии со стороной и зафиксировать его на противоположном колышке. Данная процедура повторяется аналогично до полного замыкания контура фундамента.
• Подчеркиваем необходимость измерения диагоналей: расхождения между ними недопустимы и должны быть устранены путём регулировки шнура на обноске. По завершении выверки в точках пересечения шнуров следует забить тонкие арматурные колышки для предотвращения случайного смещения обноски и необходимости повторения работ.

Представленная информация описывает общие принципы выполнения разметки, однако учитывая разнообразие конфигураций фундаментов, в каждой ситуации могут присутствовать свои особенности.

Ленточный фундамент

Монолитные ленточные фундаменты представляют собой весьма часто встречающийся тип оснований. При проведении разметки с использованием геодезического оборудования оси переносят на дно котлована. Впоследствии размечаются все внутренние перегородки, для чего на поверхности земли за краями котлована размещаются дополнительные временные обноски.

В случае большого количества стен более целесообразным является возведение единой сплошной обноски, на которой можно одновременно отметить все точки прокладки коммуникаций и места установки закладных элементов. На местности с перепадом высот обноска формируется ступенчато. Контуры как внешних, так и внутренних стен могут быть обозначены на дне котлована с помощью разметки краской.

Свайный или столбчатый фундамент

Несмотря на то, что возведение столбчатых и свайных фундаментов осуществляется по различным технологическим схемам, принцип их разметки остается единым, поскольку оба типа конструкций предполагают точечную конфигурацию в плане. Для обноски такого фундамента необходимо выполнить створную разметку: для каждой линии предусматривается шнур, закрепленный между парой столбиков.

Точки пересечения этих шнуров передаются на дно котлована с использованием отвеса (в случае значительной глубины – геодезического инструмента) или просто размечаются на поверхности грунта, если элементы не заглубляются. Эти критические точки фиксируются штырями с натянутыми шпагатами, по которым, согласно проектной документации, определяются центры каждой несущей опоры. Поскольку поля свай для жилых зданий зачастую проектируются в виде рядов, аналогично ленточным фундаментам, процесс переноса отметок представляет собой относительно несложную задачу.

После завершения заливки или забивки свай, а также установки столбов, необходимо выполнить повторный монтаж обноски, но уже для ростверка. Во избежание дублирования работ рекомендуется сразу установить непрерывную обноску, на которой можно одновременно отмечать как оси точечных опор, так и контуры будущего ростверка. При этом перекладины такой обноски должны быть повышенной высоты, что позволит проводить разметку не только нижней части ростверка, но и верхней границы его опалубки.

Монолитный плитный фундамент

Разметка фундаментной плиты является наиболее упрощенной, поскольку данная конструкция обладает простой геометрической формой и, как правило, заглубляется лишь на глубину снятого растительного слоя грунта. Плиту размещают в котловане исключительно при возведении здания с подвальным или цокольным этажом. В подобной ситуации контуры фундамента, нанесенные с обноски, также переносятся на дно котлована, формируя в случае прямоугольной плиты всего четыре линии.

Основная задача заключается в предотвращении чрезмерного извлечения грунта ниже проектного уровня дна котлована. Следовательно, необходимо осуществлять непрерывный контроль глубины, для чего дно делят на квадратные секции, по углам которых устанавливаются колышки на требуемой отметке. Эти колышки послужат ключевым ориентиром при проведении работ по зачистке дна котлована.

Фундамент представляет собой критически важную конструкцию любого сооружения, и срок службы здания в целом напрямую зависит от корректности расчётов и точности его реализации. Овладев принципами разметки, вы сможете осуществить разбивку основания здания любой геометрии на данном участке. Мы полагаем, что данная статья окажется полезной в решении поставленной задачи.
