Выбор правильных винтовых свай для фундамента технология

Выбор винтовых свай является одним из определяющих этапов возведения фундамента, напрямую влияющим на эксплуатационную надежность и долговечность всей конструкции. В данной статье рассматриваются основные типы свай, критерии выбора диаметра и материала в зависимости от характеристик грунта, а также ключевые аспекты, позволяющие избежать типичных ошибок при приобретении оборудования.

Основные критерии выбора винтовых свай

Некорректный выбор свай является одной из основных причин деформации фундаментов и разрушения зданий. Во избежание подобных проблем необходимо ориентироваться на технические характеристики, соответствующие геологическим условиям участка и типу планируемого объекта, а не на стоимость или эстетические показатели.

В соответствии со СП 24.13330.2011 «Свайные фундаменты», определение конструктивных параметров винтовой сваи (длины, диаметра ствола и лопасти, количества лопастей) должно гарантировать необходимую несущую способность с учётом особенностей площадки строительства. На практике частные застройщики зачастую игнорируют данное требование, осуществляя выбор материалов эмпирическим путем.

Эксперты в области фундаментных конструкций выделяют шесть ключевых параметров, определяющих надежность сооружения: марка стали, толщина стенки, диаметр ствола, длина сваи, конфигурация наконечника, а также диаметр и количество лопастей...

Перед закупкой нужно провести анализ следующих параметров:

• Определение типа и несущей способности грунта на участке, предпочтительно путем проведения геологических изысканий или испытаний методом пробного вкручивания;
• Расчёт суммарной нагрузки от строения, включая вес конструкций, кровли, перекрытий, а также снеговые и ветровые воздействия;
• Определение оптимального диаметра и длины сваи на основе расчётной нагрузки на одну точку опоры;
• Выбор типа наконечника и лопастей в соответствии с плотностью грунта;
• Установление требований к антикоррозийной защите с учётом уровня влажности и агрессивности среды;
• Проверка качества изготовления продукции и репутации производителя.

Длина, диаметр и несущая способность сваи

Диаметр ствола является первичным и наиболее значимым параметром, определяющим несущую способность одной сваи. Увеличение диаметра способствует увеличению толщины стенки трубы и повышению сопротивляемости изгибу, что позволяет увеличивать массу конструкции на опоре. Стандартная линейка диаметров для частного строительства в России включает значения: 57, 76, 89, 108, 133, 159, 219 и 325 мм.

Определение длины сваи осуществляется на основании глубины промерзания грунта и уровня залегания несущего слоя. Для обеспечения надлежащей функциональности свая должна проходить через сезоннопромерзающий слой и достигать плотного горизонта. В большинстве регионов средней полосы России данная глубина составляет 1,5-2,5 м, в то время как в Сибири и на Севере она превышает 3 м. Для возведения легких ограждений и малых хозяйственных объектов оптимальным выбором являются винтовые сваи диаметром 76 мм. Данный типоразмер является наиболее востребованным благодаря своим компактности, экономичности и возможности ручного монтажа.

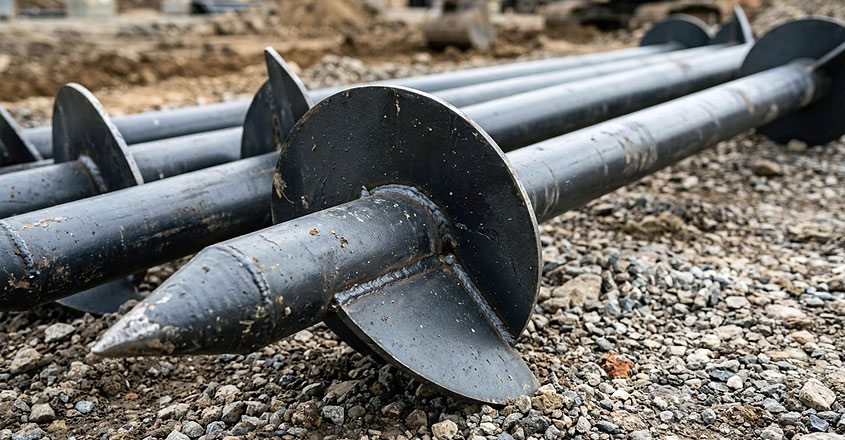

Тип наконечника и лопасти сваи

Наконечник и лопасть представляют собой рабочие элементы сваи, непосредственно взаимодействующие с грунтом в ходе монтажных работ. Конструктивные особенности данных элементов определяют лёгкость проникновения сваи в грунт, отсутствие деформаций при вкручивании, а также степень надёжности её фиксации в несущем слое.

Конструктивные особенности наконечника определяют общую несущую способность наиболее уязвимого узла конструкции…

Выделяют два основных типа исполнения:

1. Сварной наконечник – представляет собой деталь, приваренную к стволу сваи отдельно. Данное решение является экономически эффективным и оптимально подходит для работы в мягких и средних грунтах. Основным недостатком данного типа является сварной шов, который может подвергнуться разрушению при монтаже в плотных или каменистых основаниях.
2. Литой наконечник – изготавливается методом литья как монолитная деталь без использования сварки. Данное исполнение обладает значительно более высокими прочностными характеристиками и способностью выдерживать интенсивные крутящие нагрузки. Рекомендуется к применению при работе с суглинками, твердыми глинами, а также гравелистыми и каменистыми грунтами.

Геометрические параметры и конфигурация лопасти оказывают непосредственное влияние на несущую способность сваи. При работе в однородных грунтах средней плотности эффективным является стандартное решение с одной лопастью диаметром 200-300 мм. Однако для участков со сложными условиями – нестабильными, обводненными или торфяными грунтами – целесообразно применение многолопастных моделей. Наличие нескольких витков увеличивает площадь опоры и предотвращает выдавливание сваи вследствие морозного пучения.

Для возведения лёгких конструкций, таких как бани, террасы или малогабаритные каркасные дома, оптимальным сочетанием стоимости и эксплуатационной надежности являются винтовые сваи диаметром 89 мм с однолопастным наконечником. Данное решение является подходящим для большинства грунтов средней полосы России.

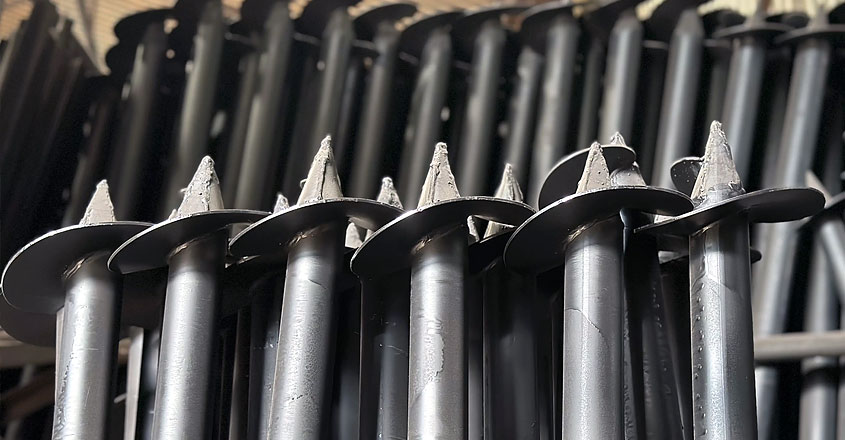

Материал и антикоррозийные покрытия

Металл является основой конструкции винтовой сваи, и от его качественных характеристик напрямую зависит эксплуатационный ресурс всего фундамента. Марка стали, и толщина стенки ствола представляют собой критические параметры при выборе изделия, которые требуют обязательного учета даже при незначительной разнице в стоимости.

Для большинства российских производителей стандартом является сталь марки Ст3 по ГОСТ 380 – углеродистая конструкционная сталь, обладающая достаточными прочностными свойствами. При этом толщина стенки должна составлять не менее 4 мм для лёгких построек и от 5-6 мм для жилых домов. Сваи с толщиной стенки 3 мм относятся к эконом-сегменту и характеризуются ускоренной потерей несущей способности вследствие коррозии.

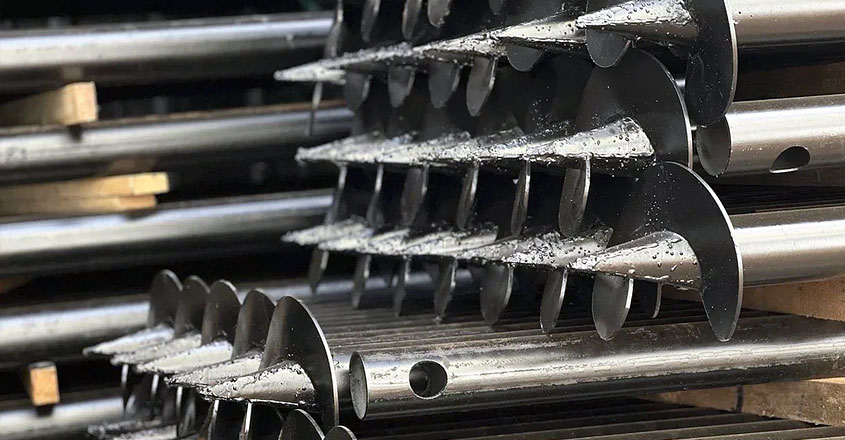

Ниже представлены основные виды антикоррозийного покрытия для винтовых свай, а также рекомендации по выбору оптимального решения в зависимости от типа грунта и условий эксплуатации:

• Битумное покрытие – бюджетный вариант с ограниченным сроком службы, основной недостаток – риск истирания покрытия о грунт при завинчивании сваи;
• Полимерное (эпоксидное) покрытие – обладает высокой износостойкостью и эффективно защищает металл в агрессивных средах;
• Горячее цинкование – наиболее надёжный метод защиты, обеспечивает равномерное распределение защитного слоя как на внешней поверхности, так и внутри ствола сваи;
• Холодное цинкование – экономичная альтернатива горячему методу, но с меньшим сроком службы покрытия.

Для объектов, расположенных в приморских зонах или на участках с высоким уровнем грунтовых вод, а также на торфяных и кислых грунтах, рекомендуется использовать винтовые сваи с горячим цинкованием. Данный метод гарантирует надежную защиту от коррозии на срок более 50 лет.

Выбор винтовых свай представляет собой не просто разовое приобретение, а стратегическую инвестицию в долговечность всего строительного объекта. Грамотный подход к данной задаче требует детального учёта характеристик грунта, глубины промерзания, расчётных нагрузок и качества антикоррозийного покрытия; пренебрежение любым из этих факторов неизбежно снижает надежность фундамента.

Тщательный отбор параметров – включая выбор между литым или сварным наконечником, определение диаметра и длины ствола, а также верификацию документации производителя – позволяет создать конструктивную основу, способную функционировать десятилетиями в сложных климатических условиях России. Рекомендуется использовать чек-лист из данной статьи как практический инструмент перед совершением покупки: он поможет минимизировать риск типичных ошибок и обеспечить выбор решения, полностью соответствующего фактическим условиям вашего участка.
