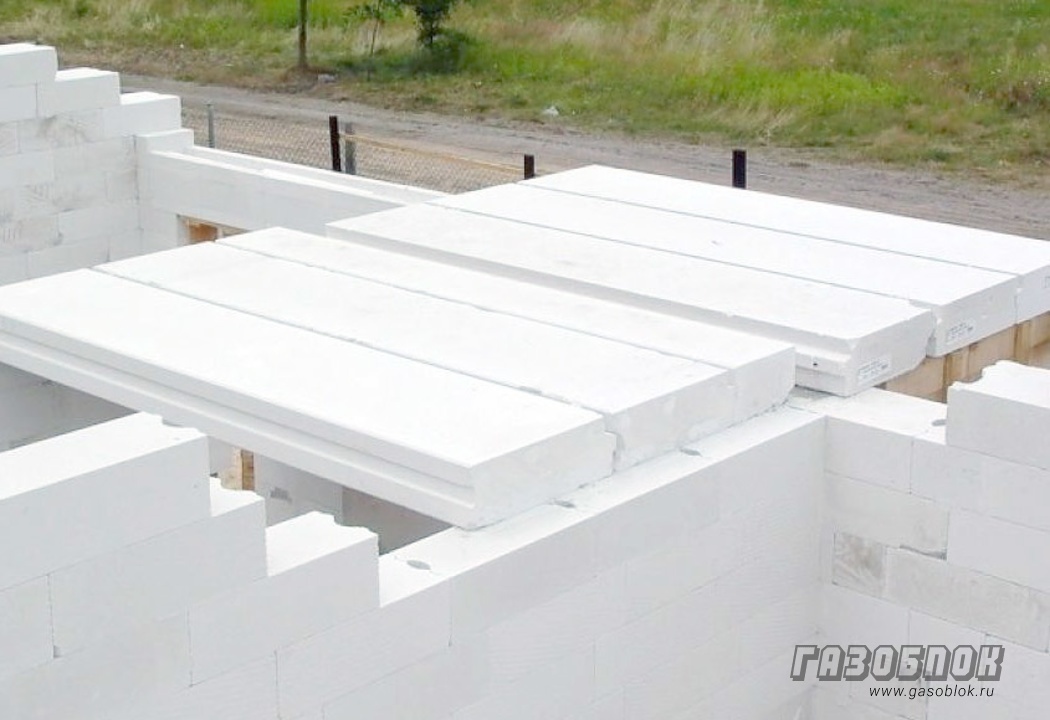

Проектирование элементов конструкций в которых используются газобетонные блоки из газобетона автоклавного твердения следует выполнять согласно СНиП II-22. Расчёт стеновой системы здания следует выполнять с учетом требований раздела 7 рекомендуемого «Пособия по проектированию каменных и армокаменных конструкций (к СНиП II-22)».
При проектировании элементов конструкций из стеновых блоков из газобетона автоклавного твердения не рекомендуется применять расчетное косвенное армирование.
В зависимости от толщины стен они могут выполняться как в один, так и два стеновых блока. Стены толщиной 300 мм и менее следует проектировать только в один блок, стены большей толщины – в один или два блока. Стены в два блока следует проектировать с тычковой (рис. 2.1) или плашковой (рис. 2.2) перевязкой вертикальных швов в плоскости стены.
Тычковые ряды следует располагать через один ложковый ряд. Опорный и верхний ряды кладки в два блока по толщине всегда следует выполнять тычковыми.
Глубина плашковой перевязки должна составлять не менее 1/5 толщины стены, но не менее 100 мм. Перегородки в зависимости от требуемого индекса изоляции воздушного шума допускается проектировать как однослойными, так и многослойными (с воздушной прослойкой или прослойкой из звукоизоляционных материалов). Многослойные конструкции перегородок должны иметь перевязочные ряды, расположенные не реже, чем через два ложковых ряда по высоте (рис. 2.3). При этом в обязательном порядке верхний кладочный ряд многослойных перегородок следует устраивать тычковым.
Перевязку вертикальных швов в ложковых рядах кладки следует устраивать по цепной порядовой схеме. Глубина перевязки должна составлять не менее 1/3 длины стенового блока. При перевязке вертикальных швов в смежных ложковых и тычковых рядах допускается принимать не менее 1/4 размера стенового блока в направлении ложковых рядов. Сопряжения стен разных направлений следует проектировать с цепной порядовой перевязкой вертикальных швов. Глубина перевязки должна составлять не менее 1/3 длины блока.
При производстве работ сопряжения стен разных направлений следует устраивать только наклонной штрабой. Устройство сопряжений стен разных направлений вертикальной штрабой не допускается.
Примыкания ненесущих газобетонных стен и перегородок к несущим стенам других направлений или столбам следует проектировать встык с жестким или скользящим (в плоскости ненесущих стен и перегородок) соединением рис. 2.3-2.7.
Жесткое соединение следует устраивать с применением стальных связевых элементов, располагаемых не реже, чем через два ряда кладки (рис. 2.4а, 2.5, 2.6). Площадь сечения одного стального связевого элемента должна составлять не менее 100 кв. мм. Стальные связевые элементы в зависимости от условий эксплуатации помещений должны иметь антикоррозионное покрытие согласно требованиям СНиП 2.03.11.
Скользящее соединение следует устраивать с применением направляющих элементов, закрепляемых на несущих стенах других направлений или столбах и устанавливаемых на всю высоту ненесущих газобетонных стен и перегородок. В качестве направляющих элементов допускается использовать прокатные или гнутые металлические профили (рис. 2.4б).
Для обеспечения требуемого индекса изоляции воздушного шума ограждающими конструкциями места примыкания ненесущих газобетонных стен и перегородок с стенам других направлений, столбам и перекрытиям должны быть уплотнены звукоизолирующими материалами. Примыкания ненесущих стен и перегородок к перекрытиям следует устраивать по серии 2.230-1, вып. 5.
При проектировании элементов конструкций из стеновых блоков из ячеистого бетона автоклавного твердения (газобетона) необходимо предусматривать конструктивное поперечное армирование в плоскости кладки стен: в уровне дисков перекрытий (путем устройства обвязочного пояса) или непосредственно под ними (рис. 2.8), в подоконных зонах (рис. 2.9), на глухих участках стен, а также во всех случаях по высоте кладки при расстоянии в свету между перекрытиями более 3,0 м (рис. 2.10). При расстоянии в свету между перекрытиями более 3,0 м кладка должна быть армирована не менее чем в двух уровнях по высоте.
Площадь сечения конструктивной арматуры должна составлять:
- в уровне дисков перекрытий или непосредственно под ними – не 150 кв. мм;
- в подоконных зонах – не менее 75 кв. мм;
- на глухих участках стен и во всех случаях по высоте кладки при расстоянии в свету между перекрытиями более 3,0 м – не менее 150 кв. мм на 1 кв. м вертикального поперечного сечения стены.
Конструктивное армирование кладки следует выполнять арматурной сталью А400 по ГОСТ 5781 или А500 по ГОСТ 5781, ГОСТ 10884, принимая число стержней по ширине кладки не менее двух. При невозможности размещения двух стержней по ширине, допускается их располагать в соседних по высоте швах или пазах стеновых блоков, по вертикали или армировать кладку одним стержнем с эквивалентной площадью сечения.
Проемы в газобетонных стенах следует перекрывать сборными брусковыми или арочными перемычками. При отсутствии или невозможности изготовления сборных изделий требуемой длины или несущей способности следует предусматривать сборно-монолитные перемычки, с применением лотковых стеновых блоков.
В зависимости от величины нагрузки, воспринимаемой сборно-монолитными перемычками, они могут быть армированы как обычной, так и жесткой арматурой (рис. 2.10). Несущие перемычки для ограничения ширины раскрытия швов между лотковым газобетонными блоками рекомендуется армировать жесткой арматурой. Сборно-монолитные перемычки следует проектировать как свободно опертые. Глубина опирания несущих сборно-монолитных перемычек на стены должна составлять не менее 250 мм, ненесущих – не менее 150 мм. Для улучшения теплотехнических показателей перемычек следует предусматривать вкладыши из теплоизоляционного материала.
Проектирование сборных перемычек следует выполнять по СНиП 52-01, сборно-монолитных перемычек – по СНиП 5.03.01, не учитывая в расчете лотковые стеновые блоки из газобетона автоклавного твердения.
Несущие перемычки, воспринимающие нагрузку от перекрытий, следует рассчитывать с учетом фактической схемы приложения нагрузок. Перемычки, воспринимающие только нагрузку от газобетонной кладки, следует рассчитывать как висячие балки согласно СНиП II-22.
