Виды и монтаж обрешётки под фальцевую кровлю технология

Обрешётка для фальцевой кровли выступает ключевым несущим компонентом, от которого напрямую зависит долговечность и надёжность всего кровельного пирога частного дома. Является несущим каркасом из деревянных досок или металлических профилей, устанавливаемым поверх стропильной системы для создания основания кровельного покрытия. Именно на эту основу укладывается фальцевый лист, который передаёт ей совокупность действующих нагрузок – как внешних, так и собственных. К ним относятся давление снежного покрова, ветровые усилия и масса самого металлического покрытия. Таким образом, качество и правильный расчёт обрешетки определяют способность крыши выдерживать эксплуатационные условия без деформаций и преждевременного износа.

Особенностью фальцевой кровли является способ монтажа: в отличие от иных видов покрытий, листы не фиксируются саморезами насквозь, а соединяются между собой и крепятся к обрешётке посредством специальных скользящих зажимов – кляммеров. Данная технология обеспечивает металлу возможность свободного теплового расширения при колебаниях температуры, что является критическим фактором обеспечения долговечности кровельного материала в условиях российского климата с его резкими сезонными изменениями. При этом выбор типа обрешётки, характеристика материалов и шаг элементов определяют не только конструктивную надёжность сооружения, но и эстетический вид поверхности, так как любые дефекты основания неизбежно отражаются на плоскости тонкого металлического листа.

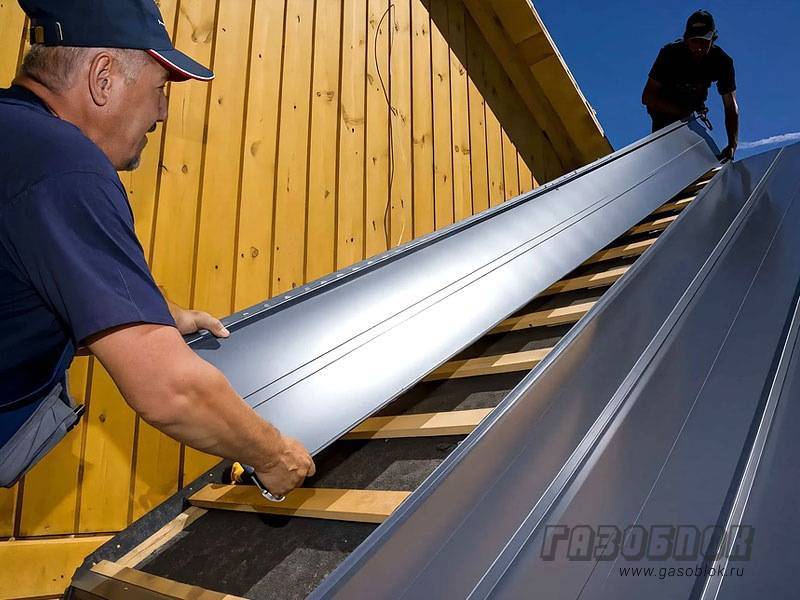

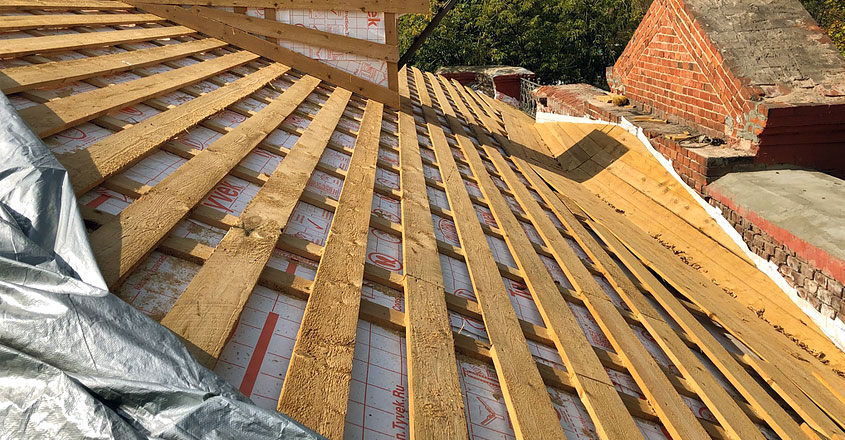

Выполняемые функции и требования к обрешётке

Обрешетка выполняет ряд важных функций одновременно, и от качества её монтажа напрямую зависит эксплуатационная надежность всей кровельной системы на протяжении десятилетий...

Основные задачи данной конструкции включают:

• Несущая функция – восприятие и равномерное распределение нагрузок от кровельного покрытия, снегового покрова и ветрового давления на стропильные конструкции;
• Выравнивающая функция – создание ровной плоскости для монтажа фальцевых панелей, что позволяет исключить появление провисаний или деформаций (волн) на поверхности металла;
• Вентиляционная функция – обеспечение циркуляции воздуха в пространстве под кровлей (в разреженном варианте), направленное на предотвращение скопления конденсата;
• Фиксирующая функция – создание точек крепления для кляммер, обеспечивающих надежную фиксацию листов без необходимости сквозного прокола металла.

Особое внимание следует уделить геометрической точности конструкции: доски обрешётки должны быть установлены строго параллельно друг другу и перпендикулярно стропилам. Любое отклонение в положении элементов приводит к некорректной установке кляммеров под углом, что вызывает неравномерное распределение напряжений на фальцевых замках, особенно выраженное при температурных деформациях металла.

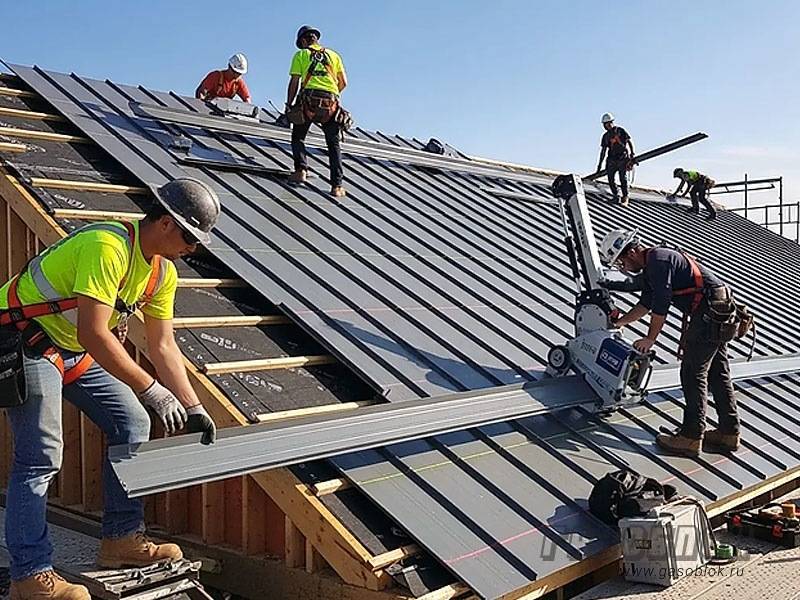

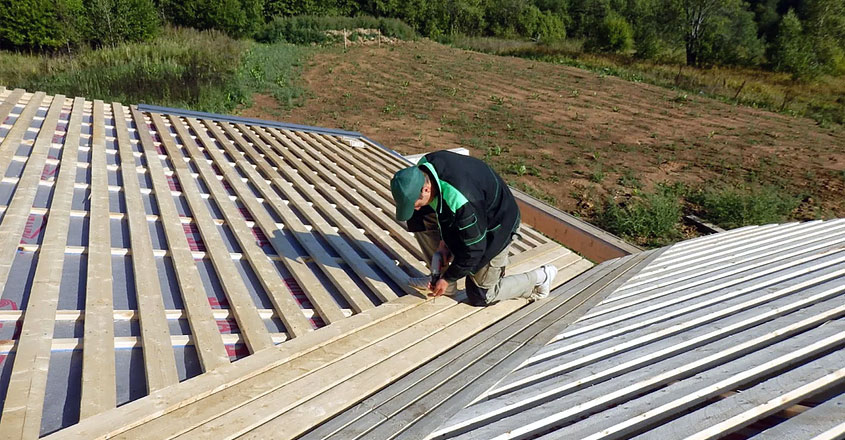

Виды обрешётки для фальцевой кровли

Определение типа обрешётки является одним из приоритетных этапов проектирования фальцевой кровли. Данное решение обусловлено уклоном ската, конструктивными особенностями фальцевого соединения, климатическими факторами, а также нормативными требованиями к обеспечению вентиляции подкровельного пространства.

В строительной практике при возведении фальцевых кровельных конструкций используются два основных типа обрешетки:

1. Разреженная обрешетка – характеризуется установкой досок с заданным шагом, что обеспечивает наличие зазоров для обеспечения необходимой вентиляции;
2. Сплошная обрешетка – предполагает монтаж досок или листовых материалов (ОСП, фанера) вплотную друг к другу для формирования непрерывной несущей плоскости.

Каждый вид обрешетки обладает спецификой применения и не является универсальным решением для всех сценариев строительства. Ошибочный выбор на данном этапе влечет за собой значительные финансовые издержки, так как последующая корректировка практически невозможна без частичного демонтажа кровельного покрытия.

Помимо двух основных типов конструкции, в инженерной практике широко применяется комбинированная схема: разреженная обрешетка по основной плоскости ската сочетается с обязательным сплошным настилом в зонах карниза, ендовы и конька. Данный метод признан оптимальным балансом между оптимизацией расхода материалов и обеспечением структурной надежности в критических узлах конструкции.

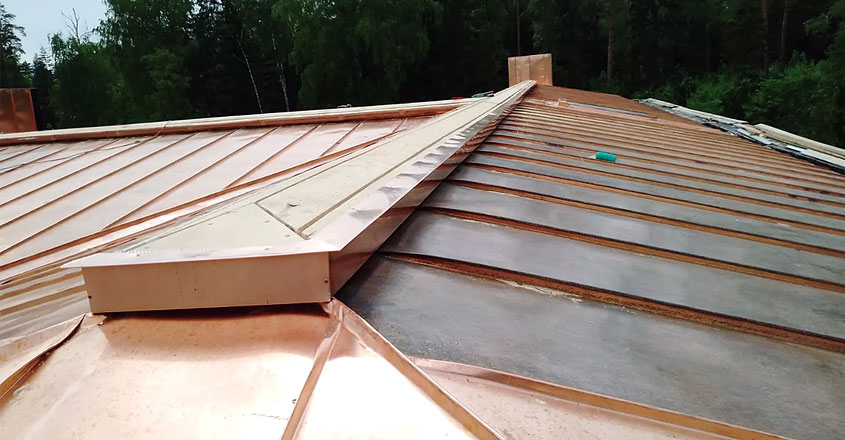

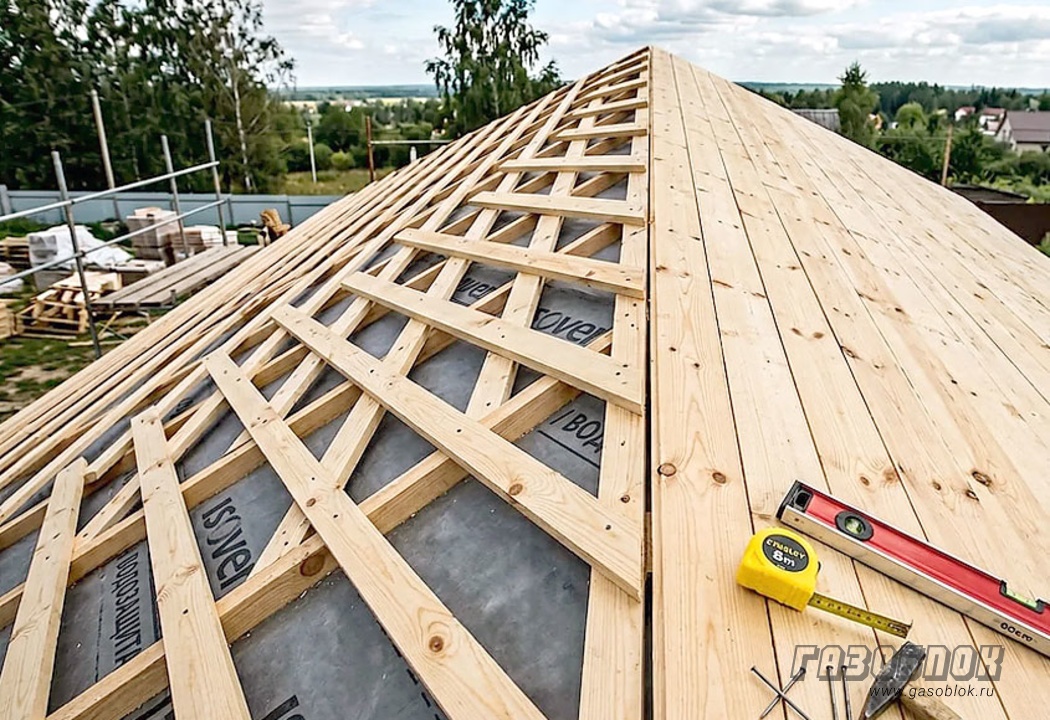

Различия сплошной и разрежённой обрешетки

Применение разреженной обрешетки является стандартным методом устройства фальцевых кровель с углом наклона от 14°. Доски монтируются параллельно коньку с заданным шагом (как правило, в пределах 200-350 мм), при этом оставленные между ними зазоры обеспечивают свободную циркуляцию воздуха под металлическим покрытием. Данное решение минимизирует риск образования конденсата и способствует увеличению срока эксплуатации как деревянных конструкций, так и кровельного материала.

Сплошная обрешетка представляет собой непрерывную несущую плоскость без зазоров. Она выполняется из досок, укладываемых в плотное прилегание, либо из листовых материалов, таких как влагостойкая фанера или ориентированно-стружечная плита (ОСП-3) толщиной от 12 мм. Данное основание целесообразно применять на пологих кровлях с уклоном менее 7-14°, характеризующихся повышенным риском скопления воды и снега, а также в зонах усиления конструкции: на карнизах, ендовах и коньке.

Следует подчеркнуть, что фальцевая кровля является лишь одним из видов металлического покрытия, требующих тщательной подготовки основания. Так, скатные конструкции из профилированного листа также подразумевают строгие параметры шага и плоскостности обрешетки, несмотря на различия в конструктивных решениях.

На практике наиболее эффективным методом является комбинированный подход: использование разреженной обрешетки по основной площади ската и установка сплошного настила шириной 600-700 мм в узловых зонах. Данная стратегия позволяет оптимизировать затраты на материалы, сохраняя при этом необходимую конструктивную надежность в критических точках.

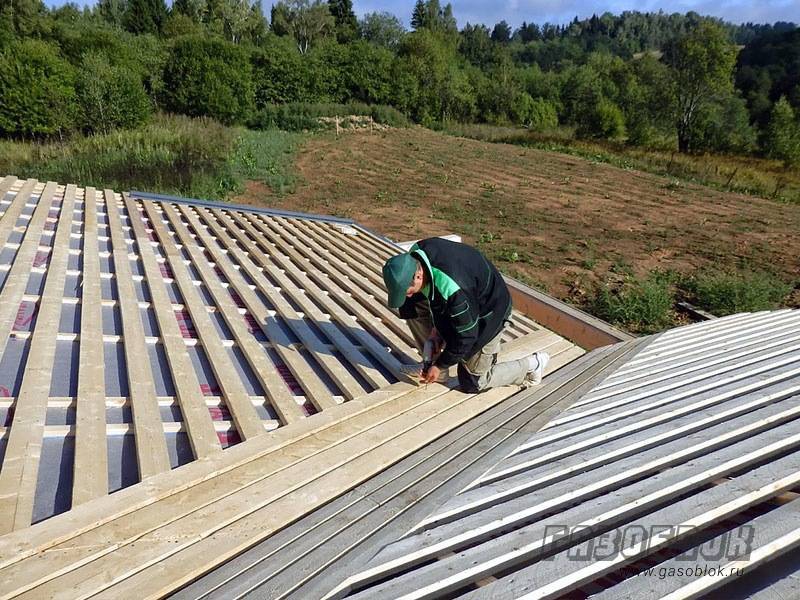

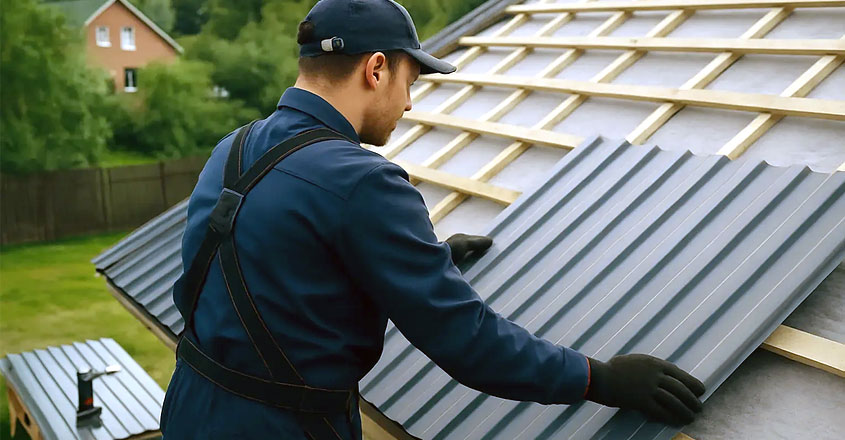

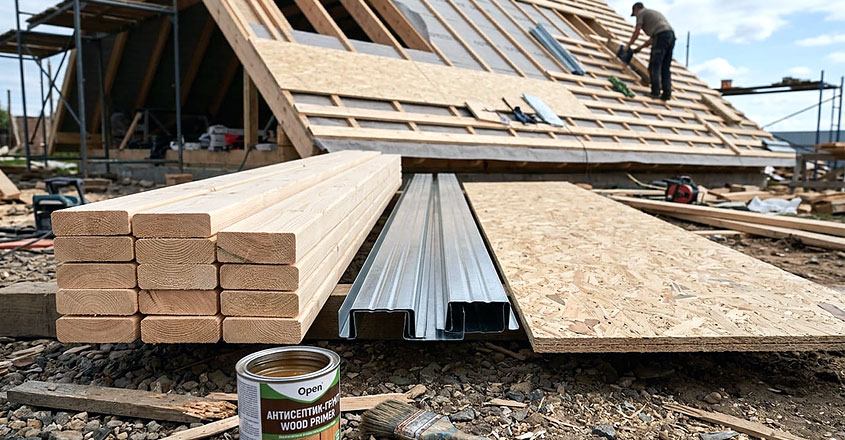

Выбор материала для обрешётки кровли

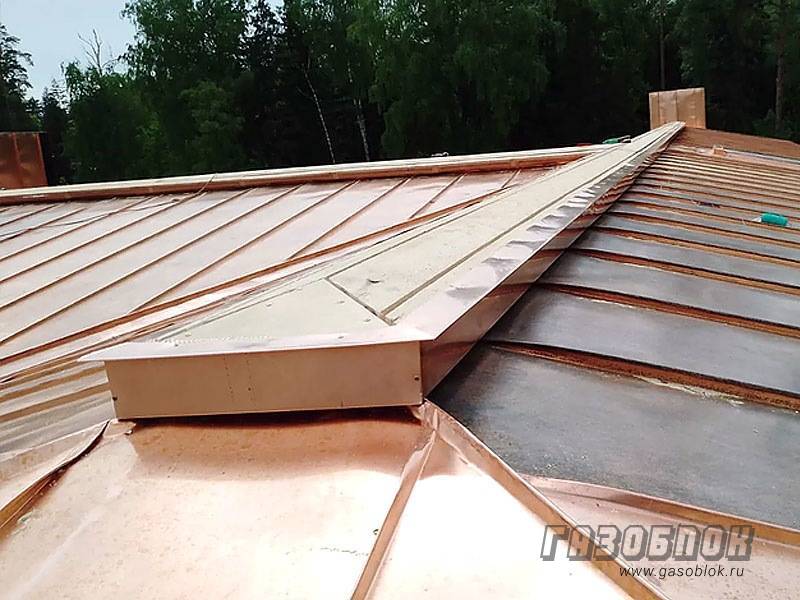

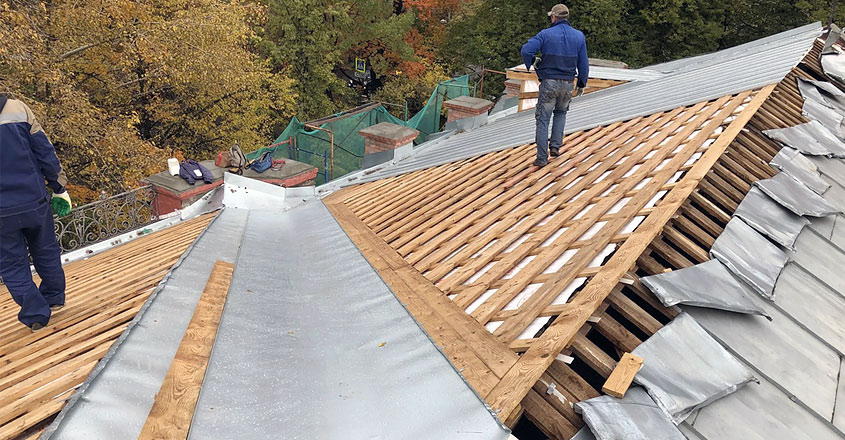

Выбор материала для обрешетки является определяющим фактором долговечности всей кровельной конструкции. В российской строительной практике наиболее распространены три основных решения: пиломатериалы хвойных пород, оцинкованный металлический профиль и листовые древесные материалы (ОСП-3 или влагостойкая фанера). Каждый из указанных вариантов обладает спецификой применения, а также характерными плюсами и минусами.

В частном строительстве наиболее востребованными материалами являются обрезная доска или брус из сосны, ели либо пихты. В соответствии с рекомендациями ведущих производителей фальцевых систем, при использовании разреженной обрешетки целесообразно применять доску сечением 32×100 мм или брус размером 50×50 мм. Данные виды древесины характеризуются высокой доступностью, отличными показателями удержания крепежных элементов и простотой в обработке, однако они требуют обязательной антисептической обработки перед началом монтажных работ.

При рассмотрении влияния типа основания на различные виды металлокровельных конструкций следует учитывать специфику профлиста: его технические характеристики и требования к опорной поверхности существенно отличаются от параметров фальцевых систем. В качестве альтернативы древесине рекомендуется использовать металлический шляпный профиль ПШ-28 из оцинкованной стали.

Данный материал обладает высокой устойчивостью к гниению и деформации при колебаниях влажности, что делает его предпочтительным выбором производителей для фальцевых панелей с самозащёлкивающимся замком. Несмотря на более высокую стоимость металлической обрешетки по сравнению с деревянной, она обеспечивает значительную экономию ресурсов в долгосрочной перспективе за счет минимальных затрат на техническое обслуживание.

При выборе кровельных материалов необходимо учитывать тип используемого фальцевого покрытия: в то время как стальные панели могут монтироваться на деревянную обрешетку, использование алюминиевых и медных покрытий требует строгого соблюдения требований электрохимической совместимости. Прямой контакт алюминия с влажной древесиной способствует интенсификации процессов коррозии.

Дерево, металл или альтернативные решения

Древесина хвойных пород, включая сосну, ель и пихту, является наиболее востребованным материалом для устройства обрешетки под фальцевую кровлю на территории России ввиду её ценовой доступности, технологичности обработки и высокой надёжности крепления элементов. Важным обязательным условием эксплуатации является предварительная обработка каждого компонента антисептическими и антипиреновыми составами, что строго регламентировано нормами СП 17.13330.2017 и требует неукоснительного соблюдения при проведении монтажных работ.

Для создания разреженной обрешетки оптимальными вариантами являются обрезная доска размером 32×100 мм или брус сечением 50×50 мм. Использование досок толщиной менее 25 мм в фальцевых системах не рекомендуется, так как они не обладают достаточной жесткостью для выдерживания точечных нагрузок от снегозадержателей и веса кровельщиков при проведении ремонтных работ.

Использование металлической обрешетки из оцинкованного шляпного профиля ПШ-28 представляет собой более дорогостоящее, однако технологически обоснованное решение. Металлические конструкции обладают преимуществом в виде неизменности геометрии при колебаниях влажности, а также устойчивости к гниению и усыханию, что является критическим фактором для обеспечения долгосрочной стабильности фальцевых замков. Производители алюминиевых и цинк-титановых кровельных систем рекомендуют металлическую обрешетку в качестве основного варианта...

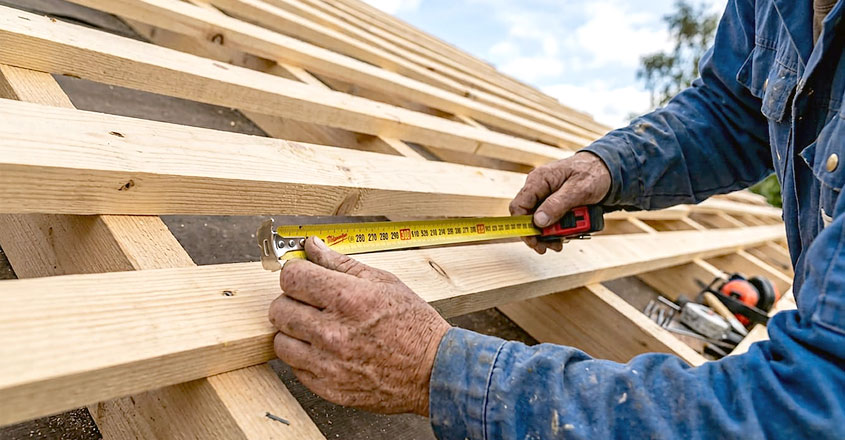

Расчёт шага обрешетки под фальцевую кровлю

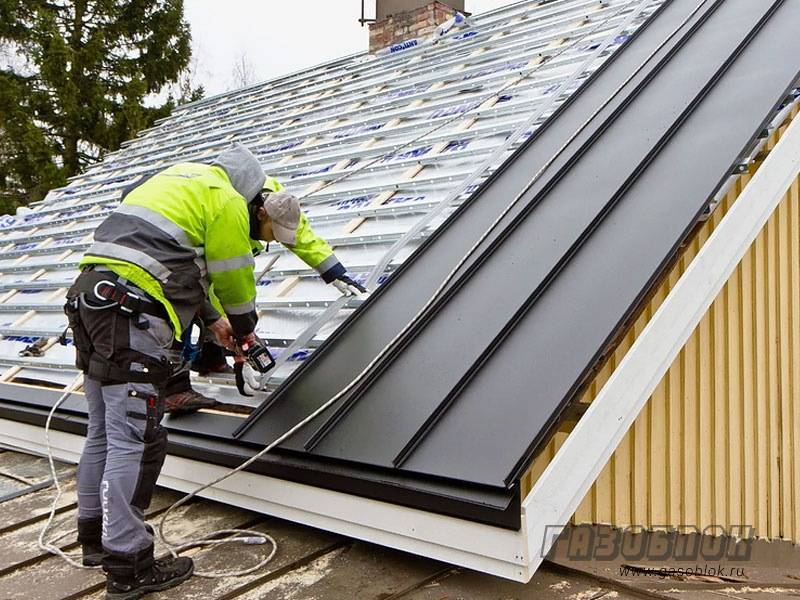

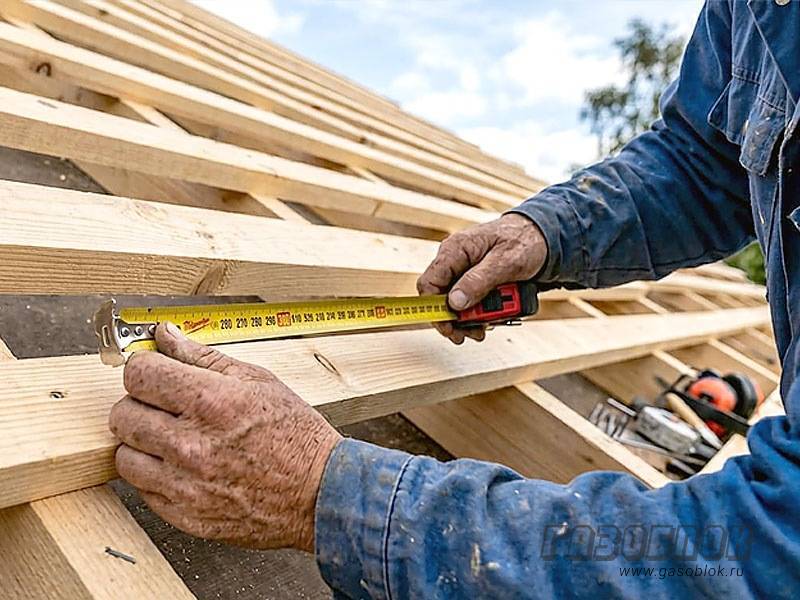

Шаг обрешетки представляет собой расстояние между осями смежных досок или брусьев. При устройстве фальцевой кровли данный показатель не является фиксированным параметром; его величина определяется совокупностью факторов, включая уклон ската, тип соединения, сечение материала и снеговую нагрузку в районе строительства.

В инженерной практике для скатных кровель с углом наклона от 14° до 30° устанавливается шаг обрешётки в 200-350 мм. При угле наклона более 30° допускается увеличение шага до 400-500 мм, что обусловлено снижением нагрузки на кровельное покрытие и отсутствием задержки снега, вследствие чего требования к жёсткости основания могут быть смягчены. Для пологих скатов с углом менее 14° устройство обрешетки выполняется сплошным методом.

Следует отметить, что при работе с иными видами металлических покрытий, такими как профнастил HC35, расчёт шага обрешетки производится по иным методикам: он определяется несущей способностью гофрированного профиля, а не типом соединения листов…

При проведении расчетов необходимо учитывать сечение доски, так как уменьшение толщины пиломатериала требует сокращения шага обрешетки. Так, для досок толщиной 25 мм допустимый шаг составляет не более 200-250 мм, в то время как использование досок сечением 32 мм или бруса 50×50 мм позволяет безопасно увеличить расстояние между опорами до 300-350 мм без риска деформации конструкции под нагрузкой.

Процесс монтажа обрешётки под фальцевую кровлю

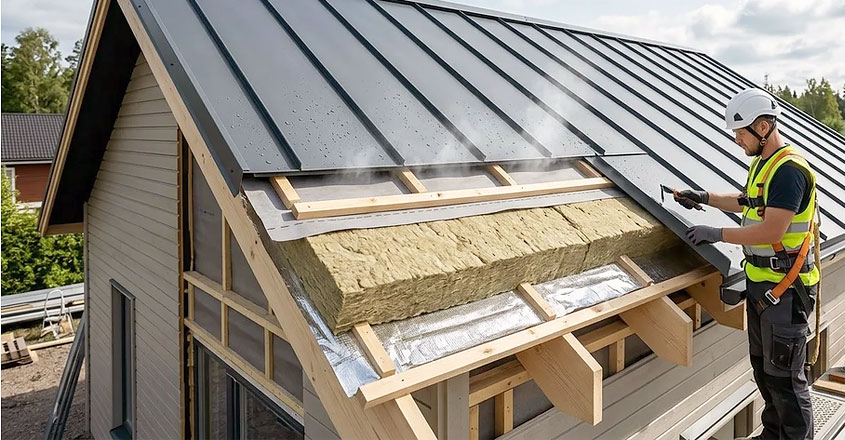

Монтаж обрешетки осуществляется исключительно после завершения работ по устройству стропильной системы, укладке гидро-ветрозащитной мембраны и установке контробрешётки. Контробрешётка представляет собой брус сечением 50×50 мм, фиксируемый вдоль каждой стропильной ноги; она обеспечивает формирование вентиляционного зазора и служит основанием для поперечных досок обрешетки. Данный этап является критически важным: отсутствие контробрешётки приводит к нарушению циркуляции воздуха в подкровельном пространстве и способствует скоплению влаги в утеплительном слое.

Доски обрешетки монтируются перпендикулярно стропилам в направлении от карнизного свеса к коньку. Первая доска у карниза должна быть усиленной: для обеспечения несущей способности при максимальной снеговой нагрузке и креплении водосточного крюка её устанавливают на ребро или применяют элемент большего сечения (50×100 мм).

В сравнении с монтажом основания для профилированного листа толщиной 0,7 мм технология укладки обрешетки значительно упрощается, так как в данном случае не требуется столь строгое соблюдение шага и плоскостности поверхности, как при работе с тонким фальцевым металлом.

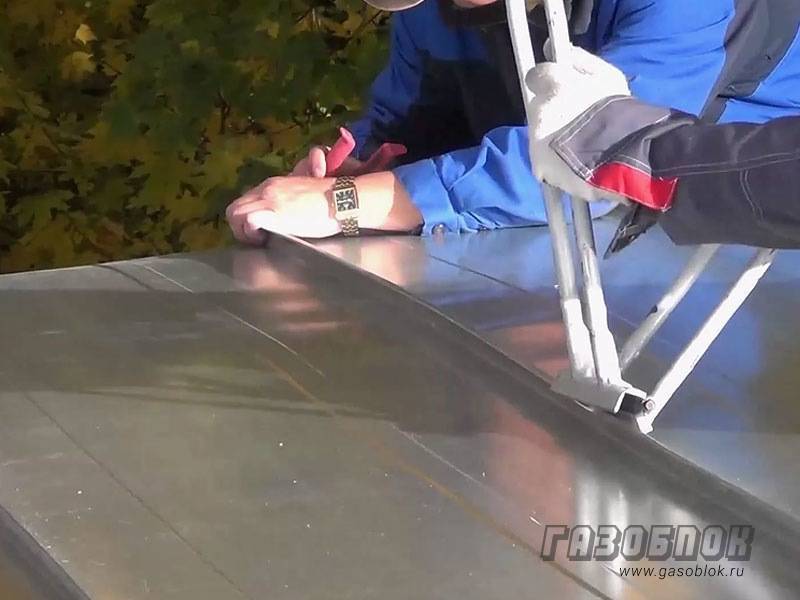

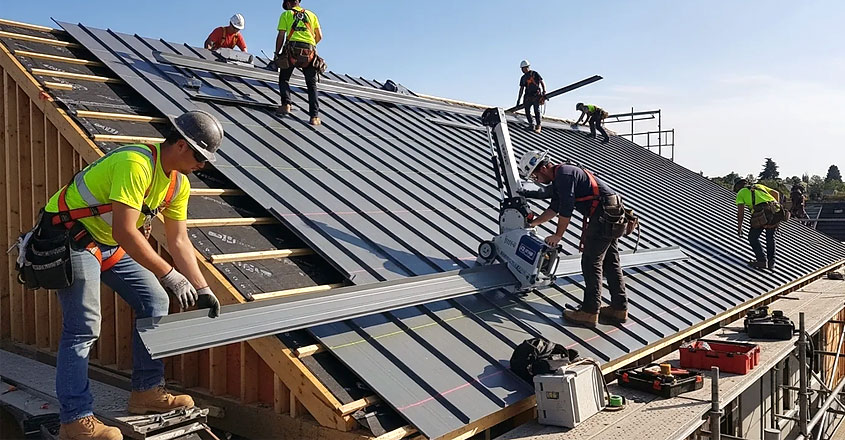

Работы по монтажу производятся в следующей последовательности:

1. Проверка геометрии и выравнивание стропильной системы для обеспечения их расположения в единой плоскости;
2. Укладка гидро-ветрозащитной мембраны с обеспечением перехлеста полотен не менее 150 мм;
3. Крепление контробрешётки вдоль каждой стропильной ноги с использованием гвоздей длиной 90 мм или саморезов диаметром 70 мм;
4. Разметка шага обрешетки по контробрешётке с применением натяжного шнура или лазерного уровня;
5. Укладка первой усиленной доски по карнизу с обязательной проверкой горизонтали;
6. Монтаж рядовых досок с осуществлением контроля шага и плоскостности каждые 3-4 ряда;
7. Организация сплошного настила в зонах ендов, конька и примыканий шириной не менее 600 мм;
8. Итоговая проверка плоскостности всей площади ската с помощью двухметровой рейки.

Для обеспечения надлежащей фиксации каждой доски необходимо использовать не менее двух гвоздей или саморезов в каждую стропильную ногу. Применение единственного крепежного элемента может спровоцировать деформацию досок в процессе высыхания древесины и нарушение геометрических параметров обрешетки. Рекомендуется использовать ершёные или винтовые гвозди, так как они обладают значительно более высокой устойчивостью к нагрузкам на выдёргивание по сравнению с гладкими аналогами.

Обрешётка для фальцевой кровли представляет собой не вспомогательный элемент, а полноценную инженерную конструкцию, определяющую эксплуатационный ресурс всего кровельного покрытия. Выбор соответствующего типа обрешётки (разреженной, сплошной или комбинированной) в сочетании с качественными материалами, выверенным шагом и профессиональным монтажом обеспечивает создание основания, рассчитанного на многолетнюю службу.

Строгое соблюдение требований СП 17.13330.2017 относительно влажности древесины, допусков по плоскости и усиления узловых зон является необходимым условием предотвращения протечек, деформаций и дорогостоящего ремонта. Превентивное выявление типичных ошибок на этапе подготовки позволяет избежать возникновения конструктивных проблем после завершения монтажа металлического покрытия.
