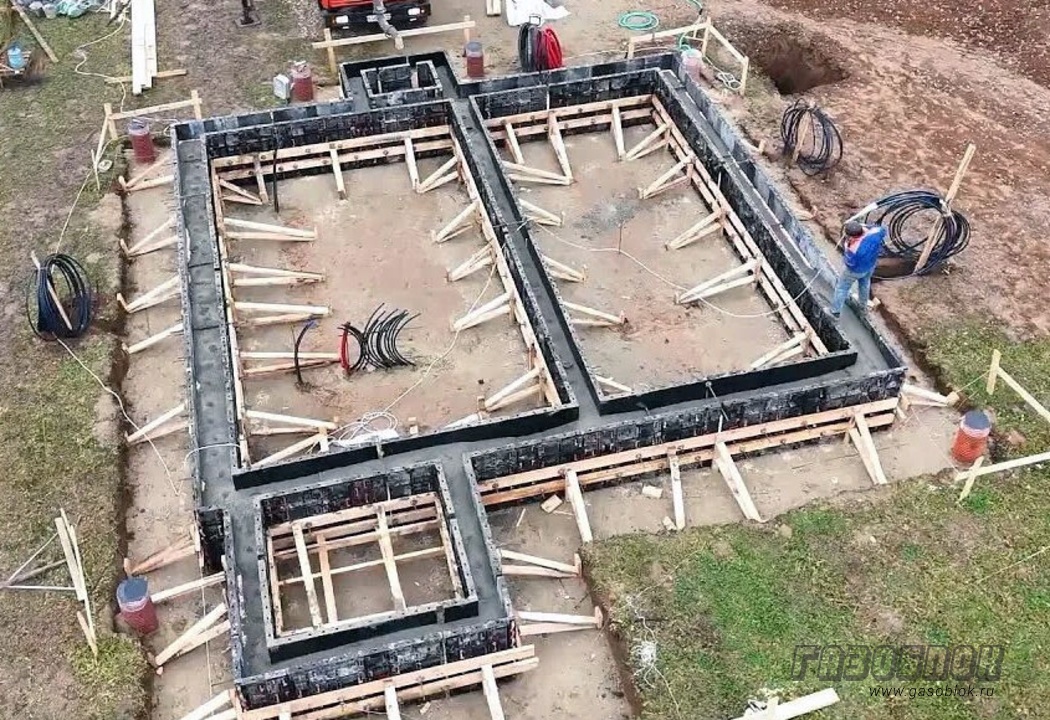

Расчёт ширины фундамента для дома из газобетона технология

Основание здания, построенного из газобетонных блоков, представляет собой несущую конструкцию, которая принимает на себя всю нагрузку от строения. Регламентирующие документы, такие как СП 50-101-2004, устанавливают стандарты проектирования, расчёта и требований к фундаментам зданий и сооружений. Ключевыми характеристиками любого основания являются его глубина заложения и габариты. В условиях Москвы и Московской области для домов из газобетонных блоков подошву фундамента обычно располагают на уровне глубины промерзания грунта с небольшим запасом в 10-15 сантиметров. Расчёт размеров конструкции фундамента производится ежегодно для каждого конкретного случая.

Типы фундаментов для домов из газобетона

При строительстве коттеджей, где стены выполнены из газоблоков, а фасад отделан керамическим кирпичом или штукатуркой, используют три основные разновидности фундаментов: ленточный, плитный и свайно-ростверковый. Каждая из данных систем имеет свои условия эксплуатации, отличительные конструктивные решения, а также свои сильные и слабые стороны:

• Ленточный – это непрерывная железобетонная конструкция, проложенная под основные несущие конструкции здания. Он бывает двух основных видов по глубине заложения: мелкозаглубленный, где нижняя часть располагается на 20 сантиметров ниже поверхности земли, и заглубленный до уровня промерзания грунта. Глубина закладки фундамента определяется характеристиками грунта и этажностью дома; более устойчивые грунты требуют меньшего заглубления, а лёгкие постройки – также меньшей глубины. Устройство глубокозаглубленных фундаментов под дома из газобетона, расположенных ниже линии промерзания, является редкостью и применяется лишь в особых ситуациях.
• Монолитный плитный – это сплошная железобетонная плита, служащая основанием для строений из газобетона. Этот тип фундамента особенно подходит для строительства на неустойчивых и плывучих грунтах. На других типах грунта устройство такой плиты не является экономически оправданным. Чтобы избежать повреждений от сил морозного пучения, под монолитной плитой обязательно предусматривается надёжная дренажная система.
• Свайно-ростверковый – данный тип фундамента имеет две ключевые составляющие: поле из свай и железобетонный ростверк. Он идеален для строительства на слабых, илистых почвах, а также на участках со значительным рельефом. Для создания свайного поля обычно используют винтовые или буронабивные сваи. Ростверк представляет собой монолитную бетонную ленту.

Ширина фундамента для дома из газобетона

При выборе плитного фундамента его габариты (ширина, длина, высота) определяются исходя из предполагаемых нагрузок и условий эксплуатации. Что касается ленточного основания, то его ширина регламентируется СП 22.13330.2011. Согласно данному нормативу, чтобы избежать излишнего давления постройки на фундамент, ширина ленты должна быть не меньше ширины несущих стен здания. Для зданий с большой массой лента фундамента всегда шире несущей стены. К примеру, для дома из кирпича она должна быть шире минимум на 10 сантиметров.

Газобетон представляет собой облегченный строительный материал, который оказывает минимальное давление на монолитную ленту. Размер ширины фундамента рассчитывается по следующей формуле:

Ширина ленточного фундамента = Толщина несущей стены + Толщина облицовочного слоя

Рассмотрим конкретный пример: если толщина газобетонного блока составляет 375 мм, а толщина облицовочного кирпича – 120 мм, плюс необходим вентиляционный зазор в 40 мм, то общая ширина ростверка (ленты) должна составлять 535 мм.

В случае, если облицовка кирпичом газобетонных стен не предусмотрена, ширина фундаментального основания будет равна толщине несущей стены. Для малоэтажных зданий, построенных на устойчивых грунтах, допустимо уменьшить ширину ленточного фундамента по сравнению с толщиной несущей стены. При этом блоки могут выступать за внешний край, но не более чем на одну треть их собственной ширины.

При использовании ленточного фундамента рекомендуется укладывать газоблоки, опирая их на цоколь. Такой подход обеспечивает защиту газобетона от увлажнения, учитывая его высокую гигроскопичность.

Расчёт минимальной ширины фундамента

Чтобы определить минимально допустимую ширину фундамента, предназначенного для лёгких газобетонных блоков, применяется следующая формула:

B = 1,3*P/(L*Ro)

где в данной формуле: 1,3 – представляет собой нормативный коэффициент запаса прочности согласно строительным нормам (СНиП); P – обозначает общую массу строения, выполненного из газобетонных блоков, включая расчётную снеговую нагрузку, выраженную в килограммах; L – длина монолитной ленты фундамента, измеренная в сантиметрах; Ro – удельное сопротивление грунта, измеряемое в килограммах на квадратный сантиметр, согласно стандарту ГОСТ 19912-2012.

Предположим, строится одноэтажное сооружение из газобетонных блоков, с суммарной нагрузкой на основание, составляющей 360 тонн. Дом включает пять несущих стен, каждая длиной 10 метров, и располагается на песчаном грунте. Применим указанную формулу для вычисления ширины фундамента:

B = 1,3*360000/(5000*4,0) = 25 см

Полученное значение в 25 см является минимально рекомендованной шириной фундамента для данного типа газобетонного дома без дополнительной облицовки кирпичом.

Аналогичный подход к расчёту применяется при определении параметров ростверка в фундаменте свайного типа. Поскольку ростверк несёт лишь часть общей нагрузки, а основную нагрузку воспринимают сваи, расчёт выполняется в два этапа. Сначала определяется общая нагрузка, затем рассчитывается нагрузка на сваи. Разница между этими двумя значениями указывает на нагрузку, которую должен выдержать именно монолитный ростверк. Исходя из этой нагрузки, и производится расчёт требуемой ширины ростверка.
