Порядок крепления стропил к мауэрлату крыши технология

Стропильная система представляет собой основу конструкции здания, обеспечивающую надежность и долговечность покрытия. В данном контексте крыша выступает в роли защитного элемента, предохраняющего внутренние помещения от атмосферных воздействий. Узел соединения стропильной ноги с мауэрлатом является критическим узлом распределения нагрузки, гарантирующим стабильность всей конструкции.

Значимость данного узла обусловлена высокой концентрацией нагрузок: ветровое давление, вес снежного покрова и собственный вес кровельных конструкций передаются именно через точки соединения. Ненадлежащее или некачественное выполнение этих соединений влечет за собой критические последствия. Ошибка на данном этапе выходит за рамки технической недоработки, создавая риск деформации кровли, возникновения трещин в стенах и потенциальной потери структурной целостности всего здания.

Даже единичное нарушение технологии крепления может спровоцировать прогиб или обрушение конструкции. Исторический опыт подтверждает важность данного аспекта: при возведении древних храмов и дворцов укрепление подобных соединений всегда считалось одной из наиболее ответственных задач, требующей применения сложных крепежных систем и прецизионных расчетов для обеспечения многовековой устойчивости сооружений.

Перейдем к детальному рассмотрению данной темы – от основополагающих принципов до практических методов и профессиональных секретов кровельщиков. В первую очередь следует отметить, что проектирование правильного соединения требует учета не только веса и нагрузки, но также свойств материалов, климатических условий региона и конструктивных особенностей строения. Так, в сейсмически активных зонах приоритетное внимание уделяется усилению узлов путем применения дополнительных металлических скоб, распорок и подкосов.

Опытные специалисты применяют специализированные технологии, такие как предварительное натяжение крепежных элементов и обработка антикоррозийными составами для обеспечения долговечности конструкций. Особое значение имеет точность исполнения: расположение каждого отверстия, гайки и болта должно строго соответствовать расчетным данным для равномерного распределения нагрузок.

Профессиональный подход также подразумевает использование высококачественных материалов, грамотный выбор крепежных изделий, а также регулярный мониторинг и подтяжку соединений. В частности, в условиях интенсивных ветровых или снеговых воздействий рекомендуется дополнительное укрепление узлов диагональными связями или подкосами для предотвращения ослабления или раскручивания элементов конструкции.

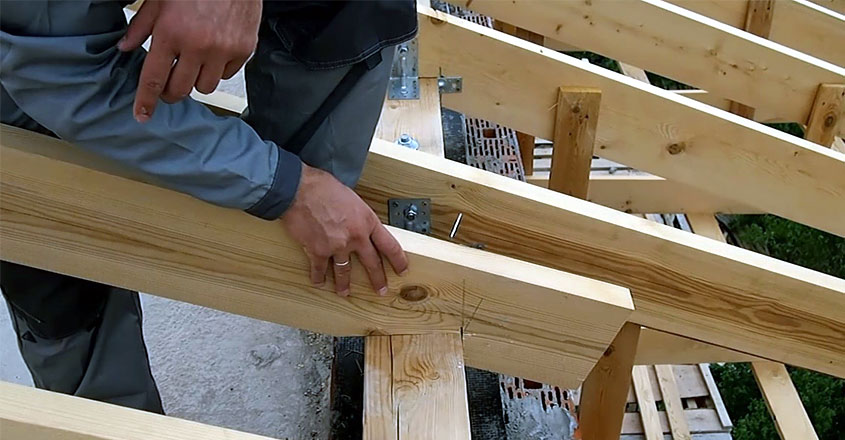

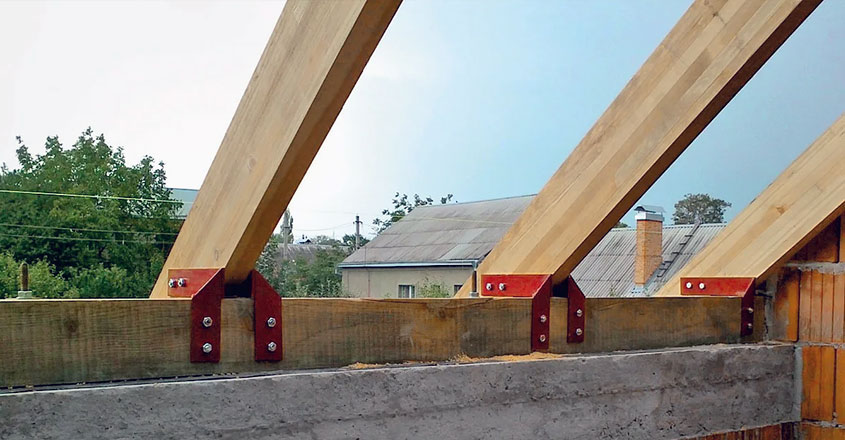

Что такое мауэрлат и зачем он нужен?

Мауэрлат является критически важным компонентом кровельной системы, представляющим собой массивный деревянный брус (стандартного сечения 150х150 мм или более крупного размера). Данная конструкция устанавливается по периметру наружных стен дома и служит основанием для крепления стропил, формирующих каркас кровли.

Основное назначение мауэрлата заключается в равномерном распределении статических и динамических нагрузок – включая вес кровельных материалов, снеговой покров и прочие факторы – на всю площадь стены. Отсутствие данного элемента приводит к концентрации нагрузки в отдельных точках, что со временем вызывает деформацию или разрушение стеновых конструкций. При прямом опирании стропил на кирпичные или газобетонные стены без использования мауэрлата под воздействием собственного веса, влажности и циклов заморозки-разморозки материал стен подвергается механическому износу, что существенно снижает общую структурную целостность здания.

Следует отметить, что в деревянном домостроении мауэрлат зачастую изготавливают из хвойных пород, таких как сосна или ель, благодаря их высокой прочности и удобству обработки. В ряде случаев применяются более дорогостоящие виды древесины с целью увеличения срока службы конструкции и повышения ее устойчивости к гниению…

Надежность кровельной системы во многом определяется качеством крепления мауэрлата к армопоясу – железобетонной или бетонной конструкции, предназначенной для усиления несущих стен. Для обеспечения жесткой фиксации применяются специальные металлические шпильки или анкерные болты. Недостаточная степень закрепления может привести к смещению мауэрлата под воздействием ветровых нагрузок, снегопада или сейсмической активности, что создает риск разрушения кровельного покрытия и обрушения конструкции. Таким образом, обеспечение полноценной фиксации является критически важным условием для надлежащего выполнения функцией мауэрлата по удержанию стропил и равномерному распределению нагрузок.

Два основных типа стропильных систем

Перед началом монтажа саморезов необходимо определить тип конструкции крыши, наиболее подходящий для данного объекта строительства. Различные системы обладают специфическими характеристиками, преимуществами и недостатками, при этом корректный выбор напрямую влияет на долговечность и безопасность кровельного покрытия. В области кровельных технологий выделяют два основных типа стропильных систем: распорную и безраспорную.

Ниже представлен их подробный анализ...

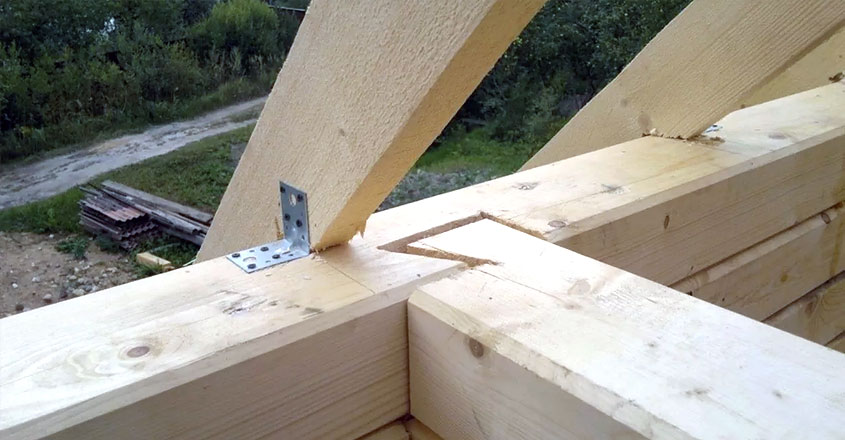

Распорная система (жёсткая)

Представляет собой классическое и наиболее распространенное решение в строительстве. Данная конструкция подразумевает жесткое крепление стропил к мауэрлату – деревянному брусу, устанавливаемому по периметру стены. При воздействии внешних нагрузок, таких как снег, ветер или вес кровельного покрытия, силы передаются через стропильную систему непосредственно на стены здания. В такой схеме основная часть нагрузки реализуется в виде распора, что создает стремление стен к раздвижению наружу и требует от них высокой структурной прочности и надежных узлов крепления. В связи с этим критически важным элементом является мощный армопояс – железобетонная лента, предназначенная для усиления стены и предотвращения её разрушения под воздействием горизонтальных сил. Армопояс обеспечивает жесткую фиксацию мауэрлата и всей кровельной конструкции в целом.

Преимуществом данной системы является высокая прочность и надежность конструкции, что особенно актуально для регионов с интенсивными ветровыми нагрузками или значительным снежным покровом. Недостатком следует считать недостаточную гибкость системы: при усадке здания или незначительных деформациях могут возникать напряжения, которые необходимо учитывать в процессе проектирования.

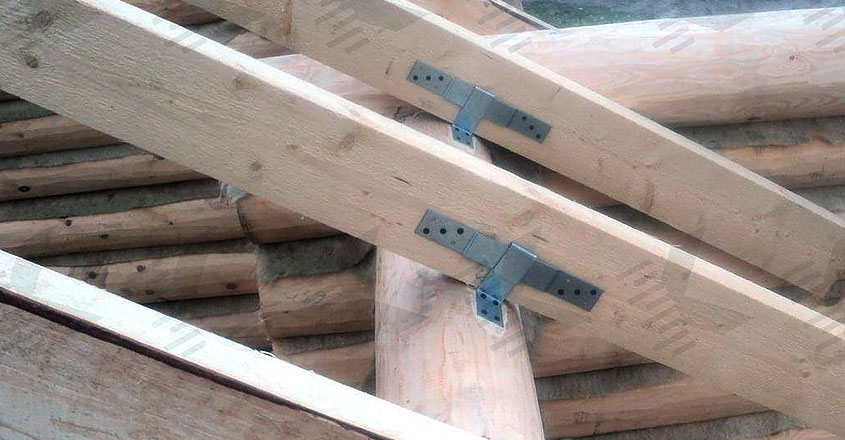

Безраспорная (скользящая) система

Является оптимальным решением для деревянных построек, в частности срубов, подверженных естественной усадке. В данной конструкции между стропилами и мауэрлатом применяются специальные элементы – «ползуны», обеспечивающие возможность незначительного смещения конструкций. Такой подход позволяет избежать передачи распора непосредственно на стены, обеспечивая равномерное распределение нагрузки и допуская контролируемые перемещения элементов здания.

Ключевым преимуществом данной конструкции является ее высокая степень гибкости, позволяющая кровельному покрытию адаптироваться к естественным деформациям здания. Данная характеристика критически важна для деревянных построек, подверженных усадке в процессе эксплуатации. Применение безраспорной системы обеспечивает необходимую подвижность стропильных конструкций, что предотвращает появление трещин в стенах и другие структурные повреждения. Стоит отметить, что подобные решения часто применяются при реконструкции исторических зданий или возведении объектов из материалов с высокой степенью усадки. Это способствует увеличению срока службы кровли и снижает требования к жесткости фиксации элементов конструкции.

Выбор оптимального решения зависит от конструктивных особенностей объекта: для кирпичных или бетонных зданий, требующих обеспечения максимальной жесткости и надежности кровельной системы, рекомендуется использовать распорную систему с мощным армопоясом. В случае строительства деревянных домов, подверженных возможной усадке, либо при необходимости сохранения гибкости конструкции целесообразно применять безраспорную систему.

Рабочие способы крепления стропил

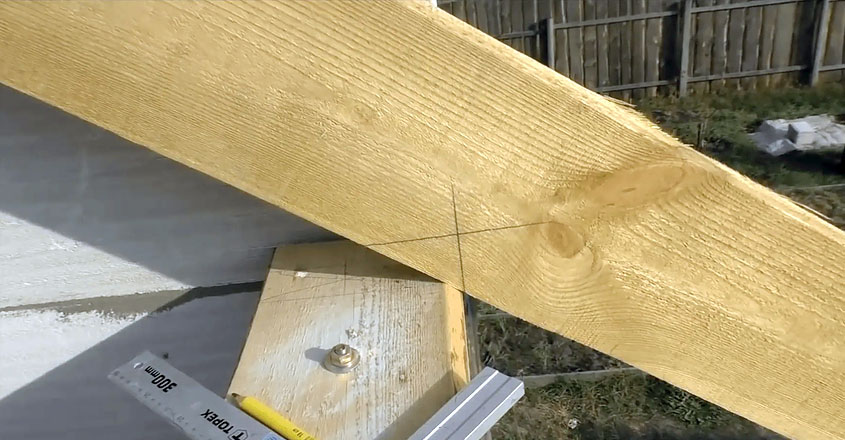

Метод врубки «зубом»

Традиционный метод строительства предполагает отказ от использования металлических уголков в пользу системы соединений на основе деревянных элементов. Суть данной технологии заключается в выполнении специфического запила (зуб с шипом или без) на стропильной ноге, который фиксируется непосредственно на мауэрлате. Процесс реализации подразумевает выпиливание «седла» на стропиле для обеспечения плотного прилегания к несущему брусу.

Основными преимуществами данного подхода являются высокая надёжность, подтвержденная многолетней практикой, и отсутствие риска коррозии металлических компонентов. К недостаткам метода следует отнести необходимость высокой квалификации плотницких работ: превышение глубины запила более одной трети ширины стропила приводит к существенному снижению его несущей способности.

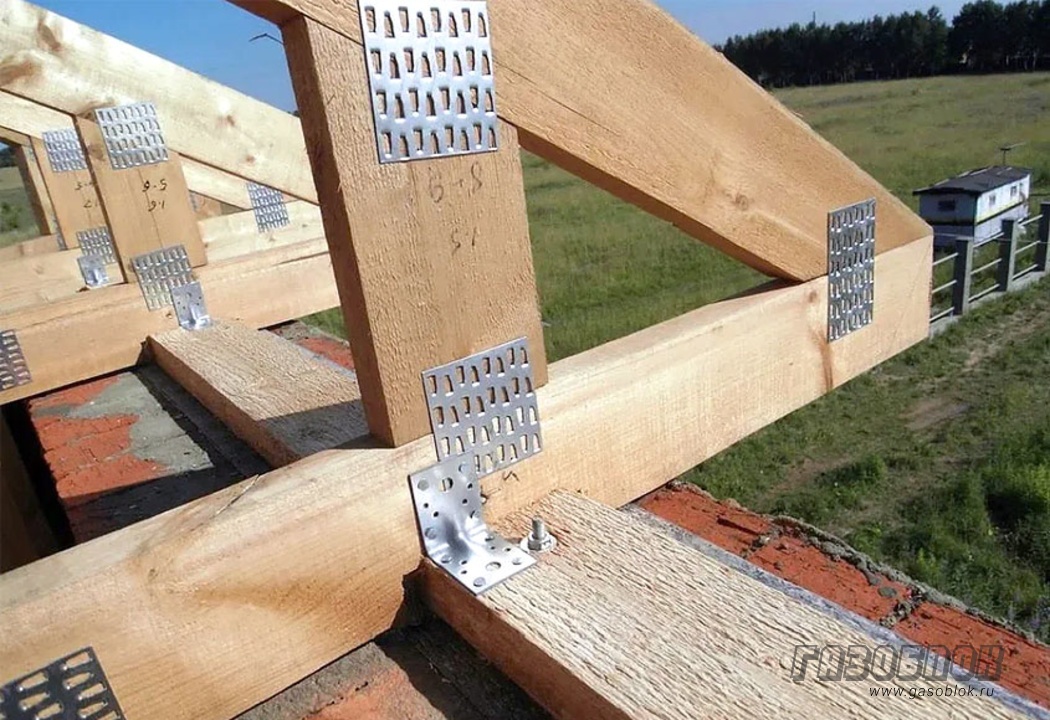

Металлические уголки

В настоящее время около 90% частных домов возводятся с использованием перфорированных уголков, так как данный метод характеризуется простотой реализации, высокой скоростью монтажа и достаточной надежностью конструкции. В зависимости от назначения применяются стандартные или усиленные уголки (с ребром жёсткости), при этом для стропильных систем следует использовать исключительно усиленный тип профиля. Важным аспектом является недопустимость фиксации деревянных стропил «в натяг» на два уголка, поскольку древесина подвержена деформации вследствие изменения уровня влажности. Избыточно жёсткое крепление в таких условиях может привести к разрушению волокон материала.

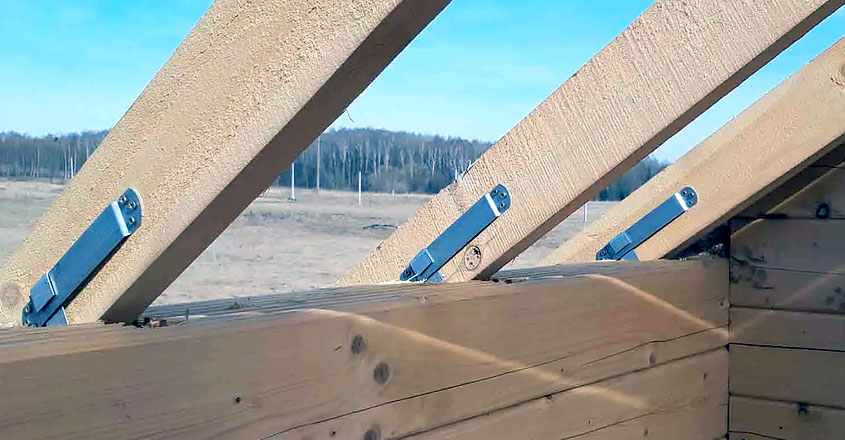

Скользящие опоры («салазки»)

При возведении жилых построек из бруса или бревен не рекомендуется использовать жёсткие крепления в виде гвоздей и уголков. Ввиду естественной усадки материала, фиксированные стропила могут привести к деформации кровельного покрытия или повреждению стен. Рекомендуется применять механизм с направляющим уголком и подвижной стальной пластиной на стропиле, что обеспечивает свободное перемещение конструкции при сохранении стабильности стен.

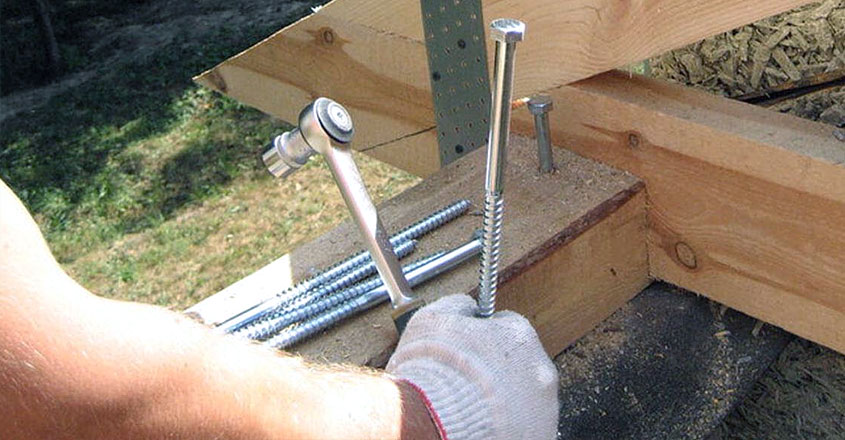

Правильная фиксация узла крепления

Вне зависимости от выбранного метода, надёжная фиксация является обязательным условием:

• При использовании гвоздей следует учитывать их преимущество в работе на срез по сравнению с саморезами: при забивании элемент подвергается незначительной деформации, формируя эффект «замка». Рекомендуется применять схему из трех точек крепления: два гвоздя устанавливаются по бокам под углом, а третий – сверху.
• Для обеспечения структурной целостности ответственных узлов (в частности, при сечении стропил от 200 мм и выше) целесообразно использовать болтовое соединение. Применение болтов диаметром 12-14 мм в сочетании с широкими шайбами гарантирует долговечность и предотвращает ослабление узла при эксплуатации.
• Дополнительным методом защиты от воздействия ураганных ветров является использование проволочных связей, фиксирующих стропило к штырям, интегрированным в стену. В регионах с высокой ветровой нагрузкой применение данной технологии является обязательным требованием безопасности.

Разбор частых ошибок и рекомендации

Кровля представляет собой сложную инженерную конструкцию, рассчитанную на длительный срок эксплуатации. Однако вследствие нарушений технологий монтажа она может подвергаться деформации, растрескиванию или разрушению. В данном контексте рассмотрим наиболее распространенные ошибки, приводящие к потере структурной целостности кровли, и способы их предотвращения.

Одним из критических ошибок является использование черных саморезов. При возведении стропильных систем категорически не рекомендуется применять стандартные черные саморезы или гвозди без защитного цинкового покрытия. Данные крепежные элементы подвержены коррозии, что ведет к потере их эксплуатационных свойств. Кроме того, такие изделия обладают низкой прочностью при воздействии нагрузок (снеговой, ветровой) или естественной усадке древесины. Вследствие деформаций шляпки могут отсоединяться, что лишает узлы жесткости и надежности. Как результат, общая несущая способность конструкции снижается, делая ее уязвимой к внешним воздействиям.

Для обеспечения долговечности и надежности кровельной системы рекомендуется использовать специализированные крепежные изделия, такие как оцинкованные ершеные гвозди или конструкционные саморезы с широкой шляпкой и желтым антикоррозийным покрытием. Данные материалы характеризуются высокой прочностью и устойчивостью к коррозии. Стоит отметить, что подобные элементы крепежа классифицируются как «строительные» или «кровельные», а также производятся в различных геометрических параметрах для эффективного монтажа стропил и мауэрлатов.

Выполнение запила непосредственно на мауэрлате является критической ошибкой в строительстве. Подобная практика недопустима, поскольку она ослабляет несущий брус, снижая его устойчивость и общую прочность конструкции. Даже незначительный или некорректно выполненный запил может существенно уменьшить несущую способность элемента, что создает риск деформации всей кровельной системы. Правильным методом является выполнение запила в стропильной ноге. Поскольку именно этот элемент принимает основную нагрузку, его обработка должна быть направлена на обеспечение надежного крепления и равномерного распределения механических усилий.

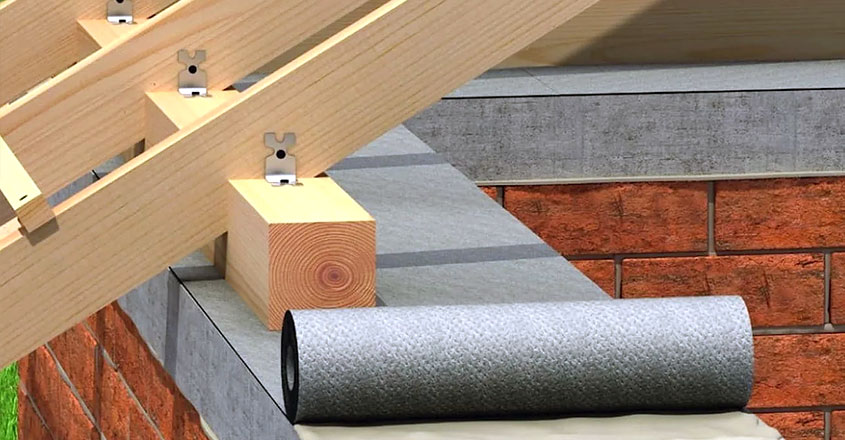

Отсутствие гидроизоляции является критической ошибкой при строительстве. Между мауэрлатом и стеной необходимо предусматривать обязательный защитный слой из рубероида, линокрума или иных специализированных материалов. Данная мера обусловлена тем, что конденсат, возникающий вследствие температурных колебаний, может аккумулироваться и проникать в структуру древесины, вызывая её ускоренное разрушение. При отсутствии гидроизоляции дерево подвергается гниению, образованию трещин и плесени, что приводит к потере несущей способности всей кровельной конструкции. Для обеспечения долговечности и сохранения структурной целостности крайне важно соблюдать технологию монтажа и обеспечивать надёжную защиту древесины от воздействия влаги.

Пошаговый алгоритм работы для монтажника:

• Подготовительный этап – необходимо убедиться в горизонтальности мауэрлата, так как наличие деформаций («горбов») приведет к нестабильности стропил. Требуется обеспечить идеальную ровность поверхности.

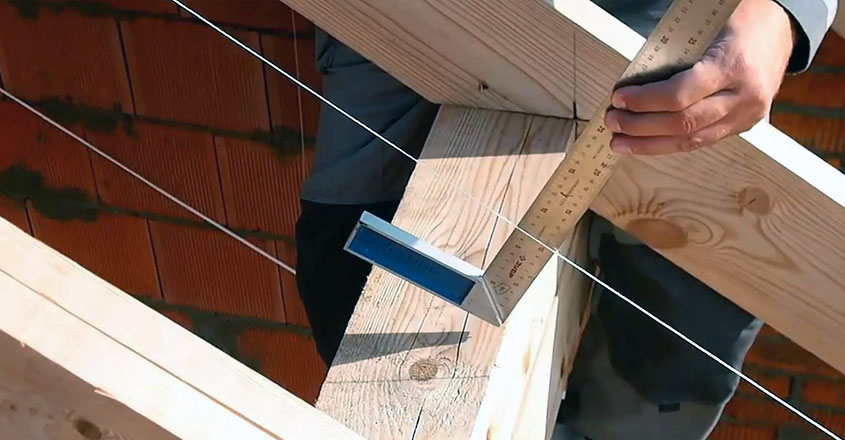

• Разметка и шаблонирование – для обеспечения точности следует изготовить шаблон запила из фанеры. Индивидуальная разметка каждого стропила не рекомендуется, так как это повышает риск возникновения погрешностей при выполнении последующих работ.
• Монтаж конструкции – установите крайние стропила и натяните разметную нить (шнур). Используйте данную линию для выравнивания остальных элементов конструкции.
• Фиксация узлов – первично закрепите элементы временными гвоздями для проверки геометрических параметров, и только после подтверждения правильности установки производите окончательную фиксацию.
• Защитные мероприятия – все поверхности запилов необходимо обработать антисептическим составом. В местах распила открываются поры древесины, что создает условия для проникновения грибка и порчи материала.

Монтаж стропил требует предельной точности и тщательного подхода к выполнению работ. Применение соответствующих крепежных элементов (оцинкованных ершеных гвоздей или конструкционных болтов) в сочетании с обязательной антисептической обработкой и учетом коэффициента усадки древесины обеспечивает долговечность кровельной конструкции на десятилетия вперед.

Строительство представляет собой синтез математических расчётов и практического здравого смысла; крайне важно придерживаться проверенных временем узлов, соответствующих государственным стандартам (ГОСТ), вместо поиска нестандартных решений. Обеспечение надежности кровли является залогом долгосрочной эксплуатации объекта без необходимости проведения регулярного ремонта.
