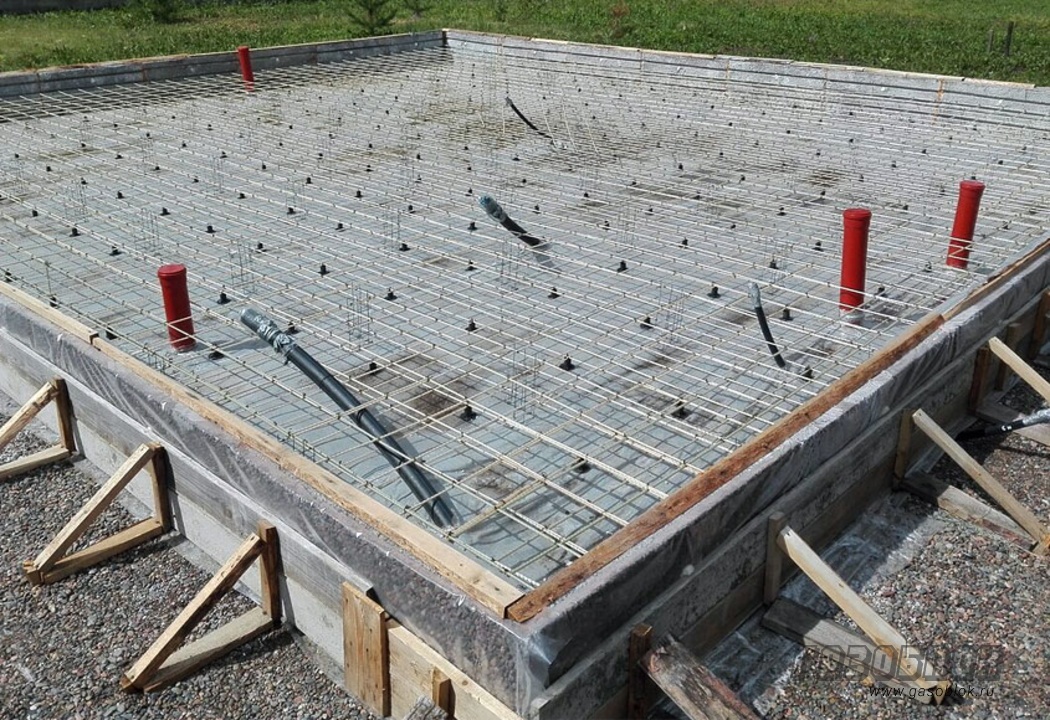

Правильный пирог монолитной плиты фундамента технология

Российские земли, за исключением незначительной части, преимущественно состоят из грунтов, склонных к морозному вспучиванию. При замерзании содержащаяся в них вода превращается в лед, который, расширяясь, вытесняет частицы грунта. Эта проблема особенно критична для мелко заглубленных фундаментов. Для предотвращения негативного воздействия, основание под фундаментную плиту обустраивают не только из сыпучих материалов, менее подверженных пучению, но и утепляют...

Особенности плитного фундамента

Плитные фундаменты, называемые также сплошными, охватывают всю площадь застройки. Их возведение требует значительных объемов бетона и арматуры, что сказывается на цене. Однако, качественная плита является наиболее надежным решением и обеспечивает удобную основу для устройства пола.

Обустройство монолитных плитных фундаментов целесообразно в следующих ситуациях:

• Когда грунт на строительной площадке имеет недостаточную несущую способность, что делает невозможным сооружение ленточного или столбчатого фундамента.
• Если критически важно предотвратить неравномерную осадку здания. Это особенно актуально при использовании для строительства стеновых материалов с низкой плотностью, таких как газобетон, керамоблоки или пустотелый кирпич. Монолитная плита эффективно распределяет нагрузки, обеспечивая более предсказуемое оседание всей конструкции.
• При необходимости создания единой фундаментной опоры для установки тяжёлого оборудования. В контексте домостроения это может касаться, к примеру, массивных кирпичных или каменных печей.
• Монолитная плита является надёжным барьером против влаги, проникающей снизу, при условии качественного устройства гидроизоляции её нижней поверхности.
• Для зданий малой этажности, имеющих простую прямоугольную или квадратную форму в плане и небольшую площадь застройки.

Схема пирога плитного фундамента с утеплением

Технология утеплённой плиты фундамента, получившая широкое распространение и известная как УШП (утеплённая шведская плита), активно осваивается в нашей стране. Стоит отметить, что её происхождение не ограничивается исключительно Швецией; данная методика успешно применяется в ряде других стран с прохладным климатом, включая Финляндию, Канаду, Германию, Польшу, а также в Новой Зеландии.

Повышение интереса к плитным фундаментам, как к утеплённым, так и к неутеплённым вариантам, связано с появлением современных материалов. Эти инновационные решения, появившиеся в последние десятилетия, обеспечивают существенное продление срока службы инженерных коммуникаций. К таким материалам относятся, прежде всего, трубы из полиэтилена низкого давления. Они активно используются для прокладки всех видов подводящих коммуникаций. Кроме того, трубы из сшитого полиэтилена применяются для создания современных систем тёплого пола. Совершенно иные свойства пенополистирола стали следствием развития экструзионной технологии его изготовления. Этот материал отличается высокой прочностью на сжатие и устойчивостью к влаге, что обеспечивает его долгий срок службы, сопоставимый с долговечностью самой конструкции, исключая необходимость замены.

Хотя плиты из экструдированного пенополистирола (ЭППС), используемые в утеплении фундаментных плит, сами по себе не пропускают воду, между ними могут оставаться зазоры, через которые способны проникать влажные среды. Это обстоятельство диктует необходимость их укладки не непосредственно на песчаную основу, а на слой гидроизоляции рулонного типа. Распространенным решением является применение профилированной мембраны из ПВХ, которая эффективно противостоит механическим повреждениям. В отличие от нее, материалы вроде рубероида требуют дополнительной защиты, например, в виде слоя тощего бетона, чтобы избежать повреждений.

Обустройство плиты монолитного фундамента

Начальный этап в создании любого основания – это проведение инженерно-геологических изысканий и последующих расчетов, что в совокупности составляет процесс проектирования. В рамках этого процесса разрабатывается модель, учитывающая действие изгибающих моментов, которые могут привести к наклону постройки. На основании этой модели определяется необходимая толщина бетонной монолитной плиты и выбирается стратегия армирования.

Конкретная схема проектирования уникальна для каждого объекта строительства. Здания различаются по своей конструкции, а условия на строительной площадке могут существенно отличаться. Только квалифицированный исполнитель способен предложить вариант плиты, который будет наиболее рационален с точки зрения формы и объёма используемого арматурного каркаса. Таким образом, будет достигнут оптимальный компромисс между долговечностью конструкции и её стоимостью.

Стальная арматура играет ключевую роль в предотвращении разрушения плиты под воздействием нагрузки от здания. В зонах повышенного давления концентрация арматуры возрастает. Этот принцип применяется при проектировании рёбер жёсткости, где используются объёмные арматурные каркасы, аналогичные тем, что применяются в ленточных фундаментах. Такая конструкция позволяет снизить толщину самой плиты, что обеспечивает значительную экономию на строительных материалах.

Процесс проектирования фундамента охватывает несколько этапов:

• Анализ данных геологических изысканий грунтов и метеорологических условий;
• Изучение характеристик проектируемого здания, включая габариты, используемые материалы, схемы их установки и передачу нагрузок на основание;
• Определение допустимых пределов деформации для фундамента;
• Расчёт суммарных нагрузок, учитывающих вес конструкций, а также ветровые, снеговые и эксплуатационные воздействия;
• Установление толщины всех слоёв монолитной плитной конструкции фундамента.

Разметка участка под фундамент и выемка грунта

Определение границ строительной площадки производится в соответствии с чертежом фундамента, который является частью архитектурного проекта дома. В указанных планах и разрезах содержится вся необходимая информация о внешних размерах, расположении внутренних перегородок (под которыми удут располагаться усиливающие элементы), а также высотных отметках всех слоёв – от дна котлована до цоколя.

Первоначально на месте будущей постройки наносятся основные оси здания, которые затем фиксируются с помощью обноски. На основе этих осей определяются границы котлована, его дно и контуры будущей плиты. Линия, очерчивающая котлован, отмечается отдельными кольями, между которыми натягивается шпагат; именно по этой линии будет происходить разработка грунта.

Обноска, используемая для разметки, может быть сконструирована как П-образные упоры. На горизонтальных элементах таких конструкций легко наносить разметку для параллельных линий, например, для обозначения расположения ребер жесткости под будущими внутренними стенами. Более практичным решением для плиты является создание сплошных строительных лесов, где на боковой поверхности можно фиксировать абсолютно все отметки.

Установка строительных лесов осуществляется после того, как верхний плодородный слой грунта удален в пределах будущего пятна застройки. Котлован для плиты выкапывается в форме прямоугольника, с пологими или ступенчатыми стенками, в зависимости от его глубины. Разработка котлована начинается с центральной части, а выемка грунта осуществляется по направлению к стенкам, с расширением границ на 25-30 см.

Для обустройства небольших котлованов, возможно применение ручного труда, но зачастую для этих целей применяется специализированная земляная техника. Экскаватор обычно не углубляется до самого проектного уровня, оставляя около 10 сантиметров для финишной обработки вручную. Это делается с целью сохранения естественной структуры грунта на дне.

Основание из песчано-гравийной смеси

Песчаная подушка служит искусственно созданным основанием. Она позволяет выровнять параметры естественного грунта, снизить его склонность к проседанию и морозному пучению, а также компенсировать возможные смещения и обеспечить эффективный отвод воды. Минимальная толщина такой подушки составляет 30 сантиметров, учитывая, что в ее слое прокладываются и трубопроводы.

После завершения подготовки дна котлована до нужной отметки, его поверхность укрывают геотекстилем. Это необходимо для предотвращения вдавливания песка в основной грунт и его размывания, что позволяет подушке сохранять заданную структуру и форму.

При формировании подушки под основание рекомендуется применять крупнозернистый песок, причем желательно, чтобы он не содержал глинистых частиц. Период уплотнения каждого слоя напрямую связан с типом применяемого оборудования. В малоэтажном строительстве, где предпочтение отдается виброплите, а не самоходному катку, общий объем песка равномерно распределяют по всей площади за два или три приёма. Каждый такой слой подвергается увлажнению и последующей трамбовке. Обильное смачивание водой является неотъемлемым этапом, способствующим достижению максимальной плотности основания.

С целью улучшения характеристик подушки, песок часто смешивают с щебнем или сразу применяют готовые песчано-гравийные составы. Наличие более крупнофракционного наполнителя облегчает процесс уплотнения песка. Отдельное устройство слоя щебня под песок целесообразно лишь в ситуациях, когда уровень грунтовых вод на участке находится близко к поверхности земли.

Бетонная подготовка и гидроизоляция основания

В случае с обычной прямоугольной плитой, бетонная подготовка является важным элементом конструкции фундамента, поскольку она выполняет следующие функции:

• Обеспечивает защиту гидроизоляционного слоя от возможных повреждений;
• Формирует непроницаемый барьер для грунтовых вод, приближающихся к поверхности;
• Предотвращает утечку цементного молочка из бетона во время заливки основной плиты;
• Равномерно распределяет и выравнивает нагрузки, передаваемые на нижележащий грунт;
• Служит удобной поверхностью для последующих работ по гидроизоляции и армированию.

При создании плиты с рёбрами жёсткости, направленными вниз, бетонная подготовка, как правило, не применяется. Это связано с тем, что в данном случае нагрузка на грунт передаётся исключительно через рёбра. На песчаную подушку укладывается профилированная мембрана, поверх которой начинается монтаж плит из экструдированного пенополистирола (ЭППС). Затем следует ещё один слой гидроизоляции на битумной основе, после чего приступают к установке опалубки.

• При формировании плиты с ребрами, ориентированными вверх, либо при их отсутствии, на песчаную основу устанавливают временную опалубку для последующей заливки бетонной подготовки. Проектная документация определяет толщину этого слоя, которая обычно составляет от 5 до 10 сантиметров.
• Согласно технологическим требованиям, бетонная подготовка не подлежит армированию. Тем не менее, на практике многие строители считают целесообразным укладку армирующих сеток. Это делается для предотвращения повреждения гидроизоляции в случае возникновения трещин в бетоне.
• Для подготовительного слоя применяется тощий бетон марки В7,5 (М100). В процессе заливки в него могут быть установлены вертикальные выпуски арматуры, которые гарантируют надежное сцепление между бетонной подготовкой и основным плиточным перекрытием. После затвердевания бетона, при положительных температурах, его необходимо несколько раз в сутки увлажнять для обеспечения полноценной гидратации.
• Спустя двое-трое суток после застывания бетонной конструкции, по ней уже можно перемещаться, и следует незамедлительно начать монтаж гидроизоляционного слоя. Для этой цели чаще всего применяют полимерные мембраны. Полотна этих мембран соединяют путем сварки с использованием специального оборудования. Альтернативой служат битумные материалы, которые укладывают внахлест, фиксируя их мастиками, либо расплавляя и нанося на бетонное покрытие.

Чтобы предохранить гидроизоляционный слой от механических повреждений на этапе создания основной плиты, поверх уложенного рулонного материала (например, рубероида) делают заливку тонкой цементной стяжки или укладывают армированную пленку из полипропилена.

Теплоизоляция монолитной плиты фундамента

Толщина теплоизоляционного слоя под фундаментной плитой определяется проектной документацией. В случае с ребристой плитой, как правило, используют два слоя изоляции. Первый слой, состоящий из экструдированного пенополистирола (ЭППС) толщиной 100 мм, служит основанием для рёбер плиты и обеспечивает их теплоизоляцию, в том числе на внешних вертикальных поверхностях. Второй слой, выполненный из пенопласта стандартной низкой плотности толщиной 200 мм, размещается между рёбрами. Однако возможны и другие конфигурации. Например, пространство между рёбрами может быть заполнено местным грунтом, а теплоизоляция укладывается только по периметру выступающих частей плиты.

Для установки пенополистирола потребуется соответствующий режущий инструмент, такой как ножовка, электролобзик, угловая шлифовальная машина или циркулярная пила. Также необходим полиуретановый герметик для заполнения зазоров между плитами. Рекомендуется использовать ЭППС с профилированным краем («четверть»), что позволяет обеспечить максимально плотное прилегание листов друг к другу.

При наличии уплотнений менее 5 мм, пенополистирол не требует дополнительной герметизации. При вертикальной или наклонной установке листов пенополистирола по периметру плиты, они вставляются в опалубку до заливки бетона, а не приклеиваются к основе. Чтобы точка росы находилась вне контура фундамента, теплоизоляцию следует осуществлять снаружи. Однако, внутреннее утепление возможно для обогрева пола, если в плиту не встроена отопительная система. В этом случае допускается использование не только пенополистирола, но и других утеплительных материалов.

Выбор материала для внутренней изоляции плитного фундамента, служащего черновым полом, определяется типом будущего напольного покрытия. Для керамической плитки предпочтительны жесткие утеплители, такие как панели из пеностекла или газобетона низкой плотности. Устойчивое и теплоизолированное основание можно создать, используя гипсоволокнистые листы на керамзите мелкой фракции или шпунтованные ДСП. Каркасные полы допускают применение как мягких, так и сыпучих материалов (эковата, гранулированный полистирол), а также напыляемого пенополиуретана.

Основные положения по армированию и опалубке

При производстве железобетонных фундаментов обязательным является использование арматуры класса AIII с периодическим профилем. Толщина стержней подбирается на основе инженерных расчетов, однако минимальный диаметр стальных прутков должен составлять 10 мм.

Выбор конкретного типа арматуры будет зависеть от общего размера здания, а также от несущих свойств грунта на участке:

• При наличии плотных, не склонных к пучению грунтов и возведении лёгких построек, таких как каркасные дома, допускается использование арматуры наименьшего допустимого сечения. Для зданий из камня, имеющих два или три этажа, рабочая (продольная) арматура может достигать в диаметре 16 мм. В случае строительства малоэтажных одноэтажных домов, для создания арматурных сеток с ячейками 150x150 или 200x200 мм применяются прутки диаметром 10 и 12 мм, служащие соответственно для поперечного и продольного армирования.
• При наличии на плите ребер жесткости, первоначально каркас адаптируется под их конструкцию. Далее следует этап армирования горизонтальной части плиты, с обязательным соединением арматуры с пространственными каркасами рёбер.

• Фиксация арматурных стержней осуществляется путем связывания вязальной проволокой, либо путем применения специальных пластиковых стяжек или хомутов. Процесс сборки начинается с размещения рабочей арматуры на пластиковых фиксаторах, обеспечивающих высоту в 8 сантиметров. На участках ребер пруты располагаются парами и связываются поперечной арматурой, либо фиксируются посредством П-образных хомутов, формирующих каркас.
• Общие габариты каркаса должны обеспечивать образование защитного бетонного слоя толщиной 50 мм с боковых и верхней сторон (снизу этот слой будет незначительно меньше). Пространственная структура самой плиты создается двумя горизонтальными арматурными сетками, параллельность которых поддерживается за счет вертикальных стержней.

При отсутствии вопросов относительно несущей способности основания, для формирования плитных рёбер используется естественный рельеф выемок. С внешней стороны стенки такого углубления делают строго вертикальными, а с внутренней – под углом. В такой конфигурации опалубка монтируется исключительно для горизонтальной плоскости плиты, поскольку она не требует заглубления. Учитывая небольшую высоту этой конструкции, для ее сборки обычно достаточно досок шириной 10-15 см и толщиной 4-5 см. Стандартная шестиметровая длина пиломатериала определяет размеры щитов.

Для соединения досок между собой используются поперечные бруски, которые крепятся шурупами-саморезами или длинными гвоздями. Гвозди следует загибать с наружной стороны, оставляя головки крепежа внутри опалубочной конструкции. Такой подход предотвращает самопроизвольное вырывание крепежа под воздействием бокового давления бетонной массы. Для обеспечения надежности и стабильности, щиты усиливают подпорками и раскосами, устанавливаемыми с интервалом в один метр. Эти элементы упираются в колья, предварительно забитые в грунт.

Процесс заливки и последующий уход за бетоном

Хотя приготовление бетонной смеси для заливки возможно с использованием бетономешалки, этот метод не является оптимальным из-за требования оперативного проведения работ в сжатые сроки, как правило, в пределах одного дня. Для таких задач лучше выбрать бетон заводского производства, поставляемый на стройплощадку в автобетоносмесителях и доставляемый в опалубку с помощью бетононасоса:

• Для соответствия необходимым показателям прочности, водостойкости и устойчивости к замораживанию/оттаиванию подходят бетонные смеси классом не ниже В15. Выбор конкретной марки бетона осуществляется с учетом климатических условий региона, предполагаемой нагрузки здания, а также размеров и конфигурации заливаемой плиты.
• Время транспортировки бетонной смеси до объекта не должно превышать двух часов. Перед перекачкой бетона в бетононасос, смесь должна быть перемешана в автобетоносмесителе в течение трех минут при скорости вращения барабана 10 оборотов в минуту. Трубопровод бетононасоса перед началом работ обрабатывается жидким цементно-песчаным раствором. Его состав подбирается экспериментально, исходя из диаметра и общей протяженности трубопровода.
• Заливка фундаментов осуществляется без использования нагнетания. Смесь подается в формы посредством троса или рычага, прикрепленного к подвижному элементу бетонопровода. Высота свободного падения бетона не должна превышать одного метра. Работы по бетонированию проводятся по методу «от себя», начиная с удаленной зоны.

• В течение технологического перерыва, составляющего 45 минут, формируется рабочий стык. В точке сочленения затвердевшего бетона с новой порцией смеси вертикально монтируется мелкоячеистая стальная сетка. Перед возобновлением процесса бетонирования, для которого требуется набор прочности бетона до 1,5 МПа, поверхность ранее уложенной конструкции очищается от загрязнений и цементной пленки, промывается водой и обрабатывается жидким цементно-песчаным раствором.
• Раствор заливается в форму для заливки изделия сразу по всей его высоте и равномерно распределяется при помощи лопат до достижения проектного уровня. Вибрационное оборудование используется для уплотнения массы, при этом зоны обработки должны иметь перекрытие в 10 сантиметров. Необходимо внимательно контролировать, чтобы погружаемый в бетон вибратор не контактировал с арматурой, смонтированными деталями и выводами инженерных систем.
• Промежуток времени между добавлением бетона и его уплотнением на конкретном участке не должен превышать двух часов. Процесс уплотнения прекращается, как только бетонная масса перестаёт оседать и выпускать пузырьки воздуха, а на поверхности массива появляется цементное молочко.

• В случае обнаружения деформации формы в процессе бетонирования, необходимо устранить этот недостаток до начала схватывания. Передвигаться по стройплощадке во время заливки бетона следует не по арматурным сеткам, а по уложенным доскам, которые при необходимости перемещаются.
• После завершения укладки и виброуплотнения бетонной массы необходимо обеспечить ее защиту от механических воздействий и предотвратить стремительное испарение влаги. Поддержание необходимого уровня влажности осуществляется путем накрытия конструкции влагонепроницаемыми материалами, а также регулярным орошением поверхности несколько раз в день, если температура воздуха превышает +15 градусов Цельсия.
• В холодный период года для бетонных конструкций критически важно обеспечить стабильные температурные условия. Для достижения этой цели применяются разнообразные методы: бетон может выдерживаться в подогретом состоянии внутри теплоизолированной опалубки; в состав бетонной смеси добавляются присадки, понижающие температуру замерзания воды; также возможно применение систем электрического подогрева, как с использованием электродов, так и нагревательных кабелей.

В летний период, как и зимой, процесс увлажнения или обогрева бетонной смеси занимает от трёх до семи дней, что напрямую зависит от текущих температурных условий. По истечении этого срока бетон достигает половины своей прочности, и тогда становится возможным демонтаж опалубочных конструкций.

Укладка теплоизоляционного слоя под основанием фундамента признана наиболее эффективным методом обеспечения превосходных эксплуатационных характеристик сооружения. Исключение промерзания предотвращает морозное пучение грунта, даже при близком залегании грунтовых вод. Такое решение не только способствует поддержанию комфортной температуры в доме, но и существенно продлевает период его эксплуатации, что, в свою очередь, является первоочередной задачей для любого строителя!
