В зданиях высотой до двух этажей включительно (не считая подвальный, цокольный и мансардный этаж) наружные стены допускается проектировать из стеновых блоков ячеистого бетона автоклавного твердения класса по прочности на сжатие не ниже В1, внутренние стены – из стеновых блоков ячеистого бетона автоклавного твердения (газобетон) класса по прочности на сжатие не ниже В1,5.
В зданиях высотой три этажа (не считая подвальный и цокольный этаж) наружные стены допускается проектировать из стеновых блоков ячеистого бетона автоклавного твердения класса (газобетон) по прочности на сжатие не ниже В1,5; внутренние стены – из стеновых блоков из ячеистого бетона автоклавного твердения класса по прочности на сжатие В2,5.
Для кладки наружных и внутренних стен и перегородок следует применять:
а) Стеновые блоки из газобетона автоклавного твердения по ГОСТ 31360-2007:
- Классов по прочности на сжатие – B1; В1,5; В2; В2,5; В3,5; В5;
- Марок по средней плотности – D400; D500; D600; D700;
- Марок по морозостойкости – F15; F25; F35; F50; F75.
б) Растворы кладочные тяжелые, легкие и тонкослойные (клеевые смеси):
- По пределу прочности на сжатие – 50; 75; 100.
Для кладки наружных стен следует применять стеновые блоки из ячеистого бетона автоклавного твердения марки по морозостойкости:
- При условии отделки в процессе строительства – не ниже F25;
- При условии отделки в процессе эксплуатации – не ниже F35.

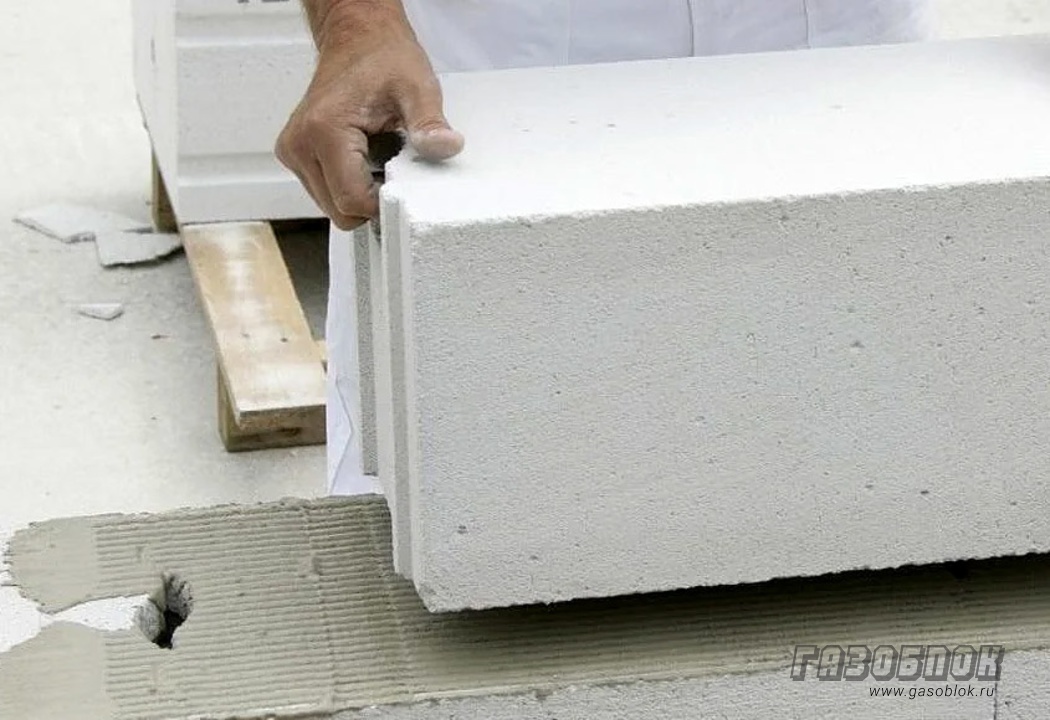

Марка по морозостойкости ячеистого бетона автоклавного твердения стеновых блоков для кладки внутренних стен и перегородок не нормируется. Для кладки из стеновых блоков из газобетона автоклавного твердения следует преимущественно применять тонкослойные растворы (клеевые смеси). Толщина швов кладки на тонкослойных растворах (клеевых смесях) должна составлять 1-3 мм.
При невозможности использования тонкослойных кладочных растворов допускается использовать тяжёлые или лёгкие (плотностью менее 1500 кг/м3) растворы по ГОСТ 28013. Толщина швов кладки на тяжелых или легких растворах должна составлять 10-12 мм.
