Армопояса в газобетонных домах под плиты перекрытий – это специальные дополнительные конструкции, необходимые для монтажа кровли. Производство армопоясов для газобетонных домов, монтаж перекрытий – по нормам СНиП, в которых указаны марки и характеристики балок, параметры, необходимые для их установки в стены. Соблюдение этих норм напрямую связано с устойчивостью здания.
Зачем нужен армопояс в газобетонном доме
Здания из газобетона не способны выдерживать значительные нагрузки (усадку здания, оседание грунта, суточные перепады температур и сезонные колебания). В результате газобетонные блоки могут растрескиваться и разрушаться. Чтобы избежать всевозможных деформаций, необходимо устанавливать цельные железобетонные блоки. Армирующий пояс воспринимает эти нагрузки и равномерно распределяет их, обеспечивая надежность конструкции и соединяя стены в единое целое.
Он также необходим для распределения вертикальных нагрузок. Он придаёт жёсткость конструкции предотвращая движения перекрытий (газобетонные блоки расширяются под воздействием влаги и пара). По этой причине его также называют разгрузочный или сейсмопояс – важная вещь при строительстве из газобетона. Ещё одна функция армопояса – защита краев верхних блоков от разрушения (монтаж железобетонных плит перекрытия). При укладке плит они устраняют точечные нагрузки от балок и коробов перекрытий. Учитывая эти характеристики, армопояса незаменимы для балок и плит первого этажа (последующего и кровельного) домов из газобетонных блоков.
При строительстве одноэтажных домов часто возникает вопрос о том, требуется ли армопояс для одноэтажных домов из газобетона. Армирующий пояс необходим в следующих случаях:
- Становлены опорные балки (мауэрлат), на которые крепятся стропила крыши;
- Фундамент возведен на неустойчивом грунте, а вся конструкция соединена в единую (несущую) систему.
Для домов, построенных из газобетонных блоков, армопояс должен быть полностью замкнут. В контуре конструкции не должно быть зазоров. При отказе от армирующих лент неизбежны трещины. Несмотря на наличие облегченных деревянных перекрытий или армирования кладки из газобетонных блоков.
Назначение межэтажного армирующего пояса
Этот тип конструкции используется для перекрытий и балок. Основное назначение плит перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Плита перекрытия – это несущая конструкция, которая опирается на наружные и внутренние стены по всему периметру.
Основой для заливки армопояса является опорная поверхностью несущей стены, которая несёт на себе весь вес будущей конструкции:
- Оборудуется по всему периметру будущего здания, включая перегородки внутри;
- Для наружных несущих стен используйте блоки плотностью не меньше D500;
- Высота может быть такой же или меньше высоты газоблока (200-400 мм);
- Ширина полосы – 500 миллиметров (может быть уменьшена на 100-150 мм);
- Рекомендуется, чтобы армирующие пояса были квадратными (в сечении);
- Арматурный каркас укладывается на опоры (кирпичи, блоки, пластиковые клипсы) высотой 3 см так, чтобы он не касался стены и образовывал так называемый защитный слой бетона;
- Для заливки используйте бетон марки не менее В-15.
Армирующие ленты для балок перекрытий из газобетона заливаются в заранее подготовленную опалубку. Такие каркасы изготавливаются из пластика, алюминия, стали, фанеры, дерева или газобетонных блоков.
Организация опалубки под армопояс из дерева
Этот материал используется чаще всего, так как он самый дешёвый и распространенный вариант. Устанавливаются двухсторонние съёмные деревянные щиты, которые крепятся к обеим сторонам стены (со стороны газобетонных блоков) саморезами. Сверху крепится деревянная перемычка (длина шага 900-1000 мм). Это необходимо для того, чтобы бетон не сдвигал конструкцию в процессе заливки.
Сформируйте арматурный каркас (арматура диаметром 8-15 мм) в виде «лесенки» (соединенной перемычками с интервалом 5-6 см) и уложите его в подготовленное пространство. Сплетите арматуру в квадраты с помощью вязальной проволоки (с интервалом в полметра). Сварка не рекомендуется, так как сварные швы в бетоне будут ржаветь. Для балок и перекрытий (если нагрузка не слишком велика) достаточно двух прутьев высотой 30 см. Для плит перекрытия следует использовать надежную армирующую полосу (четыре прута и монолит в 40 см).
После снятия опалубки наружная стена утепляется вместе с армирующим поясом. Если внешняя стена только оштукатурена, опалубку перемещают вглубь стены, чтобы устранить «мостик холода». Изоляция устанавливается в образовавшуюся нишу.
Можно также использовать съёмную опалубку с одной стороны. В этом случае внешние элементы реализуются с помощью газобетонных блоков (толщиной 10 см). Эти блоки укладываются на первый этаж с помощью клея. Внутри устанавливаются деревянные рамы. Затем укладывается утеплитель (5 см) и арматура. Сверху также крепится перемычка.

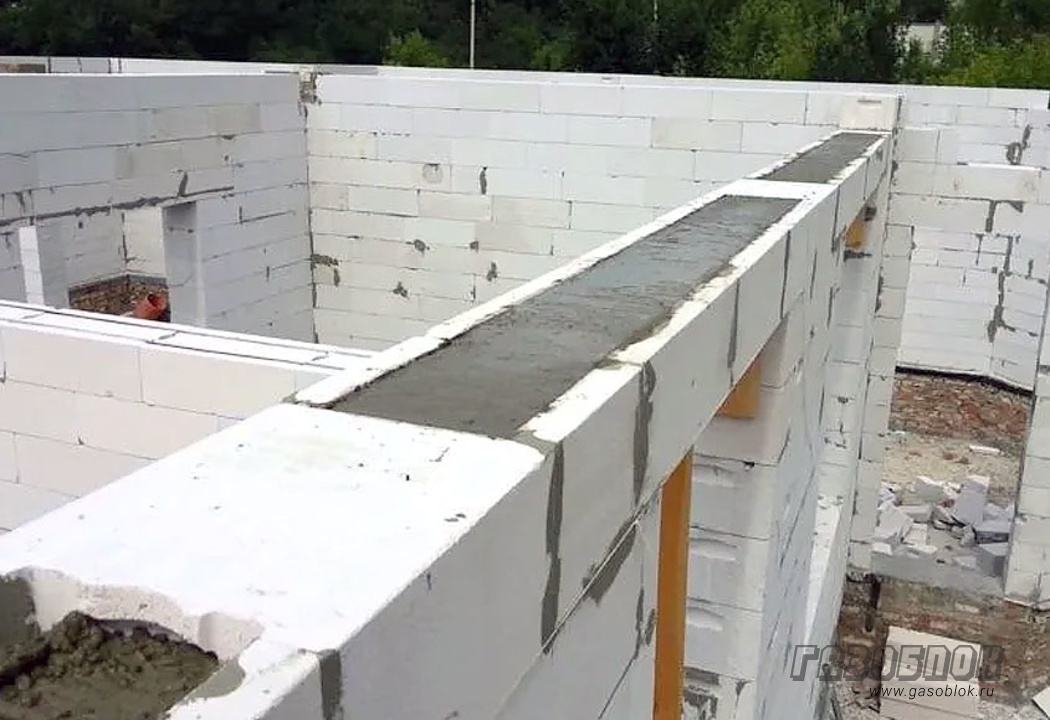

Армирующий пояс из самих газоблоков
Для опалубки требуются дополнительные блоки или готовые U-образные газобетонные изделия. В этом случае внутренние (толщиной 5 см) и внешние (толщиной 10 см) или U-образные блоки (с толщиной стенок 5 см и 10 см соответственно) укладываются поверх связующего (верх предыдущего ряда). Во внутреннее пространство (до внешней стены) укладываются арматурные стержни и изоляция. Затем заливается бетон. Деревянные перемычки устанавливаются на уровне проемов (дверей, окон) с верхом предыдущего ряда кладки. Эти перемычки удерживаются вертикальными опорами.
Этот тип опалубки относительно прост и быстро устанавливается. Однако этот вид опалубки менее популярен из-за необходимости закупать больше материалов, что приводит к удорожанию строительства.
Армопояс для газобетона под мауэрлат
В этой ситуации армопояс устанавливают снизу чердака, независимо от того, одноэтажное здание или двух- или многоэтажное. Он должен быть установлены под мауэрлат и нести основные нагрузки от стропильной системы (вертикальные и растягивающие усилия), а также ветровые и снеговые нагрузки. Простого крепления балок к газобетону недостаточно, чтобы выдержать эти нагрузки. Они ослабнут (из-за меньшей прочности блоков), и мауэрлат сместится. Кроме того, они служат для усиления стен и предотвращения их растрескивания. Толщина этого арматурного пояса может быть уменьшена (при правильном расчёте нагрузки) и использовании двух усиливающих арматур в каркасе. Эти армопоясы характеризуются наличием вертикальных шпилек с гайками. Они крепятся к армопоясу перед заливкой бетона. Мауэрлат укладывается на эти крепежи и фиксируется сверху гайками. Это основа для будущих стропильных систем крыши.
Аналогичным образом можно сделать армопоясы в газобетонном доме под деревянные полы. Готовый крепеж для деревянных конструкций избавляет от необходимости сверлить отверстия в бетоне для установки анкерных болтов.
Заливка бетона в армопояс
После завершения всех подготовительных работ армопояс следует заливать свежезамешанным бетоном (M200) или на месте, используя смесь песка, гравия и цемента 3-5-1 (M400).
Заливка не должна производиться по частям, а должна полностью покрывать весь периметр. Если это невозможно, заранее сделайте необходимые перемычки. Снимите временные перемычки, смочите швы водой и вылейте бетон до следующей заливки. Уплотните раствор бетона стальным штырем, чтобы удалить из него пузырьки воздуха. Следите, чтобы в период твердения бетон смачивался водой для повышения прочности.
Железобетонная монолитная лента выполнена с соблюдением всех необходимых параметров и правил, чтобы придать домам из газобетонных блоков необходимую прочность и долговечность. Она защищает стены от преждевременного растрескивания и создаёт надежную кровлю.
