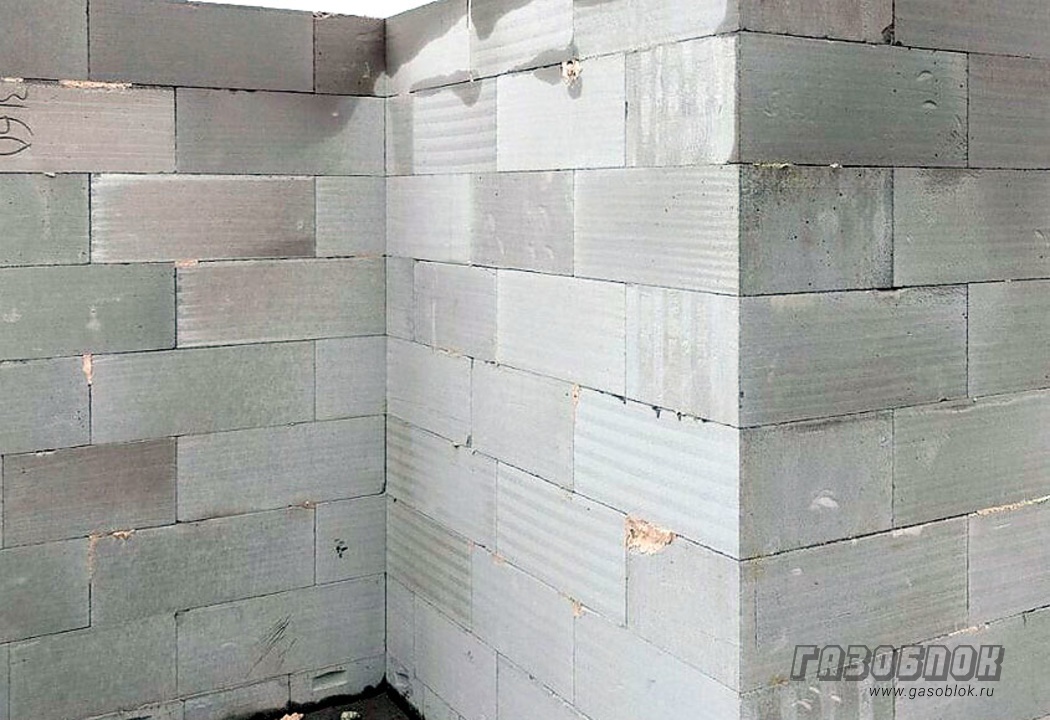

Нормативы толщины тонкого шва кладки газобетона новости

Для возведения кирпичных конструкций, построек из камня и блоков (газобетонных, силикатных, керамических, изготовленных из лёгкого или мелкозернистого тяжёлого бетона), где отклонения высоты (толщины) изделий от проектных размеров не превышают ±2 мм, допускается и рекомендуется применять раствор для тонкошовной кладки (кладочный клей). Технические условия к раствору для тонкошовной кладки прописаны в ГОСТ Р 58272-2018 «Смеси сухие строительные кладочные. Технические условия». Раствор должен обеспечивать формирование шва толщиной до 5 мм включительно. Однако, само понятие «тонкий кладочный шов» или «клеевой шов» юридически не определено, формальные требования к толщине шва в нормативных актах отсутствуют. Имеются лишь отдельные упоминания подобных швов...

Своды правил касающиеся тонкошовной кладки

В своде правил (СП) 15.13330.2012 «Каменные и армокаменные конструкции» имеется пункт, касающийся увеличения прочности кладки при соблюдении определенных условий (таб. 6, прим. 3). Условием является толщина швов не более 5 мм. Формулировка гласит: «Расчётные сопротивления кладки, выполненной из бетонных и природных камней... с гладкими поверхностями и отклонениями по размерам, не превышающими ±2 мм, при толщине растворных швов, не превышающей 5 мм, и использовании цементных паст, а также клеевых составов, можно определять по таблице 6, умножая значения на коэффициент 1,3». Следовательно, превышение толщины шва ведёт к отмене возможности использования повышающего коэффициента, но само по себе не является запретом!

В СП 70.13330.2012 «Несущие и ограждающие конструкции», в разделе 9.7, где рассматривается кладка из крупных силикатных блоков, есть следующие требования (9.7.4): «Толщина растворных швов регламентируется следующим образом: при применении клеевого раствора – 2 мм; при использовании цементно-песчаного раствора – 12 мм... При сопряжении по принципу паз-гребень заполнение вертикальных швов раствором не предусматривается». В данном нормативном документе отсутствует информация об допустимых отклонениях от указанной толщины, а также не приводятся сведения о последствиях отступления от данного параметра.

Стандарты организаций по тонкошовной кладке

Требования к тонкому (клеевому) кладочному шву изложены в ряде отраслевых документов. Рассмотрим более скрупулёзно некоторые из них...

СТО НААГ 3.1-2013 «Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений. Правила проектирования и строительства»:

• «6.3.1... Расчётная толщина горизонтальных и вертикальных швов должна составлять 2 ±1 мм. Фактическая же толщина тонкослойного раствора в конструкции должна быть не менее 0,5 мм и не превышать 3 мм. В случае, если фактическая толщина шва превышает 3 мм, прочность раствора необходимо принимать во внимание при расчёте прочности кладки». (Следовательно, увеличение толщины шва не запрещено, но требует учёта при расчетах несущих конструкций.)

СТО НОСТРОЙ 2.9.157-2014 «Кладка из силикатных изделий (кирпич, камни, блоки и плиты перегородочные). Правила, контроль выполнения и требования к результатам работ»:

• «5.4.2. Толщина горизонтальных швов кладки, выполняемой с использованием растворов для тонкошовной кладки, должна находиться в пределах от 2 мм до 5 мм».

СТО НОСТРОЙ 2.9.136-2013 «Строительные конструкции зданий и сооружений. Устройство конструкций из изделий и армированных элементов из автоклавных ячеистых бетонов. Правила выполнения и требования к результатам работ. Рекомендации по применению»:

• «5.3.2.3. Изделия из АЯБ, соответствующие I категории по ГОСТ 31360, следует применять для кладки с использованием тонких швов (данная рекомендация базируется на данных, представленных в [5, 6]). При расчёте толщины горизонтальных и вертикальных швов, необходимо учитывать значение 2 ±1 мм. Фактическая толщина шва, сформированного в конструкции, не должна превышать 3 мм».

Обобщая результаты анализа нормативных актов и стандартов, устанавливающих числовые параметры толщины кладочных швов в кладке из газобетонных блоков, сформулируем следующие заключения:

1. В нормативных документах, обязательных для применения, отсутствуют требования к толщине тонких (клеевых) швов в газобетонной кладке;
2. Согласно СТО НААГ 3.1-2013, допускается толщина шва более 3 мм, при этом прочность клея необходимо учитывать при расчёте сопротивления кладки сжатию;
3. В соответствии с СТО НОСТРОЙ 2.9.157-2014, толщина шва должна составлять от 2 до 5 мм;
4. По СТО НОСТРОЙ 2.9.136-2013, толщина шва должна находиться в диапазоне от 0 до 5 мм.

Выводы: Существующие нормативы не предусматривают строгих ограничений по толщине кладочных швов. Для стандартных горизонтальных швов на растворе максимальная толщина составляет 15 мм. Увеличение толщины шва допустимо, но может приводить к снижению расчётных сопротивлений кладки сжатию. Уменьшение толщины не противоречит нормам. Горизонтальные швы для тонкошовной кладки (с использованием специализированных растворов) должны иметь толщину не более 3-5 мм (в зависимости от требований конкретного документа). Превышение указанного значения допустимо, однако это может исключить возможность увеличения расчётного сопротивления кладки сжатию.

Толщина кладочного шва не оказывает влияния на прочность кладки в ненесущих конструкциях…
