Виды и схемы стропильных систем для крыши дома технология

При проектировании зданий особое внимание уделяется кровле, поскольку она должна обеспечивать не только конструктивную надёжность и прочность, но и формировать эстетический облик сооружения. Кроме того, кровля может выполнять важные функциональные задачи в случае обустройства мансардных помещений. В данной статье рассматриваются наиболее распространенные схемы стропильных систем, применяемые в жилищном строительстве.

При проектировании кровельных конструкций необходимо учитывать ряд ключевых параметров для обеспечения надёжности здания, функциональности и эстетической привлекательности объекта...

Для создания эффективной защиты от атмосферных воздействий следует принимать во внимание следующие факторы:

• Ветровая нагрузка, включая характерные для региона направления и скорость воздушных потоков;
• Среднегодовые показатели количества осадков и расчетная толщина снежного покрова;
• Наличие эксплуатируемых помещений под кровлей (мансард или жилых чердаков);
• Характеристики выбранного кровельного материала.

Анализ данных факторов позволяет корректно рассчитать сечение стропил, определить последовательность их монтажа и установить оптимальный угол наклона скатов для обеспечения устойчивости конструкции к ветровым нагрузкам и эффективного отвода осадков.

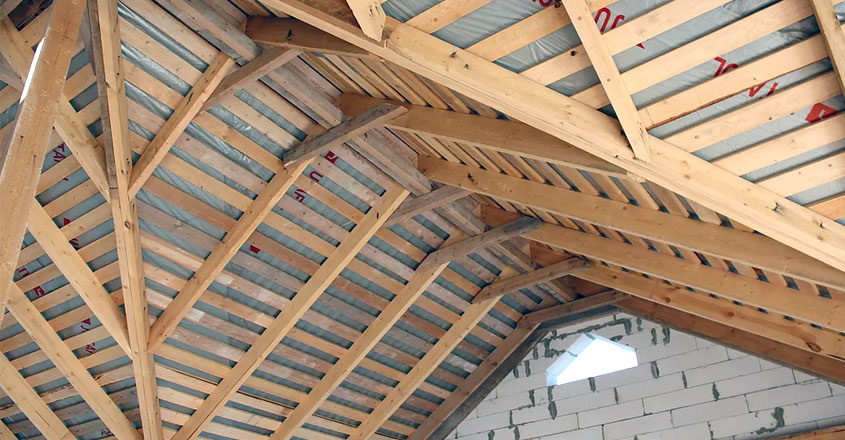

Состав конструкции стропильной системы

Вне зависимости от выбранного дизайна и угла наклона кровли, в структуре стропильной системы применяются следующие элементы:

• Стропильные ноги – несущие элементы, принимающие основную нагрузку и определяющие уклон крыши;
• Мауэрлат (или брус) – конструктивный элемент для фиксации стропил к стенам здания;
• Конёк – верхняя точка схождения скатов, обеспечивающая горизонтальную опору для системы стропильных конструкций;
• Обрешётка – тонкий реечный брус, устанавливаемый на стропила;
• Вспомогательные элементы (стойки, стяжки, прогоны, лежни и прочие детали) – предназначенные для обеспечения структурной целостности и повышенной прочности конструкции.

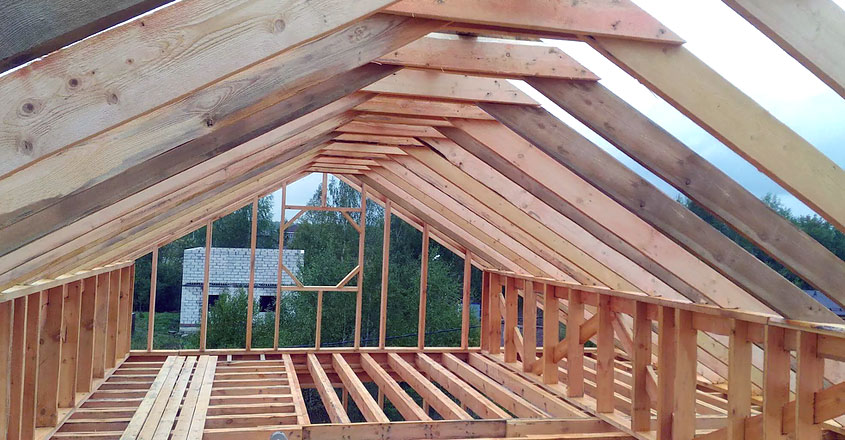

Особенности стропильной конструкции

При наличии двух- или четырехскатной кровли в её своде образуется чердачное пространство, пригодное для организации жилых помещений либо зон хранения. В подобных конструкциях параметры стропильной системы обеспечивают высокий конек и достаточный объем для размещения теплоизоляционного слоя, а также позволяют эксплуатировать чердак по бытовым или жилищным нуждам. В случае отсутствия необходимости в использовании чердачного пространства высота кровли проектируется таким образом, чтобы обеспечить размещение утеплителя и сохранение воздушной прослойки для обеспечения циркуляции воздуха и теплообмена.

Важным аспектом проектирования кровельных конструкций является определение угла наклона скатов, который устанавливается исходя из интенсивности ветровой нагрузки и объёма атмосферных осадков. На поверхностях с малым уклоном наблюдается замедленное стекание воды и скопление снега, что приводит к увеличению весовой нагрузки на конструкцию; в связи с этим необходимо минимизировать площади, подверженные задержке влаги. В случае возведения сложных кровельных систем наиболее уязвимыми зонами традиционно считаются стыки скатов.

Системы кровли

В строительных конструкциях наиболее часто применяются висячие и наклонные стропильные системы. Ниже представлено детальное описание каждой из них…

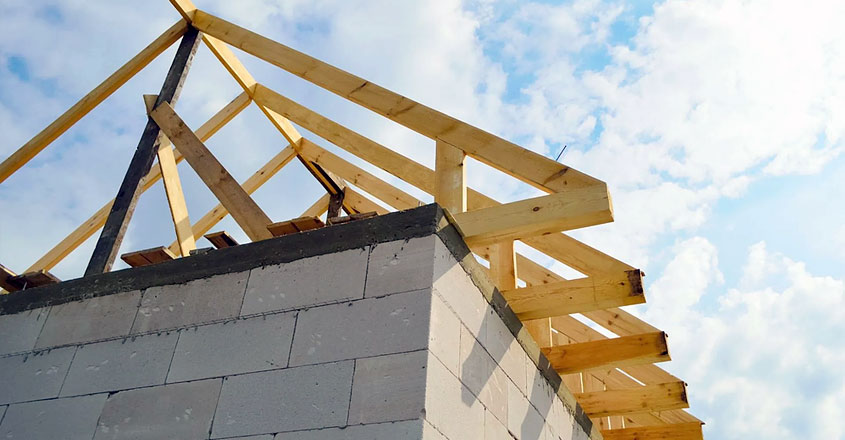

Наклонная

Данная конструкция предназначена для жилых зданий, в которых несущие функции выполняют как внешние ограждающие конструкции, так и внутренние перегородки.

Монтаж системы осуществляется несколькими методами:

• Фиксация стропил к коньковой опоре с последующим «врубанием» их нижней части в мауэрлат; дополнительное крепление нижнего узла обеспечивается посредством скоб или проволочных соединений.
• Подрезка верхней части стропильных конструкций под необходимым углом с фиксацией специализированными крепежными элементами и монтаж стропильных ног к мауэрлату.
• Соединение верхней части стропил с помощью замковой системы и горизонтально уложенной доски.

Технологический процесс установки включает нанесение гидроизоляционного слоя на стены и перегородки, последующую установку мауэрлата и монтаж стропильной системы.

Висячая система

Данный тип стропильной конструкции применяется для зданий без несущих внутренних перегородок. В такой схеме каркас кровли полностью опирается на внешние стены, создавая эффект «подвесной» конструкции; при этом для обеспечения необходимой жесткости используются различные распорки и ригели.

Монтаж системы начинается с установки мауэрлата, отдельные элементы которого могут быть предварительно собраны на земле перед последующей фиксацией к стенам. Соединение компонентов кровельной системы осуществляется посредством анкеров и металлических пластин. Для обеспечения способности несущих стен выдерживать расчетные нагрузки от кровли может потребоваться их дополнительное усиление, что является обязательным условием при расстоянии между стенами более 10 метров.

Виды кровли и стропильных систем

Ниже представлена дополнительная классификация кровельных и стропильных систем, предназначенная для выбора наиболее подходящего варианта решения…

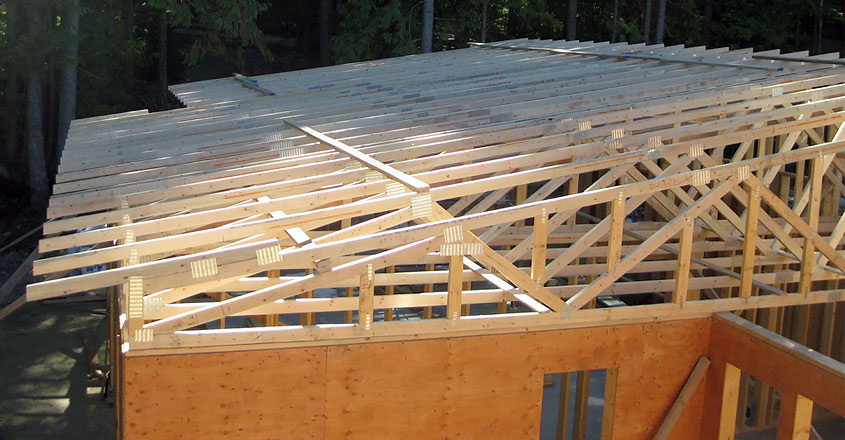

Односкатная

Данная конструкция представляет собой односкатную кровлю с опорой на несущие перегородки, что делает ее оптимальным решением для малогабаритных жилых или хозяйственных построек. Конструктивный состав включает в себя подкосы, опорные стойки, стропильные ноги, лежни и иные сопутствующие элементы. Длина стропил при данном типе проектирования определяется расстоянием между несущими стенами основания.

Угол наклона данной конструкции определяется видом используемого кровельного материала: например, для профнастила он составляет 200, в то время как для керамической или бетонной черепицы требуется уклон в 250 единиц. Данный тип кровли характеризуется минимальной стоимостью и простотой реализации, так как объём необходимых материалов при его возведении ниже по сравнению с другими конструктивными решениями.

Двускатная

Данный тип кровельного решения традиционно применяется для одно- и двухэтажных коттеджей. В одноэтажных постройках он обеспечивает возможность обустройства мансарды или использования чердачного пространства в жилых целях. Монтаж такой кровли осуществляется с применением наклонных или висячих стропильных систем, подробно описанных ранее. При возведении конструкции фронтон зачастую интегрируется в общую структуру стены, что способствует повышению её конструктивной прочности.

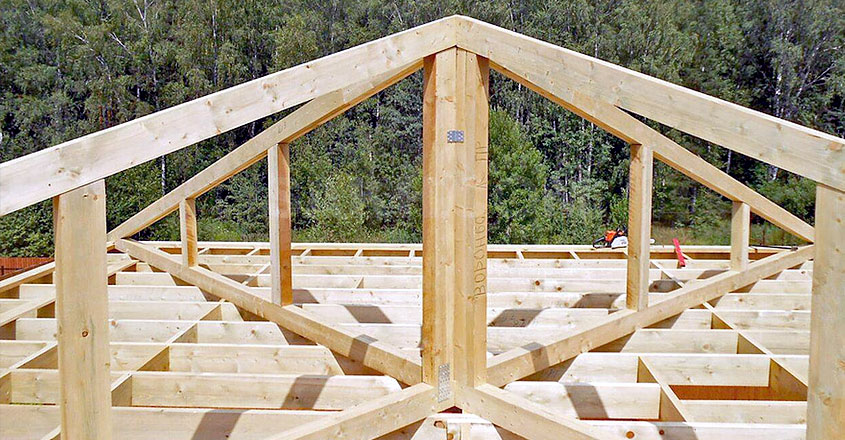

Вальмовая

Данный термин обозначает тип кровли с четырьмя скатами, соединенных под определенным углом. Конструкция опирается на несущие стены здания и позволяет организовать жилое пространство в виде чердака или мансарды. Тем не менее из-за конструктивных особенностей полезная площадь жилого помещения зачастую меньше по сравнению с вариантом двускатной крыши. В качестве кровельного материала для подобных сооружений преимущественно применяются рубероид или гибкая черепица.

Шатровая

Данная конструкция представляет собой четырехскатную кровлю, образованную четырьмя равнобедренными треугольниками, сходящимися в центральной точке. В ряде случаев количество скатов такой конструкции может достигать шести. Несмотря на то, что обустройство шатровой крыши является более трудоемким и дорогостоящим процессом по сравнению с альтернативными типами кровельных конструкций, она характеризуется повышенной прочностью и способностью выдерживать значительные нагрузки.

Ломаная

Данный термин относится к конструкциям кровли со сложной геометрией и декоративными элементами, такими как наличие мансардных помещений или эркерных выступов. Здания с подобными архитектурными решениями отличаются уникальным дизайном, однако их возведение требует повышенного расхода кровельных материалов и более трудоемких монтажных работ. Дополнительными статьями расходов при строительстве таких конструкций являются затраты на теплоизоляцию мансарды в случае планирования её использования в качестве жилого пространства.

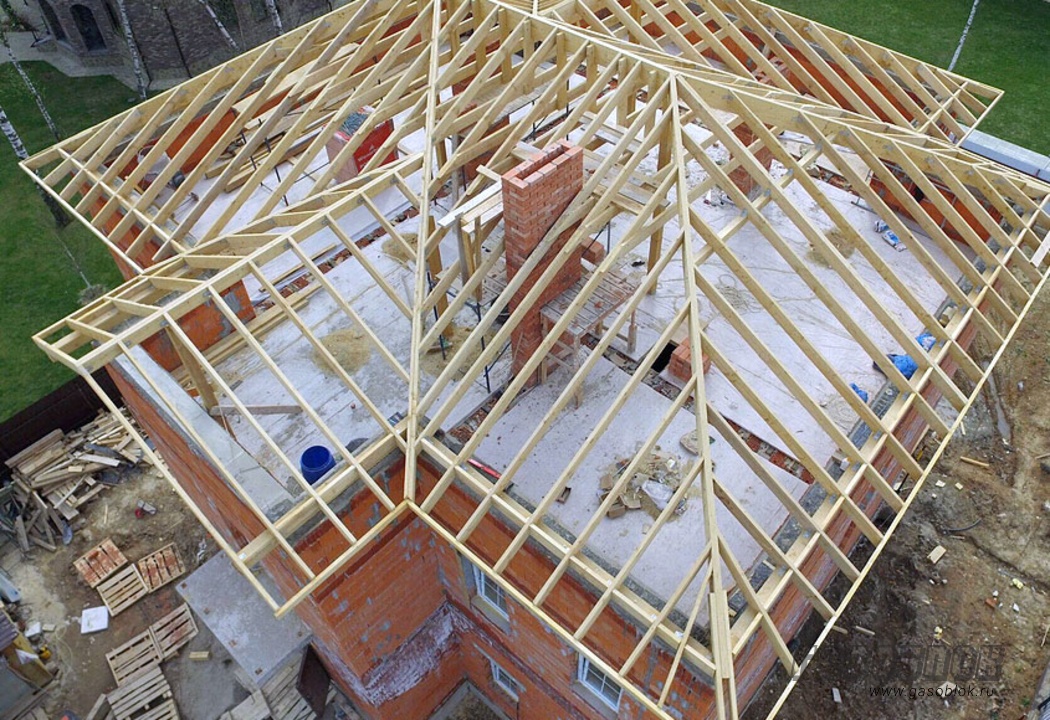

Многоскатная

Данный тип конструкции позволяет интегрировать несколько видов кровельных систем одновременно, что делает ее наиболее подходящей для зданий Т-образной или Г-образной формы. Ввиду сложности системы кровли подобных объектов, она подразделяется на секции, для каждой из которых применяется оптимальная стропильная схема. Ключевыми этапами монтажа являются определение основных и вспомогательных систем, расчет нагрузок на стропила и выбор наиболее подходящих кровельных материалов.

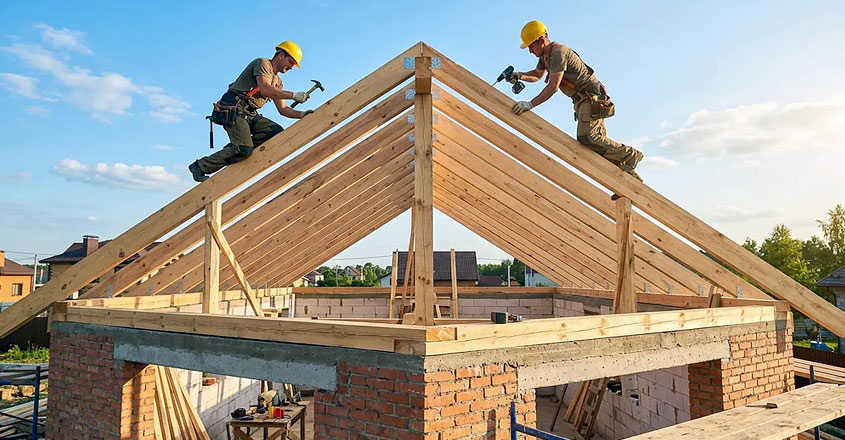

Какую кровельную систему выбрать?

Выбор системы кровли является ответственной задачей, требующей учёта множества факторов...

При проектировании необходимо учитывать следующие параметры:

• Функциональное назначение подкровельного пространства (эксплуатация в качестве жилой мансарды или чердачного помещения);
• Целесообразность выбора наклонной или висячей системы перекрытия;
• Количество секторов и общая конфигурация конструкции;
• Расчётные нагрузки от ветра и атмосферных осадков, а также ориентация строения относительно розы ветров;
• Предусмотренный бюджет на проведение строительных работ.

В качестве практического метода оценки рекомендуется изучить объекты недвижимости в данном районе, возведенные за последние 5-10 лет. Если данные конструкции демонстрируют устойчивость к внешним воздействиям, целесообразно рассмотреть один из наиболее востребованных и проверенных вариантов решения.
