Расчёт опалубки для ленточного фундамента дома технология

К качеству подготовки опалубки предъявляются повышенные требования, поскольку точность её геометрии и качество стыковки составных частей влияют не только на эстетику готового фундамента, но и на его надёжность и срок службы. Разберём, каким образом можно самостоятельно выполнить вычисления материалов для опалубки фундамента…

По используемому сырью опалубочные конструкции делят на стальные, полимерные, древесные и смешанные. Большинство таких систем являются инвентарными, то есть рассчитанными на многократное применение. Разовые варианты обычно сооружают из пиломатериалов или древесных плит. Также к этой группе причисляют несъёмные типы – элементы из прессованного пескобетона либо бетона с облегчёнными заполнителями. Для создания ленточных оснований нередко применяют короба из вспененного полистирола, которые монтируются подобно конструктору.

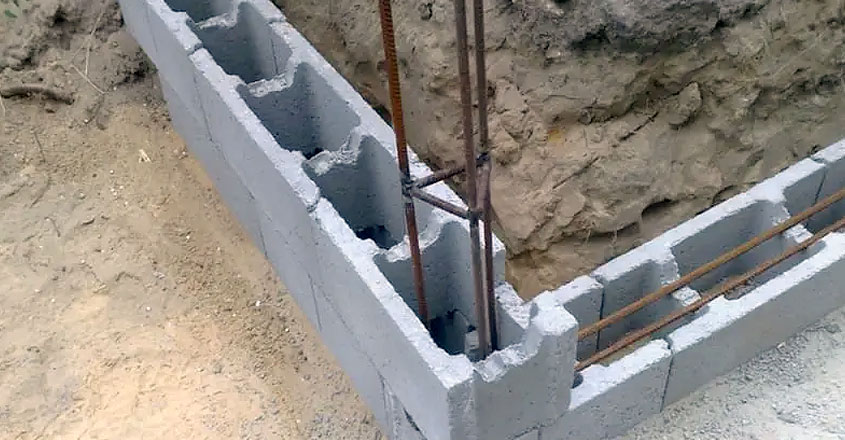

Когда монолитная конструкция возводится с использованием пустотелых блоков фиксированных габаритов, рассчитать опалубку не составляет труда: достаточно разделить суммарную протяжённость стен на длину отдельного блока. Существенно сложнее выяснить необходимое количество материалов, если щитовая опалубка собирается из отдельных досок и брусьев.

Как рассчитать опалубку для фундамента дома

В процессе возведения объекта монтажникам не нужно ничего изобретать самостоятельно, включая подбор калькулятора для опалубки под основание. Все данные уже заложены в проектную документацию: там присутствуют схема и сечение опалубки, а также способы фиксации составляющих. На крупных строительных площадках принято использовать многоразовые опалубочные системы, тогда как одноразовые конструкции применяются лишь при возведении малоэтажных зданий, чаще всего без официального проекта.

Форма опалубки может сильно варьироваться – это определяется типом фундамента и геометрией здания. К примеру, для создания плиты достаточно одного контура, а для ленты или ростверка понадобятся два ряда щитов. Однако технология их сборки и закрепления в грунте одинакова, и если вы её освоили, то справитесь с опалубкой любой конфигурации без особых усилий.

Разберём процесс расчёта на примере ленточного фундамента:

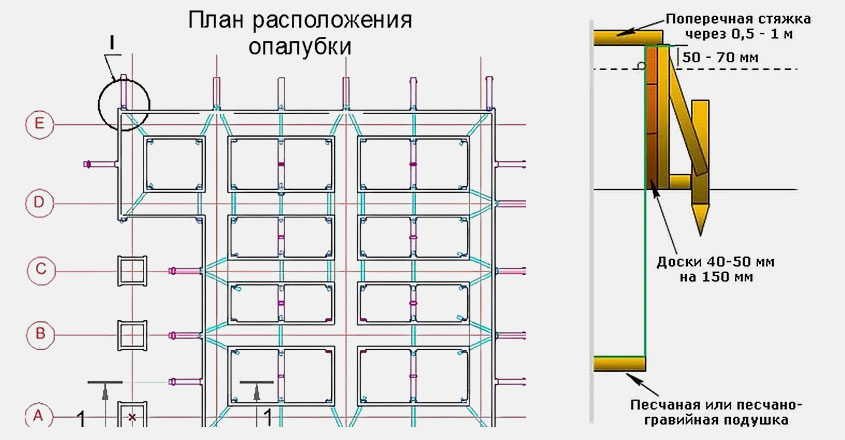

• Чтобы рассчитать опалубку, нужно опираться на чертежи фундамента – план и разрез, где указаны длины всех сторон и глубина. Если проекта нет, такой чертёж придётся составить вручную.
• Для общей длины ленты суммируйте все пролёты стен, требующих опоры. При расчёте материалов умножьте длину на два, так как лента формируется двумя контурами.
• Ширина ленты определяется материалом стен и их толщиной. Минимально – 300 мм для деревянного сруба или каркасника. Для каменной кладки ленту заливают на 100 мм шире стены, а её ось должна проходить по центру опалубки.
• С высотой возможны нюансы. Полная высота ленты учитывается не всегда. При плотном и качественном грунте опалубкой могут служить стенки траншеи – тогда щиты ставят только в наземной части, до уровня цоколя.

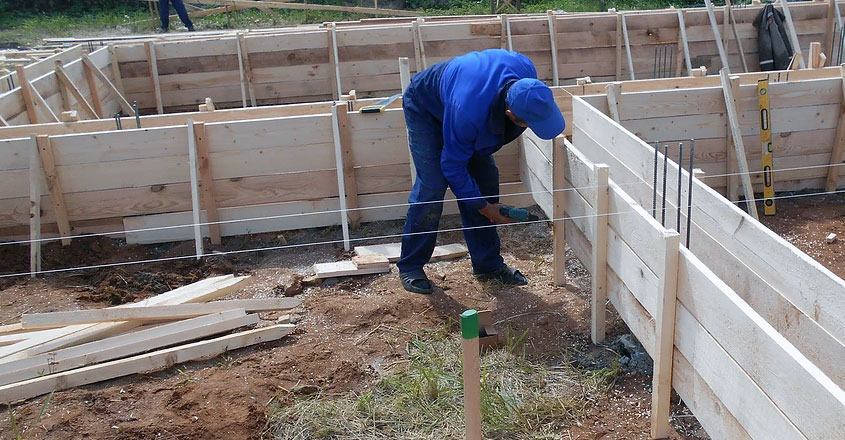

• Выбираем размеры пиломатериала для щитов. Например, обрезная доска 150×40 мм и бруски 50×50 мм для стяжек и упоров. Щиты монтируются лишь в надземной зоне, их высота – 450 мм, т.е. три доски.

Расчёт для ленточного фундамента своими руками

Предположим, основание здания имеет габариты 9 на 10 метров, и внутри нет несущих перегородок. Тогда протяжённость одного витка армирующего контура равна 38 метрам, а двух – 76 метров. Если высота опалубочного щита составляет 0,45 метра, а доска имеет толщину 0,04 метра, то на изготовление всех щитов потребуется примерно 1,37 кубического метра пиломатериала. Не стоит забывать о добавке 10 процентов на обрезку – итого получаем 1,5 кубометра. Чтобы узнать число досок, нужно вычислить объём одной и разделить на него суммарную кубатуру. Одна доска имеет размеры 0,04×0,15×6 метров, что даёт 0,036 кубометра. Делим 1,5 на 0,036 и получаем 42 штуки.

Далее определяем объём брусков, используемых для скрепления досок в щиты, установки распорок, подкосов и упорных колышков. Разберём расчёт на примере распорок. Если ширина ленты равна 0,3 метра, то длина одной распорки составит 0,4 метра. При шаге установки 0,8 метра получаем 76 делим на 0,8 – это 95 штук. Умножаем 95 на 0,4, выходит 380 метров общей длины. Затем умножаем на площадь сечения бруска (0,05×0,05), получаем 0,95 кубометра. Один брусок занимает 0,015 кубометра. Разделив 0,95 на 0,015, находим, что нужно 64 бруска.

Подобным образом считаются и другие крепёжные элементы опалубки. Если они сделаны из одинакового материала, их объёмы просто складываются…
