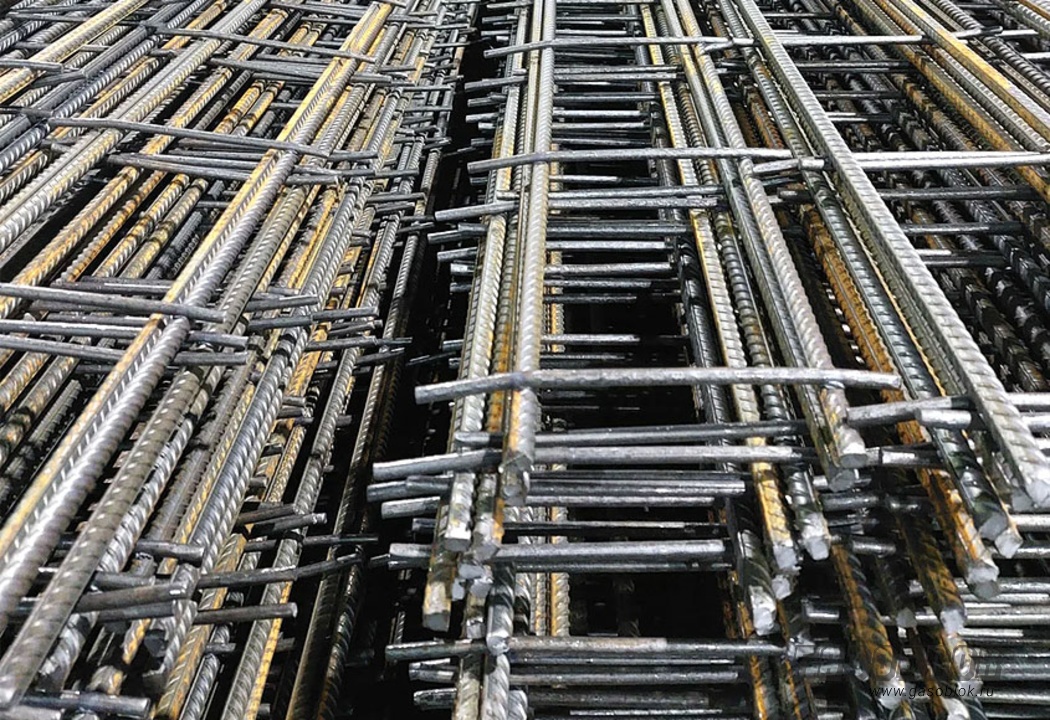

Арматурный каркас представляет собой несущую основу любой железобетонной конструкции, определяющую её прочностные характеристики и эксплуатационный ресурс. Классификация арматурных конструкций базируется на их геометрической форме, технологии производства и функциональном назначении: для фундаментов, колонн, балок и перекрытий применяются специализированные инженерные решения. Учитывая высокую способность бетона сопротивляться сжимающим нагрузкам при низкой устойчивости к растяжению и изгибу, использование металлического каркаса становится необходимым условием. Арматура компенсирует растягивающие, изгибающие и крутящие усилия, гарантируя структурную целостность объекта в условиях различных эксплуатационных воздействий.
Арматурный каркас для разных фундаментов
Фундамент является наиболее нагруженным конструктивным элементом здания, в связи с чем к его армированию предъявляются повышенные требования. Конструктивные решения арматурного каркаса определяются типом основания: ленточные, плитные и свайные фундаменты требуют различных параметров геометрии, диаметра стержней и шага армирования...

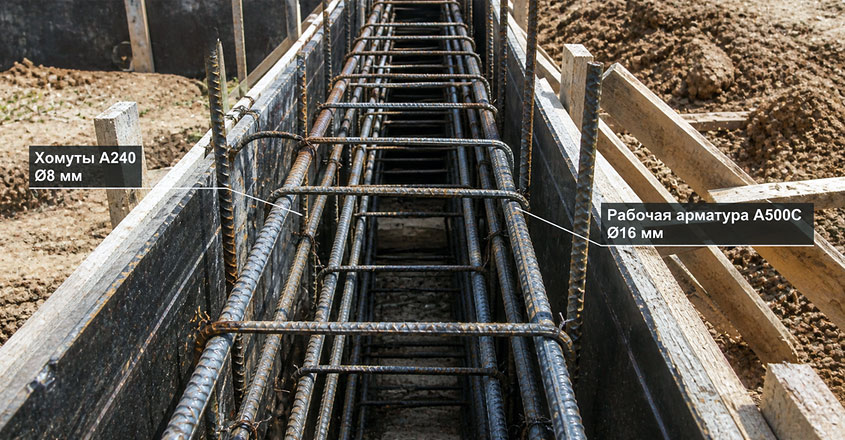

Каркас ленточного фундамента представляет собой пространственную конструкцию прямоугольного сечения, соответствующую контуру несущих стен здания. Данная конструкция включает в себя два горизонтальных пояса из рабочей арматуры диаметром 12-16 мм и поперечных хомутов с шагом установки 200-300 мм. Каркас предназначен для восприятия изгибающих и растягивающих усилий, возникающих вследствие неравномерной осадки грунта. При устройстве горизонтальных поясов целесообразно использовать сетки с ячейкой 200х200 мм, что обеспечивает равномерное распределение стержней и оптимизирует процесс монтажных работ.

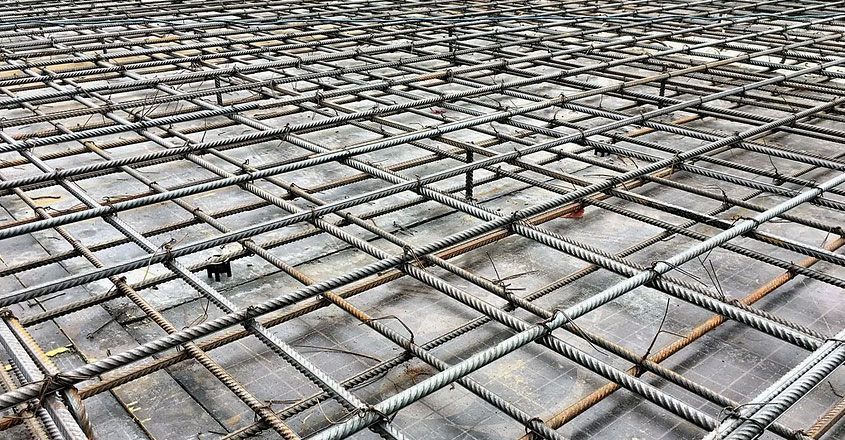

Конструкция каркаса плитного фундамента (плиты-плоскости) состоит из двух уровней армирования, расположенных по всей площади основания. Верхняя и нижняя сетки связываются между собой посредством вертикальных шпилек или хомутов. Рабочие стержни обычно имеют диаметр от 12 до 16 мм с шагом расположения 150-200 мм в обоих направлениях. Данный тип фундамента целесообразно применять на слабых и неоднородных грунтах, требующих равномерного распределения нагрузки.
Согласно требованиям СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений», минимальная толщина защитного слоя бетона для арматуры фундаментов, находящихся в контакте с грунтом, должна составлять не менее 40 мм при отсутствии подбетонки и не менее 35 мм при наличии подготовительного слоя.
Конструктивное решение каркаса свайного фундамента принципиально отличается от ленточного и плитного типов, представляя собой цилиндрическую пространственную структуру, соответствующую круглому или квадратному сечению сваи. Продольные стержни (в количестве 3-6 единиц диаметром 12-20 мм) фиксируются спиральными или кольцевыми хомутами с шагом от 100 до 300 мм. В верхней части сваи шаг армирования сокращается в связи с концентрацией максимальных поперечных усилий, возникающих в процессе забивки или при воздействии горизонтальных нагрузок.
Каркас для колонн и вертикальных элементов
Несмотря на то, что основные нагрузки на колонны и пилоны направлены преимущественно на сжатие, воздействие сейсмических колебаний, эксцентричных нагрузок и ветрового давления вызывает в них значительные изгибающие моменты и поперечные усилия. В связи с этим каркас колонны представляет собой не просто совокупность продольных стержней, а жесткую пространственную систему с строго регламентированным поперечным армированием.

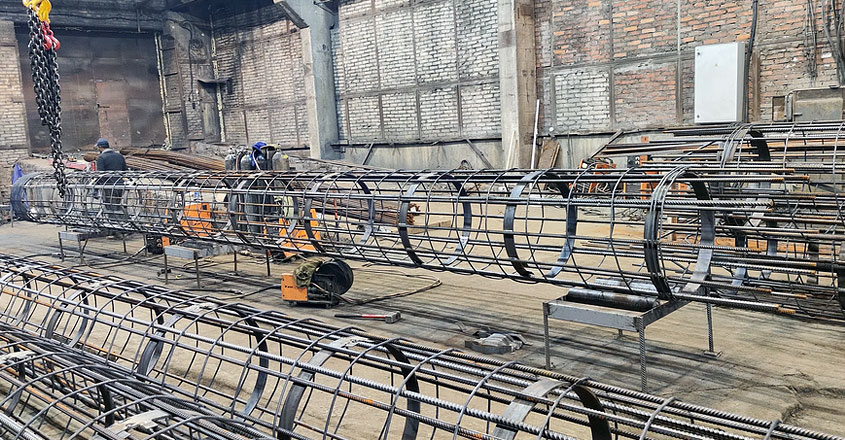

Продольные рабочие стержни каркаса колонны размещаются по периметру поперечного сечения для восприятия осевых усилий. В зависимости от формы сечения количество данных элементов составляет не менее четырех для квадратных и прямоугольных конструкций и не менее шести для круглых. Диаметр рабочей арматуры варьируется в пределах 16-32 мм, исходя из величины расчетной нагрузки. При монтаже каркасов вертикальных конструкций на смежных этажах широко применяются строительные сетки для формирования горизонтальных перевязочных поясов и обеспечения проектной жесткости в зонах стыковки элементов.
Поперечное армирование колонны, представленное хомутами, выполняет три основные функции: обеспечивает фиксацию продольных стержней в проектном положении, предотвращает их потерю устойчивости вследствие изгиба и воспринимает поперечные усилия. В средней зоне колонны шаг установки хомутов не должен превышать 400 мм или 15 диаметров продольного стержня; в зонах примыкания к перекрытиям указанный шаг сокращается вдвое, составляя от 100 до 150 мм. В соответствии с положениями СП 63.13330.2018, в колоннах с поперечным сечением, превышающим 400×400 мм, требуется устройство дополнительных промежуточных хомутов или шпилек для охвата угловых и промежуточных продольных стержней. Данная норма является обязательной для обеспечения предотвращения местной потери устойчивости арматуры.
Каркас для балок, перекрытий и ригелей
Работа балок и ригелей на изгиб определяет основополагающий принцип их армирования. В зоне растяжения (нижняя часть при пролетном изгибе) размещается основная рабочая арматура, предназначенная для восприятия растягивающих усилий, в то время как в зоне сжатия (верхней части) устанавливается конструктивная или расчетная арматура меньшего диаметра. Поперечные хомуты обеспечивают связку обеих зон и отвечают за восприятие поперечных сил, которые достигают критических значений в зонах опирания.

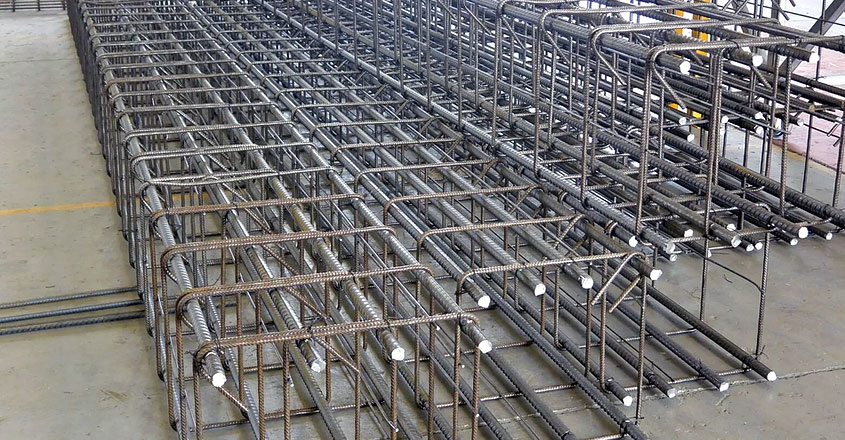

Каркас балки представляет собой пространственную конструкцию прямоугольного сечения. В пределах пролета нижнее рабочее армирование выполняется стержнями диаметром 16-25 мм, а верхнее монтажное 10-14 мм. Шаг установки хомутов в зонах опирания составляет 100-150 мм, в полевой зоне 200-300 мм. Ригель конструктивно идентичен балке, однако отличается тем, что он опирается на колонны и интегрирован в рамную систему здания для восприятия нагрузок от примыкающих перекрытий. При армировании горизонтальных конструкций и монолитных плит целесообразно применять сетки с ячейкой 150х150 мм, так как данный стандартный шаг соответствует расчетным требованиям для большинства жилых и общественных объектов.
Конструкция каркаса монолитного перекрытия обычно представляет собой двойную плоскую сетку, состоящую из верхней и нижней зон армирования, соединенных вертикальными шпильками. Диаметр рабочих стержней варьируется в пределах 8-14 мм при шаге расположения 150-200 мм по обеим осям. В зонах опирания верхнее армирование усиливается дополнительными стержнями («утками») для обеспечения восприятия опорного момента.
В соответствии с требованиями СП 63.13330.2018, при проектировании балок высотой более 700 мм обязательным является устройство боковой арматуры по граням с шагом не более 400 мм. Данная мера необходима для предотвращения образования вертикальных трещин в средней части высоты элемента, возникающих вследствие усадки бетона и температурных воздействий.
Классы арматуры и нормативы ГОСТ для каркасов
Выбор класса арматуры обусловлен расчетными параметрами и нормативными требованиями, а не субъективными предпочтениями. В Российской Федерации классификация стальной арматуры регламентируется стандартами ГОСТ 5781-82 (для горячекатаной продукции) и ГОСТ Р 52544-2006 (для классов А500С и А240). Определяемый класс устанавливает предел текучести стали, допустимые нагрузки и важные характеристики свариваемости материала.
В современном российском строительстве монолитных конструкций наиболее востребованным материалом является арматура класса А500С, характеризующаяся оптимальным сочетанием высокой прочности, пластичности и свариваемости. При возведении систем опалубки для подобных объектов часто применяется профилированный лист в качестве несъемной опалубки перекрытий, что позволяет существенно оптимизировать трудозатраты и сократить расход бетонного раствора.
