Монтаж проводки в частном доме из газобетона технология

Электропроводка представляет собой совокупность кабелей, по которым осуществляется подача электроэнергии к потребителям, а также включает в себя разнообразное электрооборудование, крепежные элементы и защитные устройства. От качества организации электропроводки зависит не только уровень комфорта проживающих, но и общая пожарная безопасность. Таким образом, при проектировании и монтаже электрической системы в доме из газобетона необходимо подходить к задаче ответственно и всесторонне.

Распаячные коробки в доме из газобетона

Распределительные коробки являются ключевым компонентом электропроводки. Это устройства, предназначенные для размещения кабелей, выполнения их соединений и разводки. По сути, они служат точками ветвления силовых линий, от которых отходят кабели к приборам, выключателям и розеткам.

В газобетонном доме распаячные коробки выполняют следующие функции:

• Обеспечение равномерного распределения нагрузки от всех энергопотребителей;
• Предоставление возможности подключения дополнительных потребителей в будущем;
• Обеспечение условий для последующего ремонта и модернизации электрической сети дома.

По характеру размещения распаячные коробки подразделяются на две категории:

• Встроенные – является более предпочтительным и удобным решением, поскольку газобетон легко поддаётся штроблению, что значительно упрощает создание ниши для коробки;
• Накладные – крепятся к стене посредством дюбелей или саморезов, что снижает эстетическую привлекательность и удобство использования. Данный метод рекомендуется применять при необходимости монтажа дополнительных коробов в уже функционирующем здании из газоблока, когда штробление стен нежелательно.

Что касается материала, распаячные коробки могут быть выполнены из металла или пластика. Для бытовых нужд достаточным будет пластиковый короб с классом пылевлагозащиты IP 54–56.

Схема электропроводки в доме из газобетона

Разработка схемы электропроводки требует не только обеспечения удобства, но и строгого соответствия действующим нормативным документам, а именно СП 76.13330.2016 и СНиП 31-110-2003. При проектировании трасс электропроводки в зданиях из газобетонных блоков необходимо соблюдать следующие ключевые требования:

• Кабели и провода должны быть уложены строго перпендикулярно плоскостям (вертикально или горизонтально). Запрещается прокладка кабелей под углом или выполнение плавных изгибов; изгиб возможен исключительно под углом 90 градусов. Прямолинейное расположение проводов значительно упрощает последующие ремонтные работы.
• Минимальное расстояние от выключателей, розеток и иных электроустановочных элементов до дверных и оконных проёмов должно составлять не менее 0,2 метра, а от уровня пола – не менее 0,8 метра, а от газовых магистралей – не менее 0,5 метра.
• Для подключения мощных бытовых приборов, включая стиральные машины, водонагреватели, газовые и электрические котлы, насосы, а также кондиционеры, должно быть предусмотрено устройство отдельных электроконтуров.

Схемы электропроводки для частных домов разрабатываются по унифицированному принципу, различаясь исключительно количеством предусмотренных розеток, выключателей и электрических контуров. На данной схеме должны быть зафиксированы точные места размещения всех энергопотребителей: как мощных, так и маломощных бытовых приборов, светильников, розеток и выключателей. На основании схемы возможно определение необходимого количества автоматических выключателей, распределительных щитов, УЗО, а также расчет требуемого метража кабельной продукции.

В случае одноэтажного дома из газобетона может быть предусмотрен один электрощит. Для двух- и трехэтажных коттеджей рекомендуется монтировать отдельные электрощиты для каждого этажа. При наличии резервного источника электропитания, такого как генератор, оптимальным местом размещения щита будет техническое помещение или гараж, где также устанавливаются входной рубильник, стабилизаторы напряжения и электросчетчики. Если в жилом помещении планируется установка мощного оборудования, требующего отдельного контура, наряду с множеством мелких потребителей (например, на кухне), необходимо предусмотреть распределительный короб на входе. В случае, если короб обслуживает несколько жилых комнат, его расположение может быть централизованным.

При составлении схемы электропроводки для дома из газобетона с трехфазным напряжением следует обязательно учитывать все пристройки. Банные помещения, гаражи и беседки также подлежат освещению и должны быть заложены в расчёт мощности и при выборе сечения электрических проводов.

Монтаж электропроводки в доме из газобетона

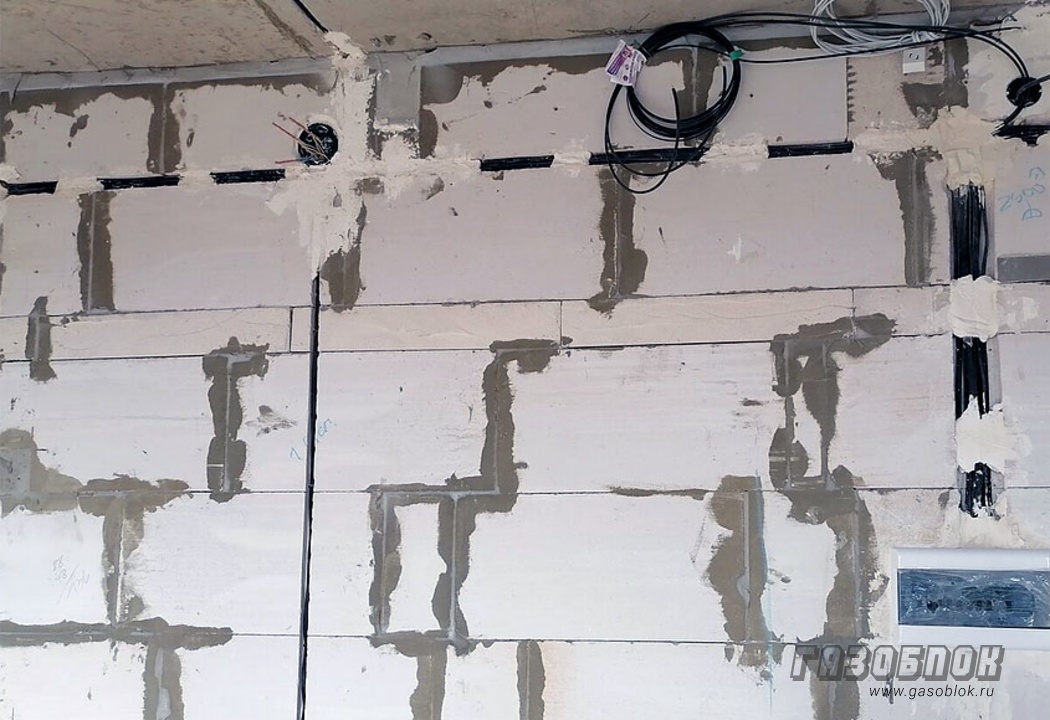

Процесс монтажа электропроводки в газобетонных конструкциях начинается с создания штроб – углублений, предназначенных для размещения кабельных коробов, подрозетников и самих проводов. Для обеспечения эстетически ровных и качественных штроб настоятельно рекомендуется применение специализированного штробореза. Хотя теоретически возможно использование перфоратора, такой метод реализации всей системы электропроводки в жилом помещении является крайне трудоёмким и ресурсоёмким из-за необходимости приобретения многочисленных сверл и образования значительного количества пыли. Следовательно, даже маломощный или ручной штроборез обеспечит значительно более качественный результат. До начала работ по штроблению необходимо провести тщательную разметку как на стенах, так и на полу, что позволит избежать отклонений и гарантировать строгое соблюдение горизонтальной или вертикальной ориентации. Требуемая глубина штробы составляет от двух до трех сантиметров.

Вопрос об использовании защитных гофр для кабелей внутри газобетона решается следующим образом: пластиковая гофра предназначена для дополнительной защиты кабеля от механических повреждений. Поскольку прокладка проводов осуществляется в пределах газоблока, где не ожидается воздействие интенсивных нагрузок на поверхность стены, использование гофры в данном случае является излишним. Однако электрокабель, проложенный по напольному покрытию, рекомендуется заключить в гофрированную трубу. Укладка кабеля в штробы производится с последующим креплением с использованием дюбель-хомутов, алюминиевых закладных элементов или алебастрового раствора. По завершении укладки кабеля штробы должны быть заделаны соответствующим цементно-песчаным или гипсовым раствором.

Электропроводка в доме из газобетона своими руками

Организация проводки в доме из газобетона является выполнимой задачей, и большая часть работ может быть осуществлена самостоятельно. Процесс должен основываться на предоставленной схеме, которая определяет расположение всех компонентов электросети.

Во-первых, необходимо провести разметку будущих трасс проводки. С использованием строительного уровня и рулетки на поверхности газобетона маркируются места предполагаемой установки подрозетников, распределительных коробов, мощного электрооборудования и осветительных приборов.

Далее следует этап штробления газоблочных стен. С помощью штробореза, зубила и молотка формируются пазы согласно проведенным отметкам. Вырезаются углубления для розеток и ниши для монтажа коробов. Все сформированные штробы и ниши должны быть тщательно очищены от пыли.

Для монтажных работ потребуется набор специализированных инструментов, включая пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер и стриппер. Электрические магистрали прокладываются от главного щита к конечным потребителям. При прокладке кабелей следует предусматривать выходы в распределительные коробки с запасом в 0,2 метра на каждую. Коробки монтируются в подготовленные ниши и фиксируются с помощью дюбелей или гипсового раствора. Завершающим этапом является подключение розеточных групп и выключателей, а также оснащение электрощита автоматическими выключателями и УЗО.
