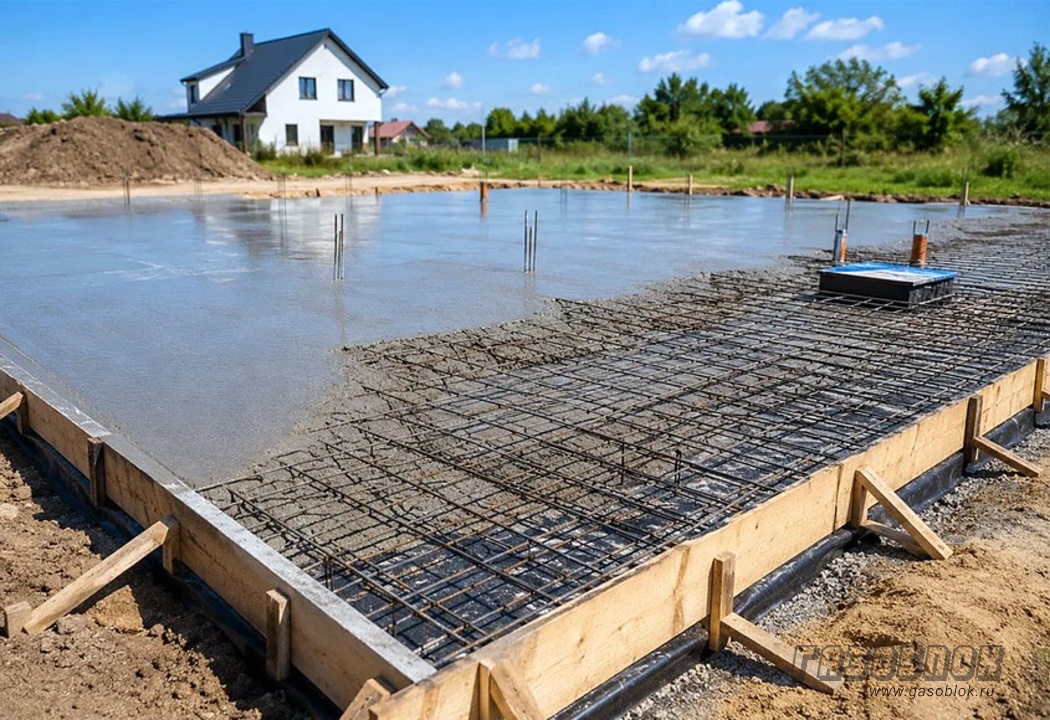

Какой марки бетон нужен для фундаментной плиты технология

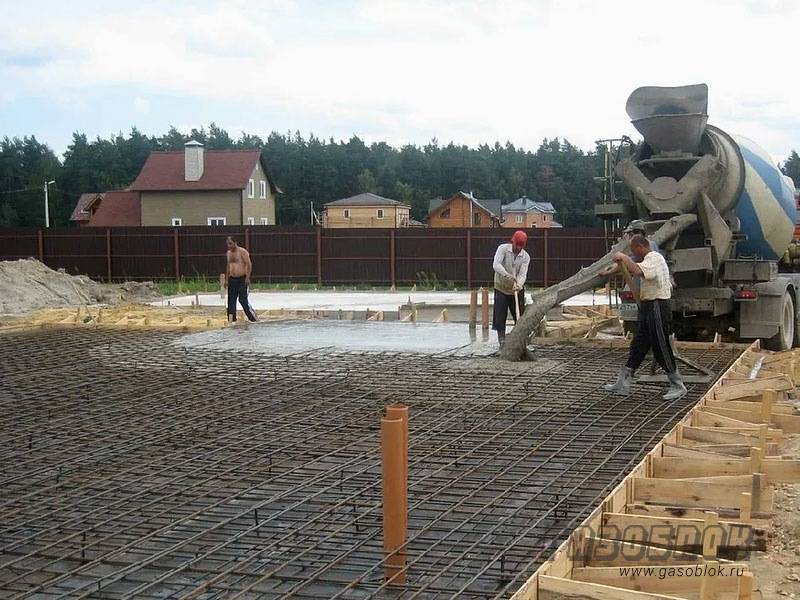

Среди всех существующих видов фундаментов наиболее универсальным является плитный тип конструкции. В промышленном строительстве такие основания могут возводиться из сборных элементов заводского производства, в то время как в гражданском и малоэтажном строительстве данная конструкция традиционно выполняется монолитом. Популярность данного решения обусловлена значительной площадью опоры, что обеспечивает оптимальное распределение нагрузок на грунт; кроме того, плитный фундамент пригоден для эксплуатации практически на любых типах оснований и исключает необходимость подготовки чернового пола. Ниже представлен анализ требований к характеристикам бетона, используемого при возведении плитного фундамента.

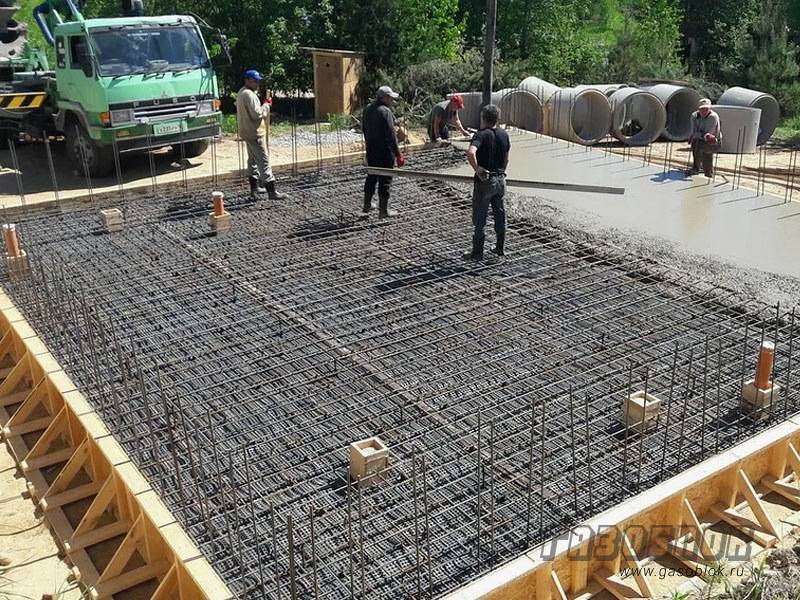

Плитным фундаментом определяется сплошная железобетонная конструкция под всем зданием или его частью, предназначенная для передачи сосредоточенных нагрузок на основание при одновременном их снижении и равномерном распределении. В соответствии с действующими нормами, данное решение применимо для строительства в условиях второй и третьей категорий сложности. К таким условиям относятся основания, характеризующиеся наличием до четырех горизонтальных или наклонных слоев грунта с различными физико-механическими свойствами, а также наличием подземных вод и распространенных техногенных или геологических процессов. Таким образом, использование сплошного фундамента обеспечивает надлежащую эксплуатационную надежность как на неоднородных и просадочных грунтах, так и в условиях повышенной влажности.

К конструктивным особенностям данного решения относятся следующие преимущества и функциональные возможности:

• Возможность возведения сооружения на значительной глубине при необходимости устройства цокольного этажа;
• Поверхностное заложение основания, позволяющее минимизировать объемы земляных работ;
• Наличие подготовленного основания пола с возможностью интеграции в него систем подогрева;
• Снижение расхода материалов на сборку благодаря малой площади требуемой опалубки;
• Формирование периметра плиты с использованием элементов несъемной опалубки из пенополистирола, обеспечивающей одновременное утепление всей поверхности;
• Возможность комбинирования с ленточным фундаментом для обеспечения жесткости конструкции либо со сваями при строительстве на сложном рельефе или в заболоченных зонах;
• Применимость ступенчатого проектирования для объектов, расположенных на склонах;

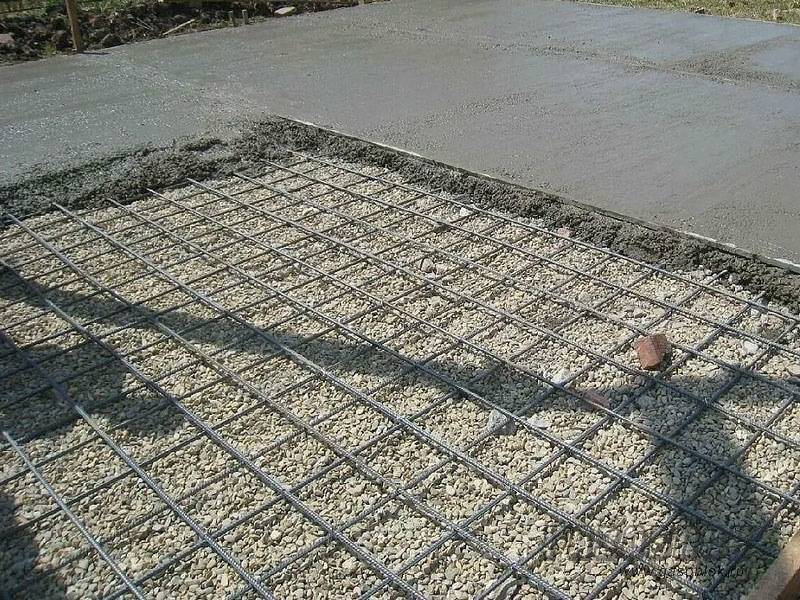

• Оптимизация толщины плиты путем увеличения армирования в наиболее нагруженных зонах;
• Высокие показатели проустойчивости и надежности, обеспечивающие длительный срок эксплуатации;
• Идеальная совместимость со стенами из низкоплотных каменных материалов (газобетона или керамоблока), чувствительных к неравномерным осадкам.

Недостатком данного решения является значительная материалоемкость, что обуславливает повышение стоимости изделия; однако этот фактор полностью нивелируется широким спектром преимуществ.

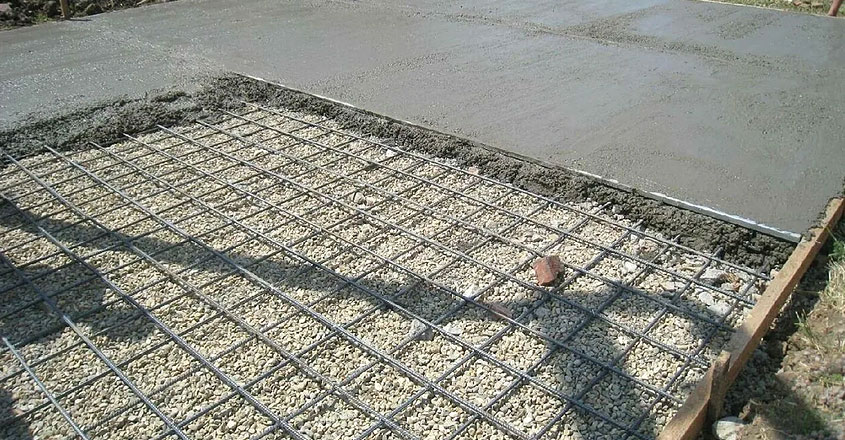

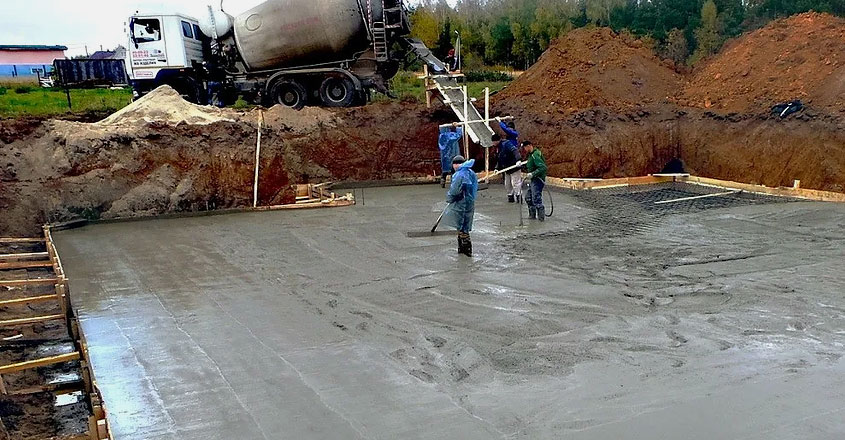

Классификация и марки бетонов

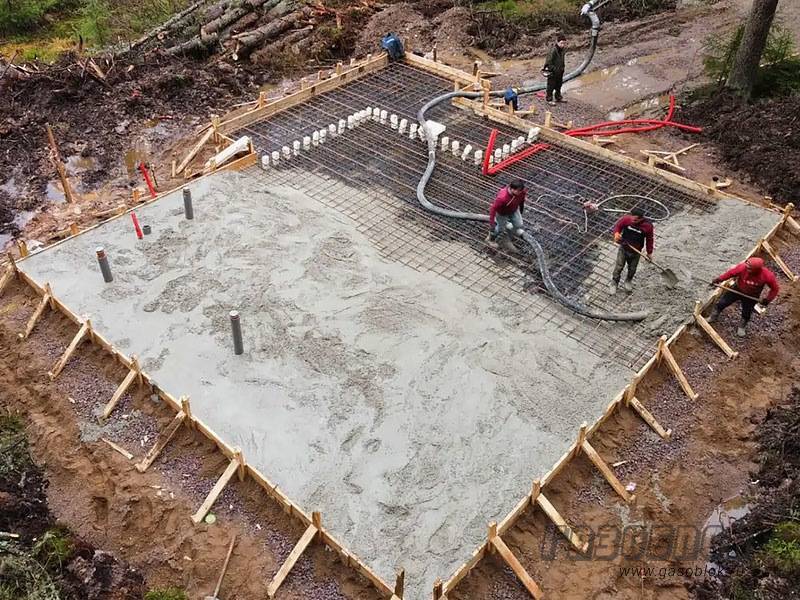

Свод правил (52*103 от 2007 г.) устанавливает нормативные требования к возведению монолитных конструкций. Согласно пункту 7.10 данного документа, для фундаментной плиты определены следующие минимальные технические характеристики: класс бетона по прочности на сжатие не ниже В20, показатель водонепроницаемости не менее W6 и минимальный процент армирования – 0,3%. Рекомендуемая толщина плит составляет от 50 до 200 мм, при этом окончательные параметры устанавливаются исходя из результатов инженерных расчетов и экономической целесообразности. Указанные нормы фиксируют предельно допустимые значения параметров бетона, в то время как выбор конкретных характеристик осуществляется на основе анализа климатических условий и особенностей участка строительства.

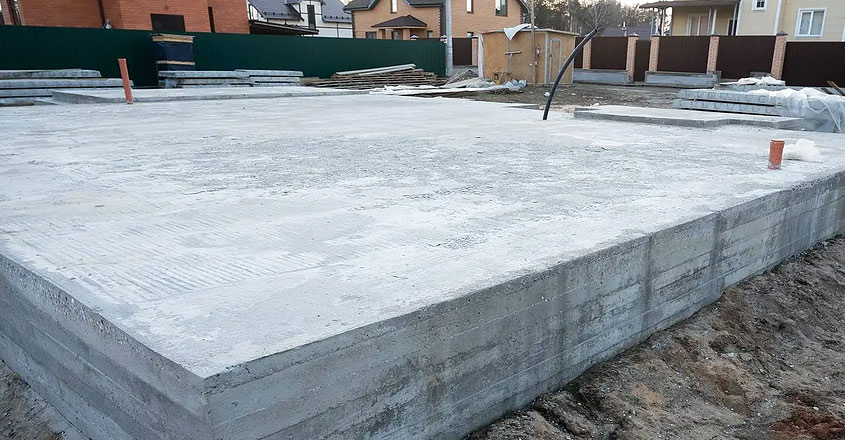

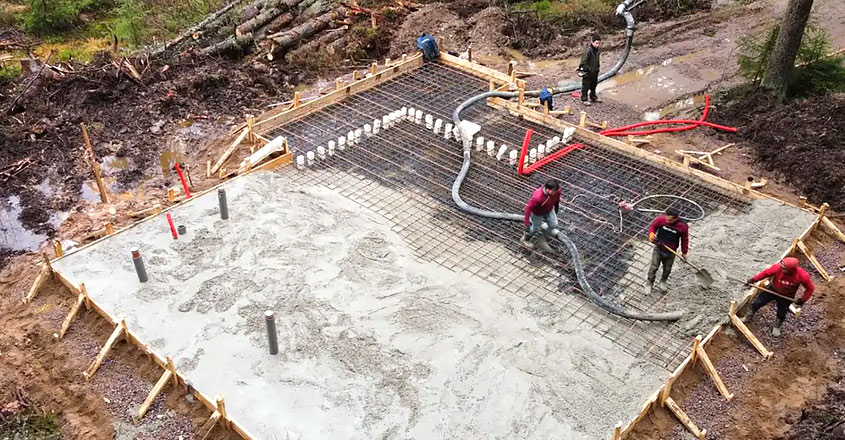

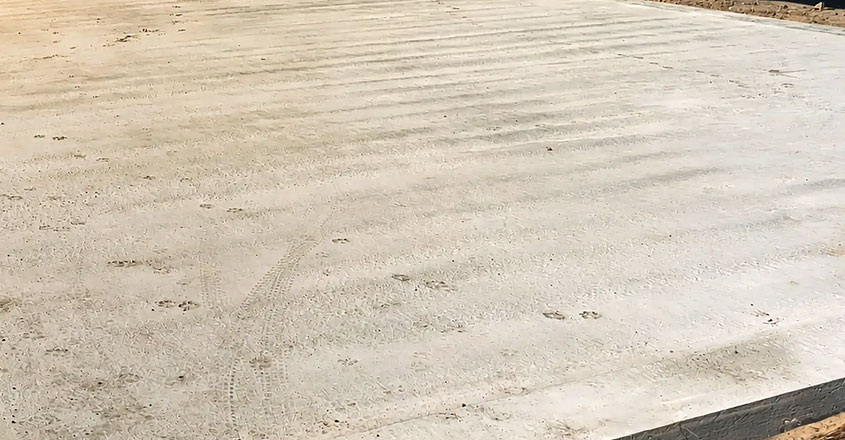

Как выбрать бетон для плиты по прочности

Марки прочности всех видов каменных материалов, включая твердые составы и растворы, обозначаются буквой «М» с последующим двух-, трех- или четырехзначным индексом (например, М50-М1000). Данный индекс указывает на предельную нагрузку на сжатие в кгс/см², которую способен выдержать образец. Конкретный показатель определяется марками прочности вяжущего вещества и заполнителя, а также их пропорциональным соотношением в смеси.

Бетоны для фундаментов изготавливаются на основе цементного вяжущего вещества, содержание которого напрямую влияет на скорость затвердевания смеси. Производители регулируют данные сроки путем внесения соответствующих добавок. Поскольку любые модификаторы увеличивают себестоимость продукции, а стоимость бетона пропорционально возрастает с увеличением его марки, целесообразно выбирать минимальную марку, соответствующую техническим требованиям конкретного объекта.

В современной строительной практике прочность бетона определяется не марками, а классами «В». Основное различие заключается в единицах измерения: вместо кгс/см² используются мегапаскали (МПа). Данный переход был осуществлен для упрощения системы обозначений; при этом в официальной документации приоритет отдается классам, хотя иногда допускается указание обоих параметров.

Бетон класса В20 соответствует марке М250 с показателем прочности 261,9 кгс/см², что легко проверяется по справочным таблицам. Для определения значения прочности в мегапаскалях необходимо разделить индекс класса на коэффициент 0,778 (например, 20 / 0,778 ≈ 25,7 МПа).

Согласно действующим нормативным требованиям, фундаменты должны обладать несущей способностью не менее 20 МПа. Таким образом, бетон класса В20 является оптимальным выбором для данных конструкций. Для одноэтажного жилого дома из газобетона смеси с указанными характеристиками достаточен. При возведении двухэтажных строений рекомендуется использовать бетон более высокого класса – В22,5. Использование составов с превышающими показателями целесообразно только в условиях сейсмически нестабильных регионов.

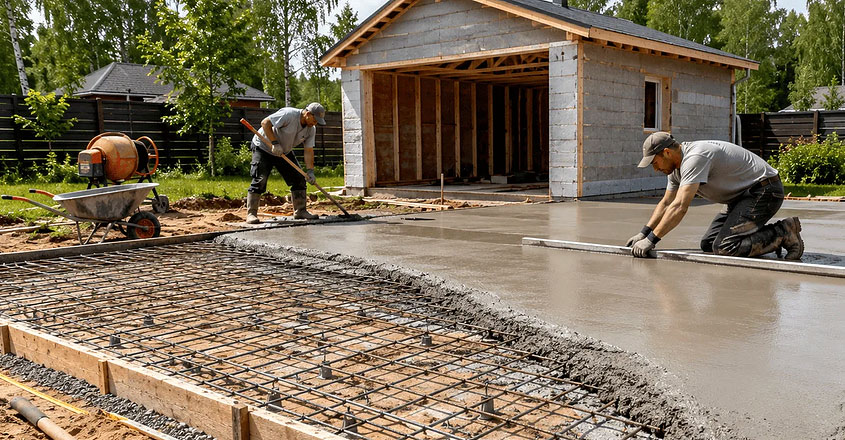

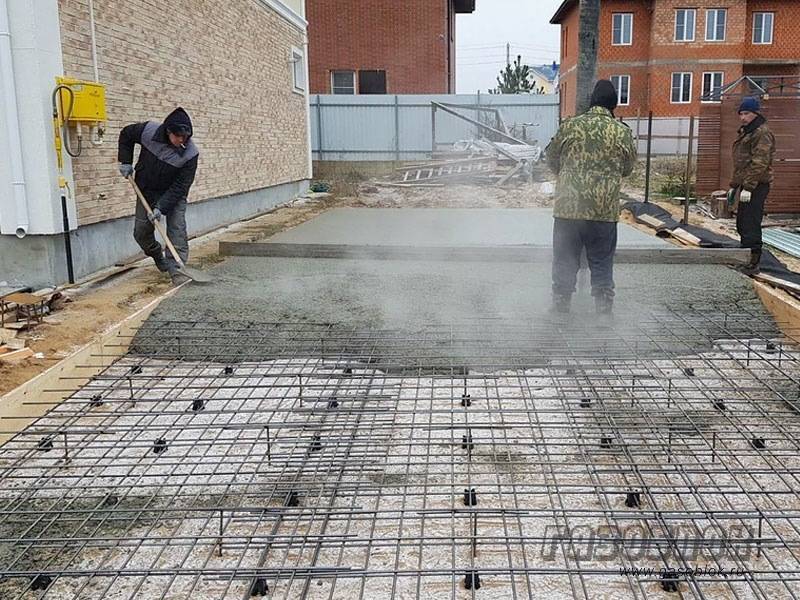

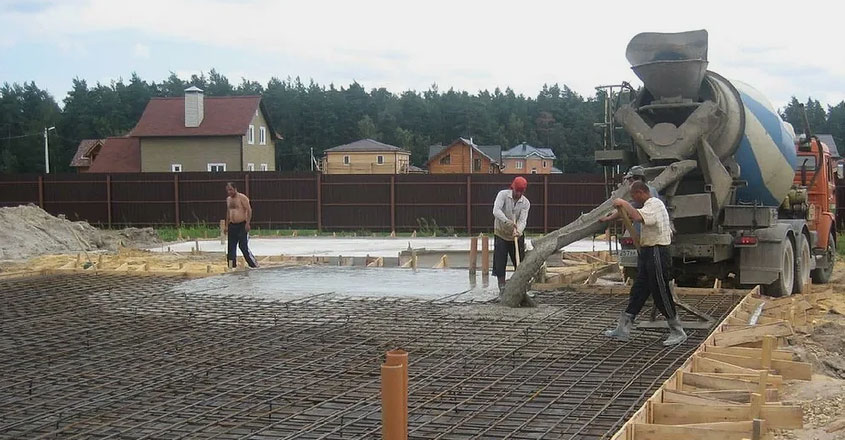

Плотность и пластичность бетонной смеси

Помимо прочности и водонепроницаемости, плотность бетона напрямую определяет его пластические свойства. Данный показатель измеряется в кг/м³ и обозначается буквой D. Плотность бетонной смеси для фундаментных плит варьируется в пределах 1800-2500 кг/м³, что обусловлено маркой цемента, характеристиками заполнителя (типом и фракцией), а также водоцементным отношением. Особое значение имеет степень уплотнения смеси в опалубке, в связи с чем к данному этапу производства работ предъявляются повышенные требования.

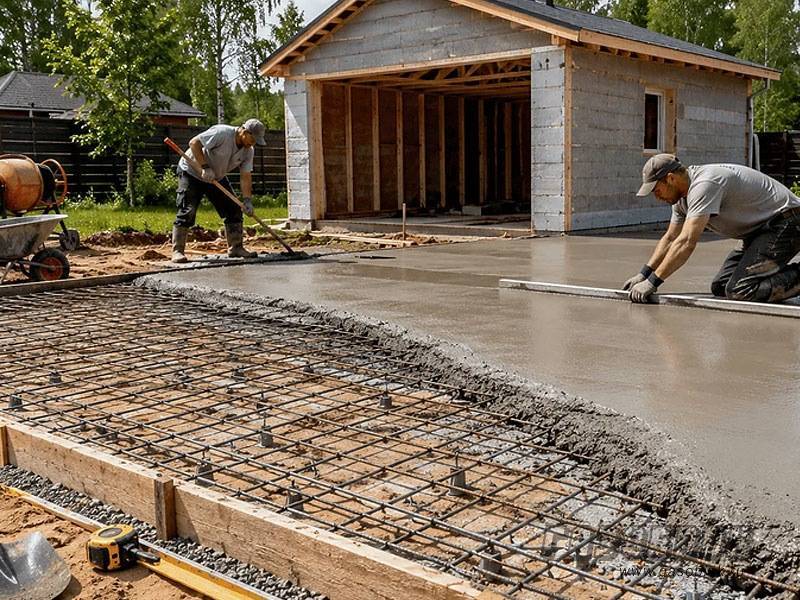

Понятие подвижности бетона определяет удобство проведения работ и качество заполнения им опалубки. Использование пластичной смеси позволяет оптимизировать временные затраты на бетонирование, а также снизить расход энергоносителей, необходимых для функционирования виброоборудования.

Оценка пластичности бетона в узлах конструкций проводится методом формирования усеченного конуса с диаметромми основания и вершины 200 мм и 100 мм соответственно при высоте 300 мм. Форма заполняется бетонной смесью в три слоя с последующим уплотнением стержнем, после чего образец извлекается для фиксации осадки материала. Среднее значение осадки по результатам трех испытаний определяет показатель пластичности бетона (в диапазоне от 1 до 10), обозначаемый индексом «П». Для работ по устройству фундамента оптимальными характеристиками смеси считаются значения П4 или П5 и ниже.

Показатели пластичности смеси могут быть увеличены следующими способами:

1. Увеличением объёма воды, что является неоптимальным методом из-за риска расслоения бетона.
2. Повышением содержания цементного теста (с осадкой конуса не менее 180 мм) относительно количества заполнителя. Данный метод позволяет сохранить прочностные характеристики смеси, но характеризуется сложностью реализации в условиях частного строительства.
3. Увеличением фракции используемого заполнителя, в частности песка.
4. Заменой щебня на гравий.

Наличие обтекаемых поверхностей способствует повышению пластичности смеси, однако негативно влияет на адгезию с цементным тестом. Это приводит к снижению прочности камня, в связи с чем данный метод не рекомендуется для возведения фундаментов. Кроме того, проведение самостоятельных экспериментов с составом бетона нецелесообразно; вместо этого следует использовать специализированные пластификаторы.

Применение данной добавки позволяет эффективно устранить существующие недостатки материала, обеспечивая необходимую пластичность, водонепроницаемость и морозостойкость. Пластификаторы доступны для приобретения в свободном доступе; их норма расхода составляет не более 1,2 кг на 100 кг цемента, а стоимость одного литрового флакона не превышает 100 рублей.

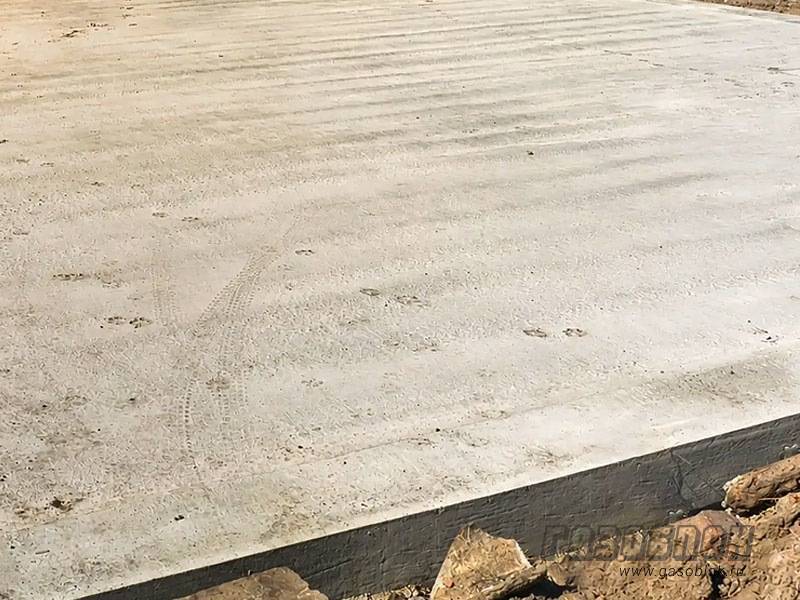

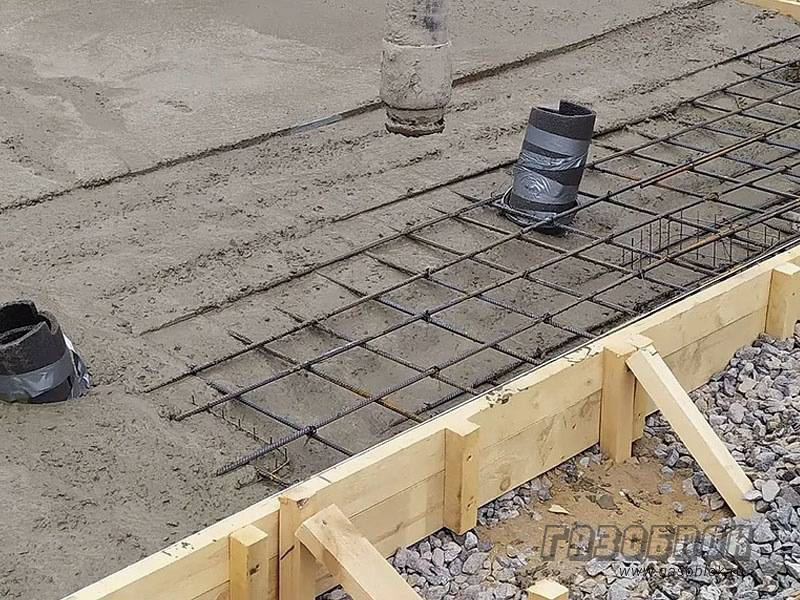

Марка по морозостойкости

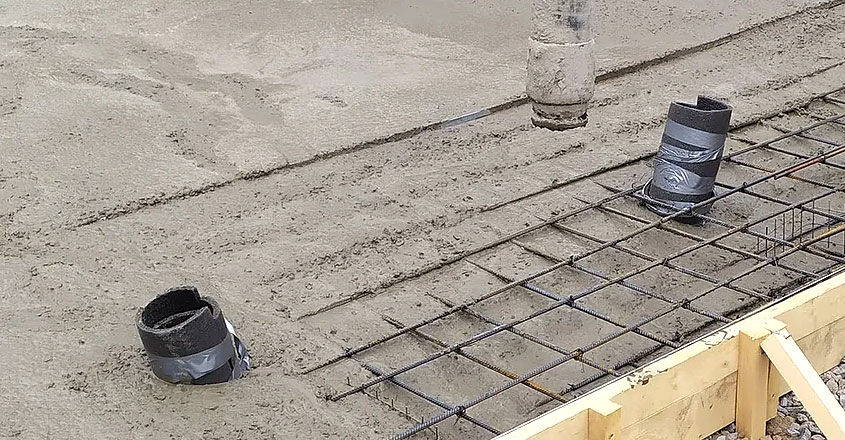

Морозостойкость определяется как способность материала сохранять не менее 95% исходной прочности в течение заданного количества циклов циклического замораживания и оттаивания. Данный показатель обозначается буквой F с числовым индексом, указывающим количество циклов. В частности, для бетона класса В20, применяемого при возведении фундаментных плит, марка по морозостойкости составляет F100, а для бетонного состава класса В22,5 – F200.

Морозостойкость бетона определяется маркой и составом цемента, плотностью смеси, а также ее прочностными характеристиками. Степень морозоустойчивости напрямую коррелирует с объемом воздушных пор в цементном камне: их минимизация способствует повышению эксплуатационных свойств материала. Поскольку количество пор обусловлено не только наличием воздуха, но и содержанием воды, для повышения морозостойкости применяются специальные добавки, позволяющие снизить водоцементное отношение в бетонной смеси.

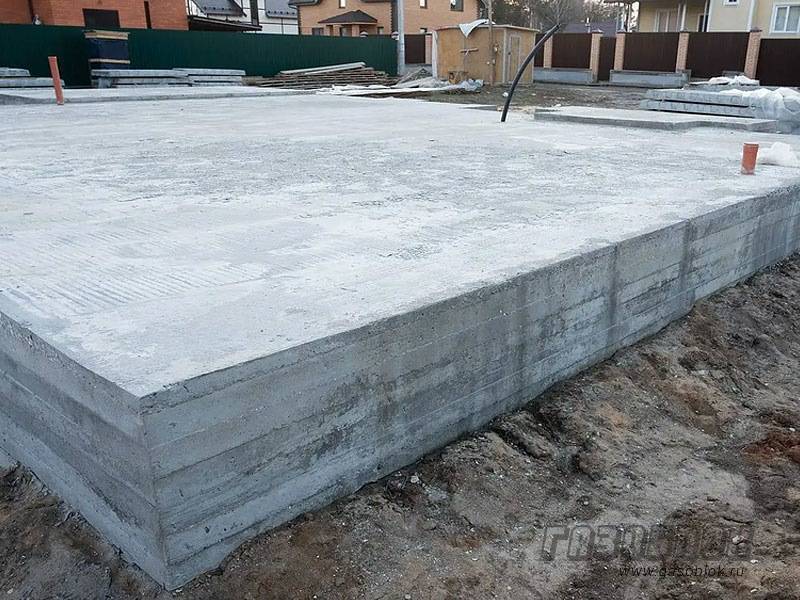

Как сделать бетонною смесь В20 (М250)

При производстве бетонной смеси одного и того же класса допускается использование различных марок цемента. Марка вяжущего материала должна превышать марку получаемого бетона; в данном контексте применяются цементы марок М400 и М500. При использовании цемента М400 на одну часть вяжущего приходится 2,1 части песка и 3,9 части щебня. В случае применения цемента М500 пропорция компонентов (цемент:песок:щебень) составляет 1:2,6:4,5. Водоцементное отношение для бетона данного класса устанавливается на уровне 0,61.

В качестве крупного заполнителя для тяжелого бетона используются щебень из плотных горных пород, продукты его дробления, а также шлаки тепловых электростанций и отходы металлургического производства с плотностью зерен не менее 2000 кг/м³. При производстве бетона марки М250 применяется щебень фракции 10-20 мм, при этом допускается его смешивание с соседними фракциями (5-10 или 20-40 мм). Содержание глинистых и пылевидных частиц в составе крупного заполнителя не должно превышать 1%.

В качестве мелкого заполнителя может использоваться природный песок либо продукт отсева дробимых горных пород. Допускается применение золы-уноса, а также песка из шлаков черной и цветной металлургии. Используемая для приготовления бетонной смеси вода должна быть очищена от химических примесей и соединений, способных повлиять на процессы схватывания и твердения, вызвать коррозию или снизить эксплуатационные характеристики бетона. Категорически запрещается использование технической, сточной или торфяной воды при замешивании состава.

Длительность цикла вращения барабана обусловлена конструктивными особенностями бетоносмесителя. Для гравитационных моделей этот показатель не должен превышать 2,5 минут, в то время как для машин с принудительным вращением он составляет от 1,5 до 2 минут. Тайминг фиксируется с момента добавления последнего компонента смеси. Увеличение периода перемешивания недопустимо, так как оно не способствует повышению качества бетона и может привести к снижению его пластичности вследствие интенсивного испарения воды.

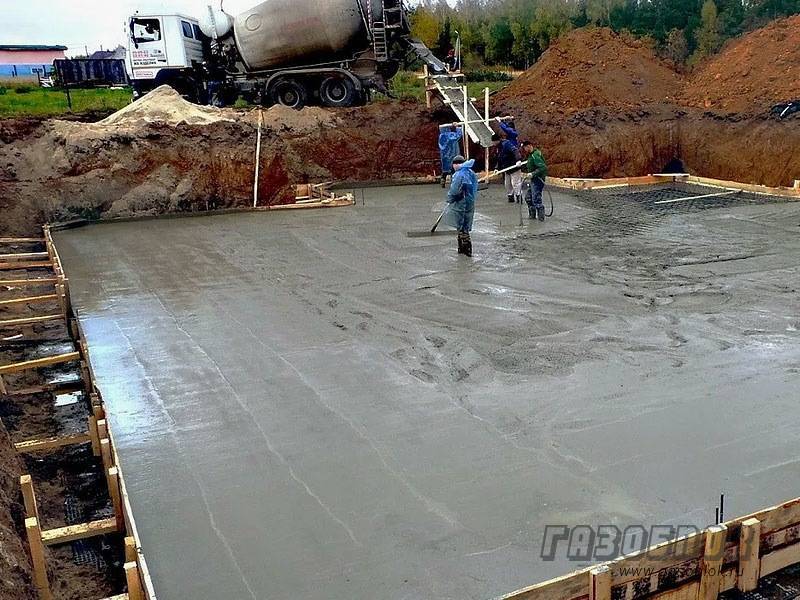

Заключение

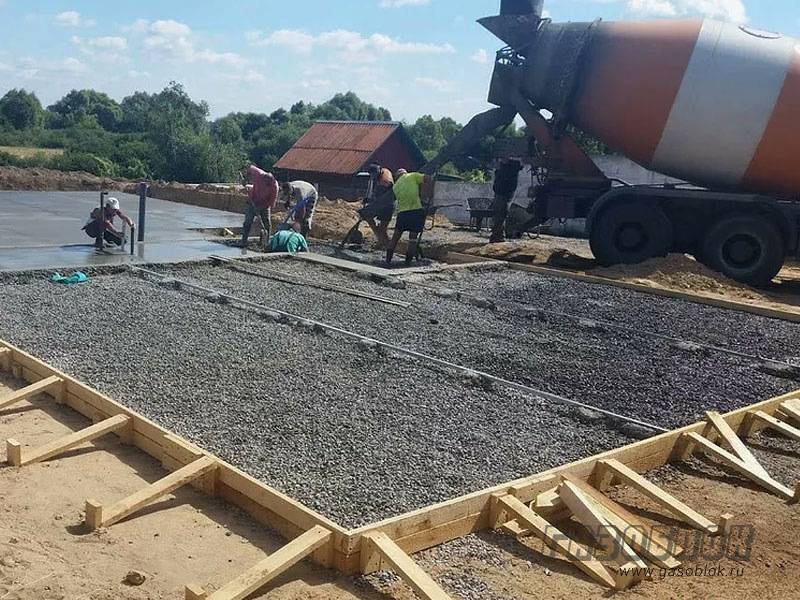

На данный момент вам стали известны требования к марке бетона для монолитной фундаментной плиты, а также технология его производства. Тем не менее, при устройстве основания целесообразно использовать готовую бетонную смесь по ряду причин. Учитывая значительную площадь монолита, выполнение работ должно быть завершено в течение одной смены, что практически недостижимо при ручном бетонировании. Кроме того, существует риск возникновения аварийных ситуаций на электросети или поломки оборудования, что может привести к преждевременному схватыванию смеси и последующей необходимости трудоемкого формирования деформационных швов.
