Плюсы армирования пенобетонных блоков фиброволокном статья

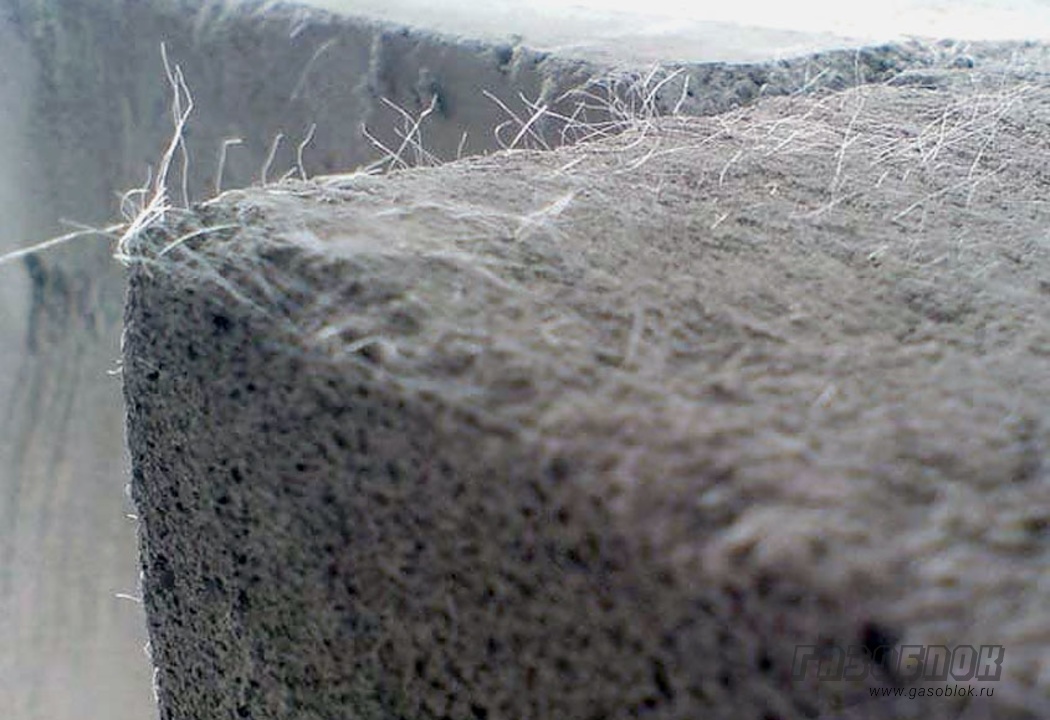

Пеноблоки представляют собой востребованный строительный материал, обладающий такими преимуществами, как малый вес, высокие теплоизоляционные характеристики и простота монтажа. Тем не менее, данный материал имеет ряд ограничений, в частности недостаточную прочность на изгиб и растяжение.

Для решения этих проблем применяется фиброволокно – армирующая добавка, позволяющая существенно улучшить свойства пенобетона, повышая его прочность, долговечность и общую устойчивость к внешним воздействиям...

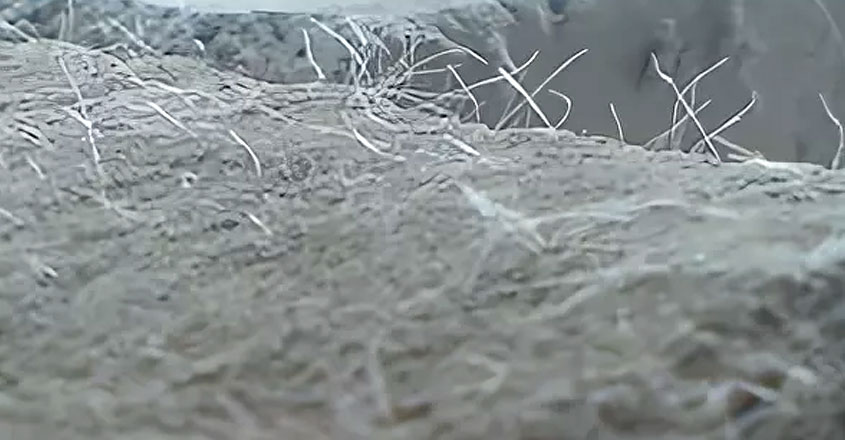

В данной статье подробно рассматриваются характеристики фиброволокна, преимущества его применения в составе пенобетонных смесей, а также приводятся конкретные примеры и расчеты для оценки целесообразности использования данного метода армирования. Фиброволокно представляет собой армирующую добавку, состоящую из тонких волокон различной длины и состава. Данный компонент вводится в состав пенобетона с целью повышения его прочностных характеристик и трещиностойкости.

Основные виды фиброволокна включают:

• Полипропиленовое (ПП) – наиболее востребованный вид, характеризующийся химической стойкостью, экономической эффективностью и высокой степенью дисперсии в растворе;
• Базальтовое – обладает высокой прочностью, термостойкостью и экологической безопасностью; отличается более высокой стоимостью по сравнению с полипропиленовым аналогом;
• Стекловолокно – характеризуется высокой прочностью, однако требует специальной обработки из-за недостаточной устойчивости к щелочной среде цемента;
• Металлическое – обеспечивает максимальные показатели прочности, но может быть подвержено коррозии и требует строгого соблюдения технологии перемешивания.

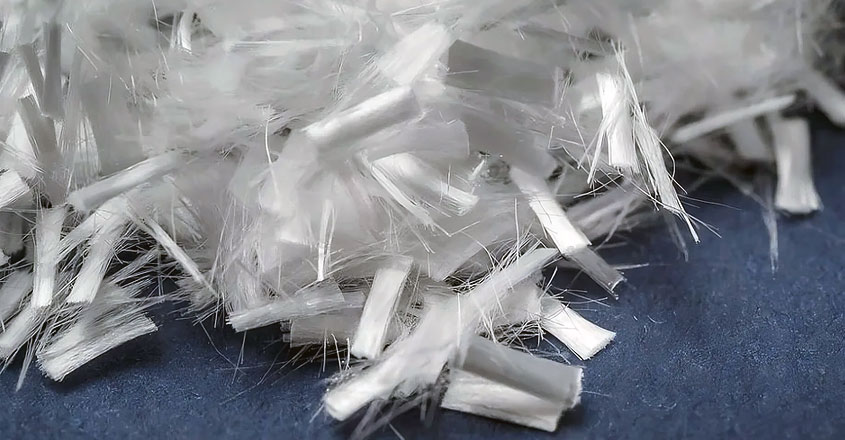

Технические характеристики фиброволокна:

• Диаметр волокон варьируется в диапазоне от 10 до 50 мкм;
• Длина волокон составляет от 3 до 20 мм, в зависимости от типа материала и функционального назначения;
• Предел прочности на растяжение от 300 до 1000 МПа и выше (в соответствии с типом материала);
• Модуль упругости находится в пределах от 3 до 20 Гпа;
• Химическая стойкость – полипропиленовое и базальтовое волокна устойчивы к щелочной среде цемента;
• Термостойкость составляет от -60°C до +160°C в зависимости от используемого материала.

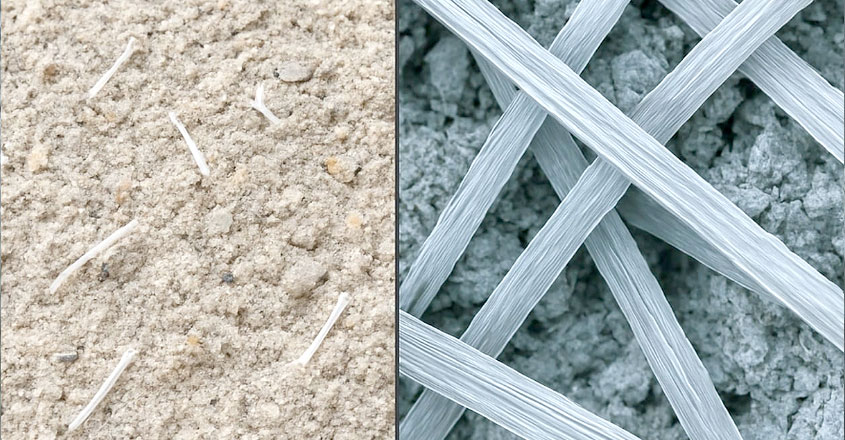

Преимущества применения фиброволокна в производстве пеноблоков включают следующие аспекты:

1. Увеличение прочности на изгиб и растяжение – армирование структуры пенобетона волокном существенно повышает его сопротивляемость деформациям. Добавление 0,5-1 кг полипропиленового фиброволокна на 1 м³ смеси позволяет увеличить прочность на изгиб на 20-30%, а прочность на растяжение при изгибе – на 30-40%.
2. Снижение интенсивности трещинообразования – фиброволокно эффективно препятствует распространению микротрещин, возникающих в процессе твердения и последующей эксплуатации материала. Применение данной добавки способствует сокращению количества трещин на 50-70%, а их ширины –на 30-50%.
3. Повышение морозостойкости – включение волокон увеличивает устойчивость пенобетона к циклам замораживания и оттаивания. Показатели циклов до разрушения блока с фиброволокном превышают аналогичные значения для стандартного материала на 15-20%.
4. Улучшение ударной вязкости – материал, армированный волокнами, демонстрирует более высокую стойкость к механическим повреждениям и ударным нагрузкам; при этом показатели ударной вязкости могут быть выше на 25-35% по сравнению с обычным пенобетоном.
5. Минимизация усадки – фиброволокно способствует уменьшению деформаций усадки в процессе твердения, что снижает риск возникновения трещин. Уровень усадки при использовании добавки может быть ниже на 10-15%.
6. Оптимизация адгезионных свойств – использование волокон улучшает сцепление пенобетона с различными отделочными материалами.
7. Технологическая эффективность производства – процесс введения фиброволокна отличается простотой дозирования и интеграции в состав смеси, что упрощает производственный цикл.

Расчёт расхода фиброволокна и эффективность

Нормы расхода фиброволокна:

• Оптимальный расход полипропиленового фиброволокна составляет 0,5-1,5 кг на 1 м³ пенобетона;
• Оптимальный расход базальтового фиброволокна составляет 0,3-1,0 кг на 1 м³ пенобетона.

Пример расчёта расхода фиброволокна:

Для производства 10 м³ пеноблоков требуется расчёт по формуле: 10 м³ х 1 кг/м³ = 10 кг полипропиленового фиброволокна.

Затраты на фиброволокно:

• Стоимость 1 кг полипропиленового фиброволокна варьируется от 150 до 300 рублей;
• Общие затраты на фиброволокно для производства 10 м³ пеноблоков составляют от 1500 до 3000 рублей.

Экономический эффект:

• Увеличение срока эксплуатации здания за счёт повышения прочности и трещиностойкости пенобетонных блоков;
• Сокращение расходов на ремонтные работы и техническое обслуживание;
• Повышение надежности строительных конструкций.

Рекомендации и замечания

Выбор типа и дозировки фиброволокна должен определяться проектными требованиями и техническими характеристиками применяемого пенобетона. Для обеспечения равномерного распределения волокон их необходимо вводить в состав смеси на начальном этапе перемешивания. Превышение оптимальной концентрации фиброволокна не рекомендуется, поскольку это может привести к снижению удобоукладываемости и прочностных показателей раствора. При использовании металлического фиброволокна требуется применение специализированного оборудования для обеспечения надлежащего смешивания и защиты от коррозии.

Применение фиброволокна в процессе производства пеноблоков представляет собой экономически эффективное и технически обоснованное решение, направленное на существенное улучшение эксплуатационных характеристик изделий. Введение волоконных компонентов обеспечивает повышенную прочность, долговечность и надежность конструкций, минимизирует риск возникновения трещин и деформаций, а также увеличивает устойчивость к внешним воздействиям. Использование данной технологии является стратегическим вложением в качество жилого фонда, обеспечивающим высокую эффективность на протяжении всего срока службы объекта.
